ERGO 65DU6510 [83/109] Overview of the tv set
![ERGO 65DU6510 [83/109] Overview of the tv set](/views2/1620711/page83/bg53.png)
9

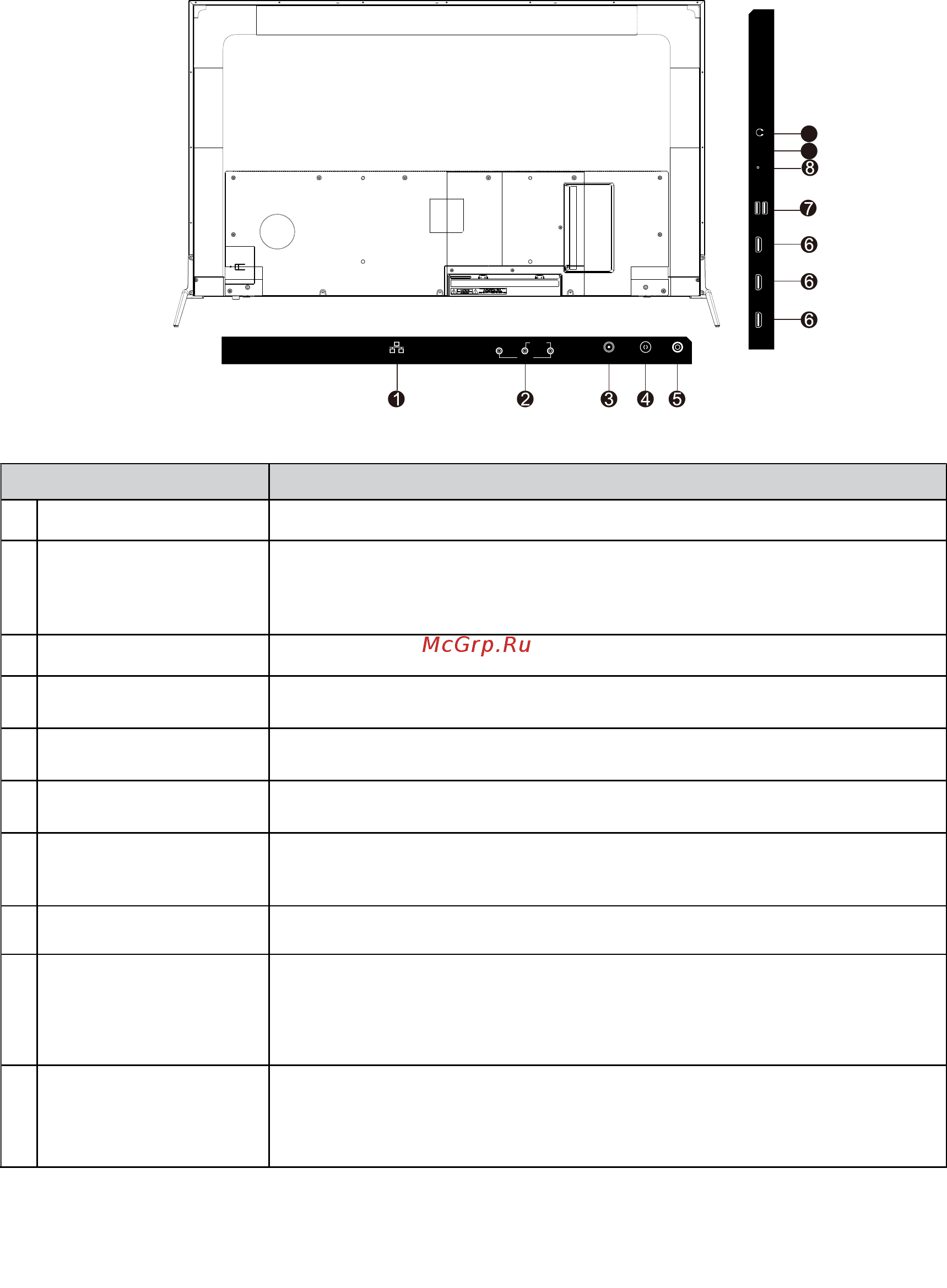

Rear View
Item Description
1
LAN Network connection port.
2
AV IN
Connect a external device to the composite VIDEO(V) and
AUDIO(L/R) out jacks on most video equipment.
*L/R (Audio in) is sharing with YPbPr.
3
LNB Satellite IN It is input of satellite signal.
4
ANT Connect this jack to your Cable or VHF/UHF antenna.
5
COAX Connects to the coaxial audio input of your digita stereo equipment.
6 HDMI Connect this port to the HDMI output of A/V device.
7 USB Connect to your USB devices, such as USB ash drive.
8 MINI YPbPr Connect this port to the YPbPr output of A/V device.
9 CI SLOT
Used to insert a CI card. A CI card allows you to view all the
channels that you subscribe to.For more information, see “Conditional
Access” section.
10 EARPHONE
Connect to your earphones. By connecting the earphones, you can
listen to the sound from the TV on headphones.
*If you connect the earphones,the TV speakers will be muted.
9
10
R
L
VIDEO
AUDIO
AV IN
LAN
COAXANTENNA IN
LNB Satellite IN
HDMI 1 HDMI 2 HDMI 3
USB 2
USB 1
EARPHONE
CI SLOT
MINI
YPBPR IN
4.Overview of the TV set
