ERGO LE43CT5520AK [11/106] Підключення зовнішніх пристроїв
![ERGO LE43CT5520AK [11/106] Підключення зовнішніх пристроїв](/views2/1620713/page11/bgb.png)
75-омний коаксіальний кабель
Задня панель телевізора
VHF/UHF/вхід
Кабель HDMI (не входить у комплект поставки)
Задня панель телевізора
Цифрова телеприставка,
ігрова консоль або Blu-Ray
програвач / HDMI інт
ерфейс
Кабель або антена VHF/UHF

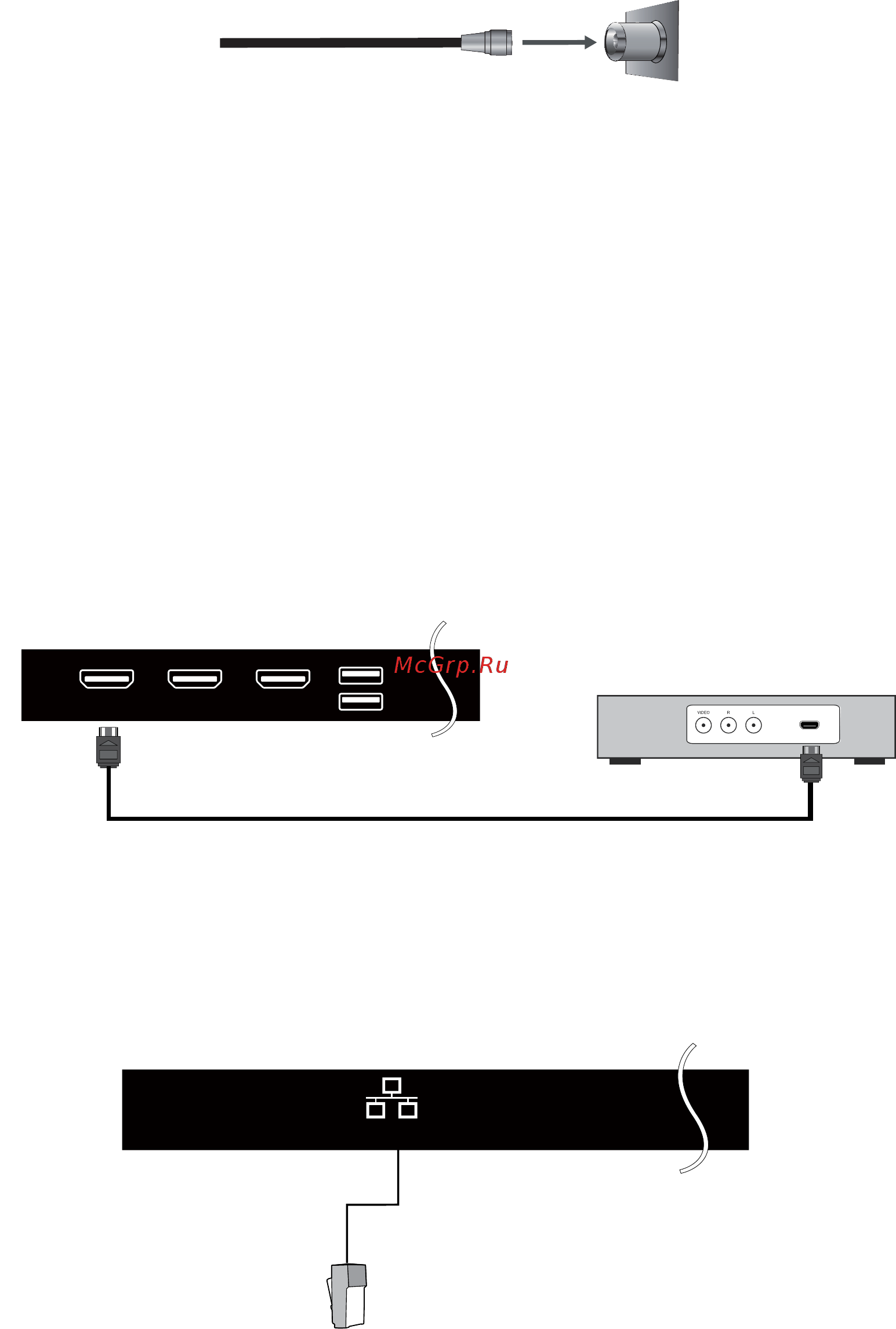

5. Підключення зовнішніх пристроїв
Підключення антени або кабелю
Підключіть кабель антени, як показано на схемі нижче (використовуйте правильний тип антенного
кабелю). Ми настійно рекомендуємо використовувати коаксіальний кабель з опором 75 Ом (не
входить у комплект), для отримання найкращої якості зображення.
Підключення пристроїв через інтерфейс HDMI
Ви зможете насолоджуватися зображенням високої чіткості, підписавшись на кабельне або
супутникове телебачення. Для отримання оптимальної якості зобра
ження, переконайтеся, що ваш
пристрій підключено до телевізора через входи HDMI або компонентного відео (аудіо).
10
Підключення HDMI
Підключення мережевого кабелю
HDMI
HDMI1 HDMI2 HDMI3
USB 2
USB 1
LAN
