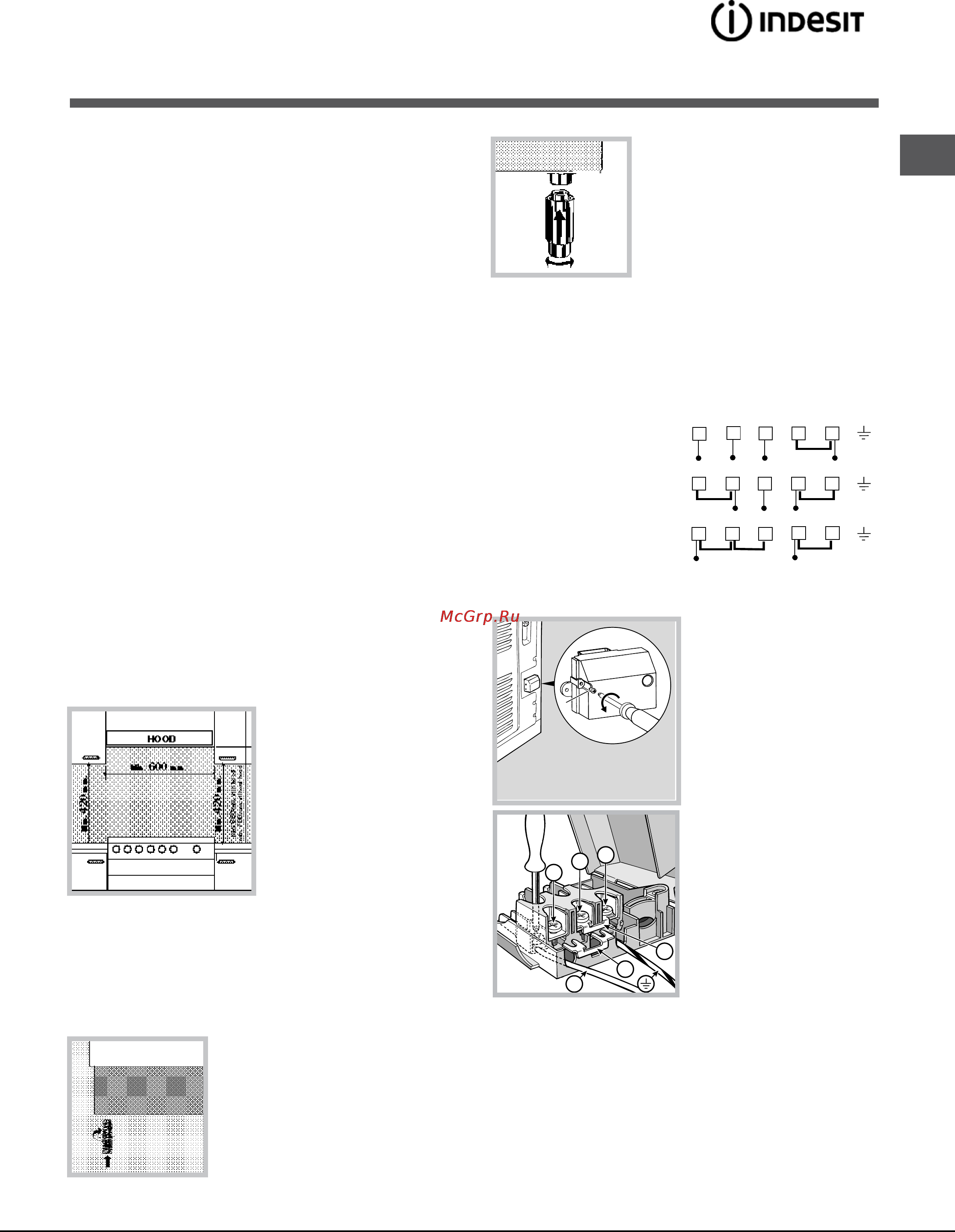

KZ
37
! Жаңа құрылғыны іске қоспас бұрын нұсқаулық
кітапшасын мұқият оқып шығыңыз. Мұнда
құрылғыны қауіпсіз орнату және оны пайдалану
туралы маңызды ақпараттар қамтылған.
! Келешекте анықтама ретінде қарау үшін пайдалану
нұсқаулығын сақтап қойыңыз. Құрылғы сатылса,
біреуге берілсе немесе жылжытылса, нұсқаулар
онымен бірге болатынын қамтамасыз етіңіз.
! Құрылғыны нұсқауларға сәйкес арнайы біліктілігі
бар маман орнатуға тиіс.
! Кез келген түрде реттеу немесе қызмет көрсету
қажет болса, оны құрылғыны токтан ажыратқаннан
кейін орындау керек.
Орналастыру және түзулеу
! Құрылғыны биіктігі плитаның биіктігінен аспайтын
шкафтардың қасына орнатуға болады.
! Құрылғының артқы жағына тиіп тұратын қабырға
жанғыш емес, қызуға төзімді материалдан (T 90°C)
жасалғанына көз жеткізіңіз.
Құрылғыны дұрыс орнату үшін:
• Оны ас үйге, залға немесе тұрғын үйге қойыңыз
(ваннаға қоймаңыз).
• Плита шкафтардан биік болса, құрылғыны олардан
кем дегенде 200 мм қашық орнату қажет.
• Плита қабырғаға ілінетін
шкафтың астына орнатылса,
осы шкаф пен плита үстінің
арасында кем дегенде 420
мм аралық болуы тиіс.
Қабырғаға ілінетін шкафтар
жанғыш материалдан
жасалған болса, бұл
аралықты 700 мм-ге дейін
жеткізу керек (суретті
қараңыз).
• Плита артына немесе оның шеттеріне 200 мм-ден
жақын жерге перде ілмеңіз.
• Қалқалар қатысты пайдалану нұсқаулығындағы
нұсқауларға сәйкес орнатылуы тиіс.
Түзулеу
Құрылғыны түзулеу қажет
болса, плита түбінің әрбір
бұрышындағы орындарына
реттелетін аяқтарын* бұраңыз
(суретті қараңыз).
Құрылғымен бірге берілетін
аяқтар* плита түбінің астынғы
жағындағы тесіктерге кигізіледі.
Токқа жалғау
Электр кабелін орнату
Кабель төмендегі жалғау сызбасына сәйкес
қолданылатын электр қосылым түріне сай болуы тиіс.
Электр кабелін дұрыс орнату үшін:
1. Контактілер
тақтасындағы «V»
бұрандасын босатып,
қақпағын ашу үшін оны
тартыңыз (суретті
қараңыз).
2. «А» қосылым
тірегін (суретті
қараңыз) жоғарыда
көрсетілген жалғау
сызбасына сәйкес
орналастырыңыз.
Контактілер тақтасы
бір фазалық 230 В
қосылымына арналған:
1, 2 және 3 контактілері
бір-біріне қосылады; 4-5 жалғастырғышы контактілер
тақтасының төменгі аумағында орналасқан.
3. «N» және
сымдарын сызбаға (суретті
қараңыз) сәйкес орналастырып, контактілер
тақтасының бұрандаларын мүмкін болғанша мықтап
қатайту арқылы қосылымды жасаңыз.
4. Қалған сымдарды 1-2-3 контактілеріне
орналастырып, бұрандаларды қатайтыңыз.
Орнату
1 2
3
4
5
12345
1
2
3
4
5
R
S
T
N
R
S
N
R
N
400V 3N~
H05RR-F 5x2.5 CEI-UNEL 35363
H05VV-F 5x2.5 CEI-UNEL 35746
400V 2N~
H05RR-F 4x4 CEI-UNEL 35363
H05VV-F 4x4 CEI-UNEL 35746
230V 1N~
H05RR-F 3x4 CEI-UNEL 35363
H05VV-F 3x4 CEI-UNEL 35746
V
1
2
3
N
A
B
