3.8. Для комфортного пребывания людей в жилых, офисных и рабочих помещениях
мощность инфракрасного обогревателя необходимо подобрать таким образом,
чтобы температура пола составляла 20°С, в этом случае температура воздуха
на уровне головы человека будет 18-19°С (см. рисунок ниже).
3.9. Запрещается:
• устанавливать обогреватели в непосредственной близости от сетевого элек-
троснабжения. Не используйте данный обогреватель вблизи занавесок и вос-
пламеняющихся материалов;
• устанавливать обогреватели в непосредственной близости от розетки;
• эксплуатировать обогреватели без подключения к проводу заземления;
• включать обогреватели при снятых крышках.

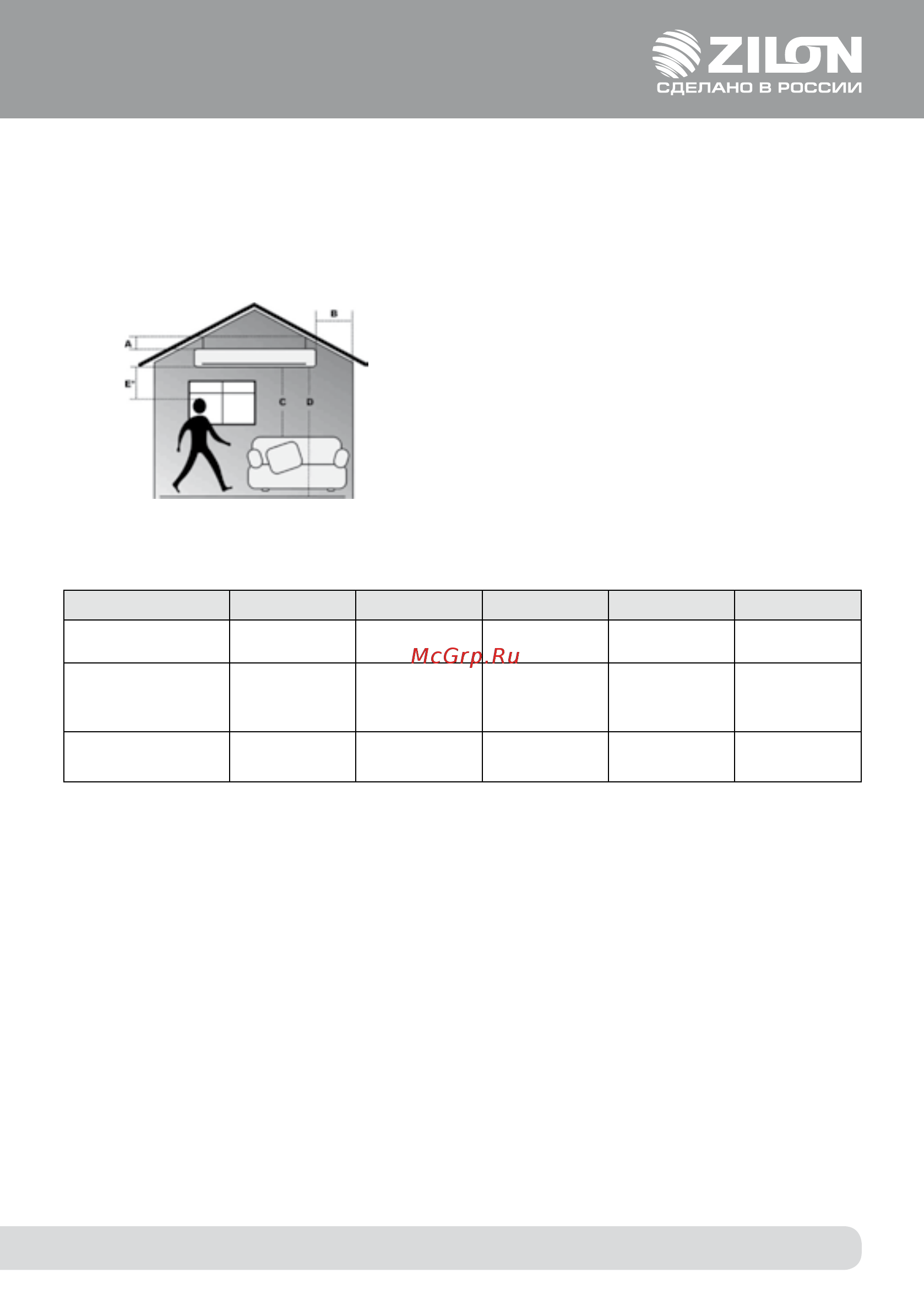

Правила установки инфракрасного обогревателя
(минимальные расстояния от прибора до поверхностей).
* При длительном нахождении в зоне обогрева.
ТАБЛИЦА 4
Модель А, мм В, мм С, мм D, мм E, мм
IR-0.6SN3, IR-0.8SN3,
IR-1.0SN3
100 150 500 1800 700
IR-1.4SN3, IR-1.5SN3,
IR-1.5EN3, IR-1.6EN3
IR-2.0EN3
100 150 500 1800 1500
IR-3.0SN2
IR-3.0EN3, IR-4.0SN2
120 200 1000 2500 2500/2000
Минимальные расстояния от прибора до других поверхностей
При длительном нахождении в зоне обогрева расстояние от излучающих панелей
обогревателя до человека или животного при температуре воздуха в помещении
ниже +11°С должно быть не менее 1,8м - для IR-0.6SN3, IR-0.8SN3, IR-1.0SN3, IR-1.4SN3,
IR-1.5SN3, IR-1.5EN3, IR-1.6EN3, IR-2.0EN3, IR-3.0SN2, IR-3.0EN3, IR-4.0SN2
