3
ПОДКЛЮЧЕНИЕ ПРИБОРА
− Прежде, чем приступить к эксплуатации прибора, внимательно
ознакомьтесь с настоящей инструкцией.
− Освободите прибор от упаковки. Проверьте его на отсутствие
механических повреждений.

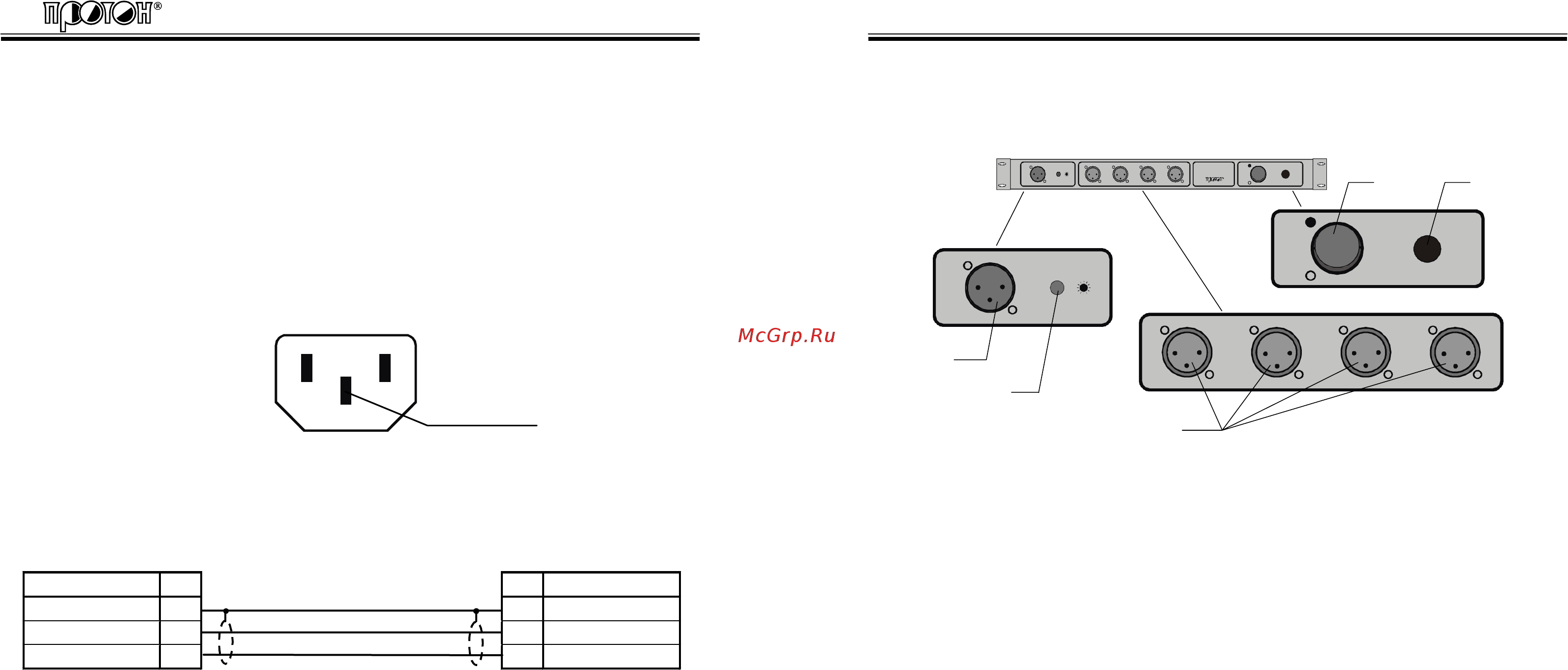

− Подсоедините кабель питания 220 В 50 Гц посредством разъема
питания типа AC-1 (вилка), расположенным на задней панели.
220 В 50 Гц
не используется
– Подсоедините входной и выходные кабели управления к разъемам,
расположенным на лицевой панели по следующей схеме.
Контакт № № Контакт
Общий 11Общий
Сигнал (–) 2 2 Сигнал (–)
Сигнал (+) 3 3 Сигнал (+)
ВНИМАНИЕ: кабель управления должен представлять собой
симметричный экранированный кабель (экранированную витую пару) с
волновым сопротивлением 90–110 Ом.
Руководство по эксплуатации
Сплиттер DMX 512
4
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ
На лицевой панели прибора расположены:
Ошибка DMX
Вход
Сеть
0,5 А
Выход
1234
1
2
3
4 5
Сделано в Рос сии
Ош ибк а DMX
ВыходВход Сеть
Сплиттер
DMX -512
1
234
0, 5 А
1. Входной разъем сигнала DMX 512 типа XRL-3 (вилка).
2. Светодиодный индикатор ошибки DMX.
3. Выходные разъемы сигнала DMX 512 типа XRL-3 (гнездо).
4. Включатель питания управляющих цепей прибора.
5. Держатель предохранителя управляющих цепей прибора.
РАБОТА С ПРИБОРОМ
После выполнения пункта «ПОДКЛЮЧЕНИЕ ПРИБОРА»
проверьте идентичность управления каким-либо прибором по протоколу
USITT DMX 512 (1990) непосредственно от консоли и от консоли через
сплиттер. В случае положительного результата сплиттер можно
использовать.
ВНИМАНИЕ: рекомендуется включать питание сплиттера прежде чем
будут включены потребители DMX и консоль управления.
