FI SV
14

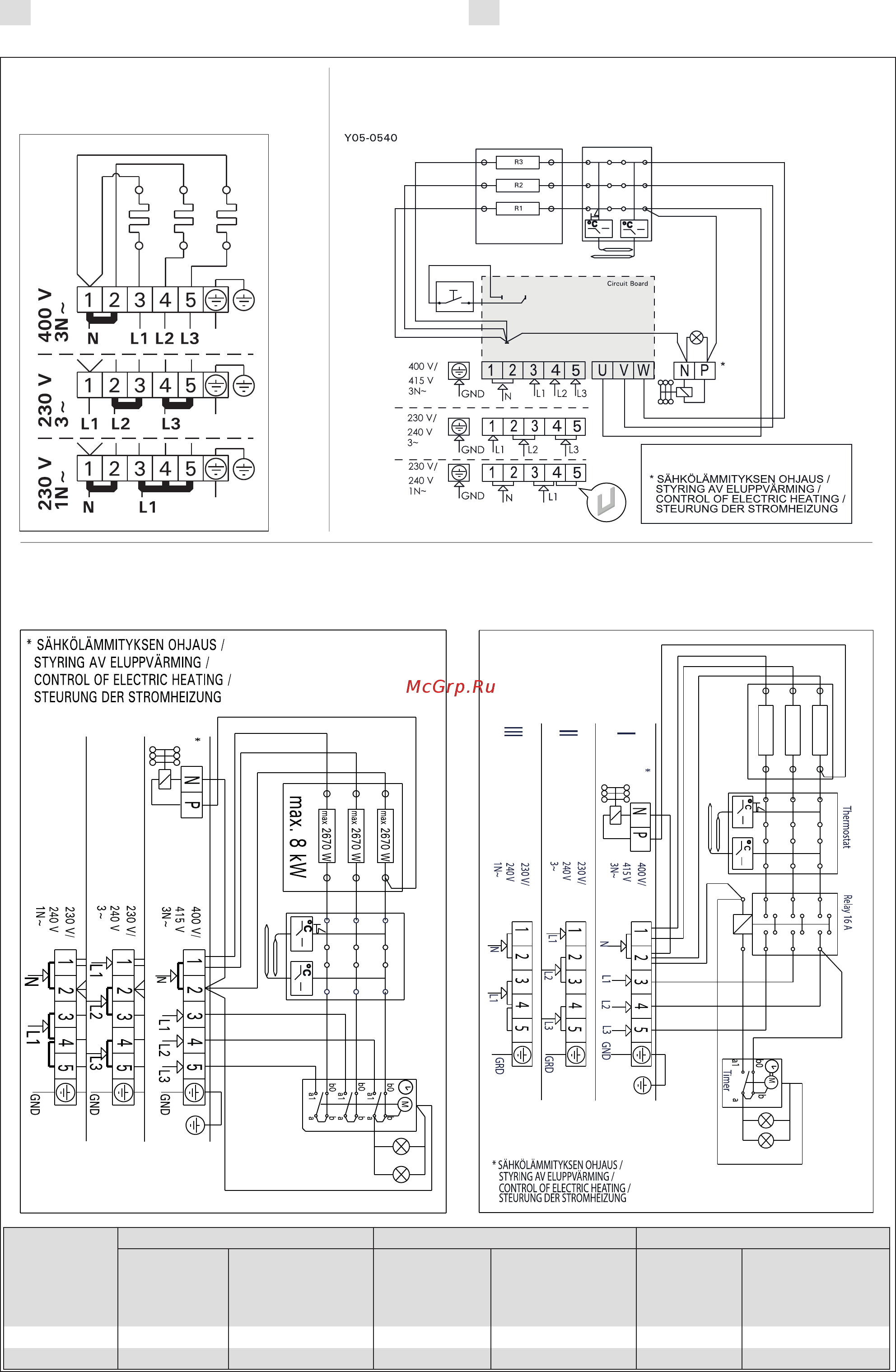

Kuva 7. Sähkökytkennät
Bild 7. Elinstallationer
PP70
400V 3N~, 230V 3~, 230V 1N~
6,8 kW
PP70E, PP90E
400V 3N~, 230V 3~, 230V 1N~
6,8 kW, 9 kW
PP70SP, PP90SP
400V 3N~, 230V 3~, 230V 1N~
6,8 kW, 9 kW
PP90
400V 3N~, 230V 3~, 230V 1N~
9 kW
Kiuas
Aggregat
400V 3N~ 230V 3~ 230V 1N~
Sulake
Säkring
Liitäntäkaapeli
Anslutningskabel
Sulake
Säkring
Liitäntäkaapeli
Anslutningskabel
Sulake
Säkring
Liitäntäkaapeli
Anslutningskabel
A
H07RN-F
min. mm
2
A
H07RN-F
min. mm
2
A
H07RN-F
min. mm
2
PP70/PP70E
3 x 10 5 x 1,5 3 x 16 4 x 1,5 35 3 x 6
PP90/PP90E
3 x 16 5 x 2,5 3 x 25 4 x 2,5 50 3 x 10
Kiuas
Aggregat
400V 3N~ 230V 1N~
Sulake
Säkring
Liitäntäkaapeli
Anslutningskabel
Sulake
Säkring
Liitäntäkaapeli
Anslutningskabel
A
H07RN-F
min. mm
2
A
H07RN-F
min. mm
2
SW45E 3 x 10 5 x 1,5 25 6
SW60E
3 x 10 5 x 1,5 35 10
SW90E
3 x 16 5 x 2,5 50 10
400 V / 415 V
3N~
