EN DE
4
1.2. Heating of the Sauna
When operating the heater for the first time, both the
heater and the stones emit smell. To remove the smell,
the sauna room needs to be efficiently ventilated.
If the heater output is suitable for the sauna room,
it will take about an hour for a properly insulated
sauna to reach the required bathing temperature (
2.3.). The sauna stones normally reach the bathing
temperature at the same time as the sauna room.
A suitable temperature for the sauna room is about
65–80 °C.
1.3. Using the Heater
Before switching the heater on always check that
there isn’t anything on top of the heater or inside
the given safety distance.
1.6.
• Heater models BC23 and BC35 are equipped
with a timer and a thermostat. The timer is
for setting the on-time for the heater and the
thermostat is for setting a suitable temperature.
1.3.1.–1.3.4.
• Heater models BC23E and BC35E are
controlled from a separate control unit. See the
instructions for use of the selected control unit
model.
1.2. Erhitzen der Saunakabine
Beim ersten Erwärmen sondern sich von Saunaofen
und Steinen Gerüche ab. Um diese zu beseitigen,
muss die Saunakabine gründlich gelüftet werden.
Bei einer für die Saunakabine angemessenen Ofen-
leistung ist eine isolierte Sauna innerhalb von einer
Stunde auf die erforderliche Saunatemperatur aufge-
heizt (
2.3.). Die Saunaofensteine erwärmen sich ge-
wöhnlicherweise in derselben Zeit auf Aufgusstempe-
ratur wie die Saunakabine. Die passende Temperatur
in der Saunakabine beträgt etwa 65 bis 80 °C.
1.3. Benutzung des Ofens
Bitte überprüfen Sie, bevor Sie den Ofen anschal-
ten, dass keine Gegenstände auf dem Ofen oder in
unmittelbarer Nähe des Ofens liegen.
1.6.
• Die Ofenmodelle BC23 und BC35 sind mit
einer Zeitschaltuhr und einem Thermostat
ausgestattet. Die Zeitschaltuhr regelt die
Einschaltzeit des Ofens und das Thermostat die
Temperatur.
1.3.1.–1.3.4.
• Die Ofenmodelle BC23E und BC35E werden mit
einem separaten Steuergerät bedient. Beachten
Sie die mitgelieferte Bedienungsanleitung der
Steuerung.
1.3.1. Ofen ein
Stellen Sie den Schalter der Zeitschaltuhr
in den Abschnitt ”ein” (Abschnitt A in
Abb. 2, 0–4 Stunden). Der Ofen beginnt
sofort zu heizen. Die Anzeige leuchtet,
sobald die Heizelemente zugeschaltet sind.
1.3.2. Vorwahlzeit (zeitgesteuertes Einschalten)
Stellen Sie den Schalter der Zeitschaltuhr
in den Abschnitt ”Vorwahl” (Abschnitt B
in Abb. 2, 0–8 Stunden). Der Ofen be-
ginnt zu heizen, wenn die Zeitschaltuhr
den Schalter zurück in den Abschnitt “ein“
gedreht hat. Danach bleibt der Ofen etwa vier Stun-
den lang an.
Beispiel: Sie möchten drei Stunden lang spazieren
gehen und danach ein Saunabad nehmen. Stellen
Sie den Schalter der Zeitschaltuhr in den Abschnitt
”Vorwahl” auf Nummer 2.
Die Zeitschaltuhr beginnt zu laufen. Nach zwei Stun-
den beginnt der Ofen zu heizen. Da es etwa eine Stun-
de dauert, bis die Sauna erhitzt ist, wird sie nach etwa
drei Stunden für das Saunabad bereit sein, also dann,
wenn Sie von Ihrem Spaziergang zurückkehren.
1.3.1. Heater On
Turn the timer switch to the ”on” section
(section A in figure 2, 0–4 hours). The
heater starts heating immediately. The
indicator light glows when the heating
elements are on.
1.3.2. Pre-setting Time (timed switch-on)
Turn the timer switch to the ”pre-setting”
section (section B in figure 2, 0–8 hours).
The heater starts heating when the timer
has turned the switch back to the ”on”
section. After this, the heater will be on
for about four hours.
Example: You want to go walking for three hours
and have a sauna bath after that. Turn the timer
switch to the "pre-setting" section at number 2.
The timer starts. After two hours, the heater
starts heating. Because it takes about one hour for
the sauna to be heated, it will be ready for bathing
after about three hours, that is, when you come
back from your walk.

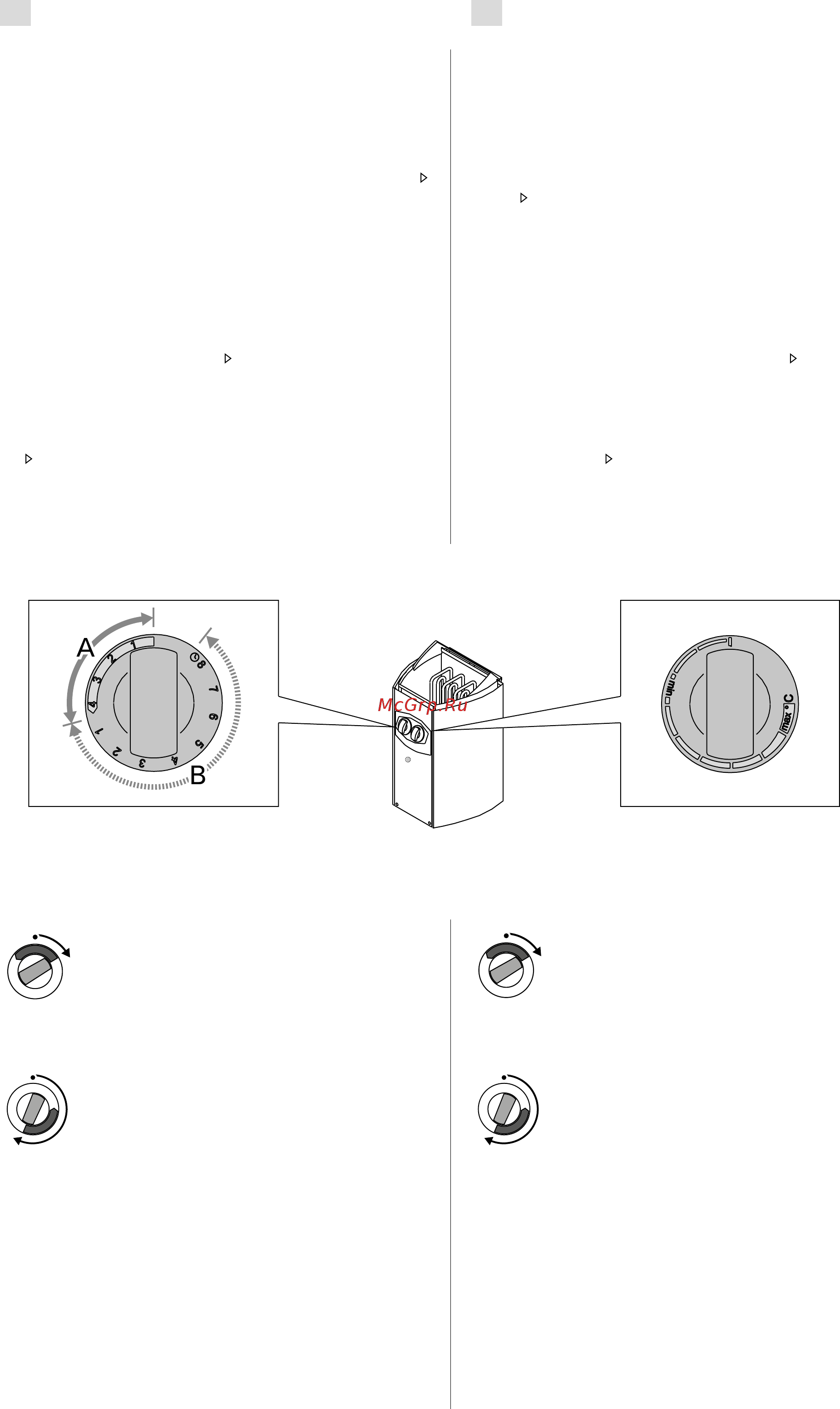

Figure 2. Timer switch
Abbildung 2. Schalter der Zeitschaltuhr
Figure 3. Thermostat switch
Abbildung 3. Thermostatschalter
