Zarget ZEO 5604W [10/24] Технические характеристики
![Zarget ZEO 5604W [10/24] Технические характеристики](/views2/1624165/page10/bga.png)
Содержание
- Гарант 1
- Содержание 3
- Важные рекомендации 4
- Требования безопасности 4
- Установка 6
- Заземления выполненного в соответствии с действующими стандартами по безопасности 7
- Имеющих право установки и обслуживания электрических плит 7
- Необходимо проверить могут ли предохранители или автоматические выключатели и 7
- Плита должна быть подключена только персоналом специализированных организаций 7
- Подключение 7
- При подключении плиты необходимо убедиться что характеристики электрической 7
- Провода выдержать ту нагрузку которую они уже несут и дополнительную от вновь устанавливаемой плиты 7
- Сети соответствуют характеристикам указанным на фирменной табличке плиты 7
- Электробезопасность плиты гарантирована только при наличии эффективного 7
- Устройство 8
- Комплектность 9
- Панель управления 10
- Рукоятка управления терморегулятора 2 рукоятка управления переключателя режимов работы духового шкафа 3 переключатель мощности электроконфорки 10
- Технические характеристики 10
- В положение о 11
- В положение соответствующее требуемому режиму вращая ее в любую сторону при этом загорается красная сигнальная лампочка 11
- Внимание плиты оснащены устройством блокировки автоматически отключающим переднюю мощную конфорку при включении духового шкафа 11
- Выключение электроконфорок производится установкой ручек переключателей 11
- Для включения электроконфорок необходимо ручку переключателя установить 11
- Для придания покрытию электроконфорки рабочих свойств при первом включении 11
- За 5 10 минут до конца приготовления пищи переключатель установить в положение 11
- Конфорку прогрейте в течение 5 минут без посуды на максимальной мощности и охладите до комнатной температуры 11
- На минимальную мощность в положение 1 2 или среднюю в положение 3 4 11
- На рабочем столе плиты установлены электроконфорки температура нагрева которых регулируется переключателями мощности расположенными на панели управления 11
- О тепла разогретой электроконфорки хватит для окончательного приготовления пищи а вы при этом значительно сэкономите электроэнергию 11
- Описание режимов работы электроконфорок 11
- Переключатель мощности электроконфорок стола 11
- После закипания или немного раньше необходимо переключить электроконфорки 11
- Приготовление пищи рекомендуется начинать сразу на максимальной мощности 11
- С положения 6 11
- Электроконфорки стола 11
- Духовойшкаф 12
- Режимы работы духового шкафа и их символы 13
- Доведя жидкость до кипения установите такой минимальный режим при котором 14
- Запрещено 14
- Не придется снимать или сдвигать крышку рекомендуем использовать посуду с более толстым дном 14
- По использованию электроконфорок стола 14
- Разрешено 14
- Рекомендации 14
- Хозяйственный отсек 14
- Хозяйственный отсек представляет собой ящик с крышкой 14
- Уход за плитой 17
- Для этого нужно 1 откинуть дверцу в горизонтальное положение ввести в пазы предусмотренные слева и справа в стойках дверцы два технологических упора 2 прикрыть дверцу до упора не прикладывая усилия пока упоры не зафиксируют шарниры 3 взять дверцу за боковые стороны и потянуть на себя и вверх чтобы освободить нижние оси шарниров 4 опустить дверцу чтобы освободить зацепы шарниров из пазов в стойках плиты 5 снять дверцу 18
- Дверцу для разборки дверцы духового шкафа необходимо 1 положить дверцу на ткань горизонтально внутренним стеклом вверх 2 отвернуть 4 винта крепления металлических профилей дверцы поддерживая ручку от падения 3 разобрать дверцу и провести необходимые работы 4 сборку дверцы провести в обратной последовательности 19
- Для замены лампы необходимо 1 открутить защитный стеклянный плафон 2 вывинтить сгоревшую лампу 3 вкрутить новую лампу 4 закрутить защитный плафон обратно 19
- Для проведения работ по очистке стекол дверцы духового шкафа вы можете разобрать 19
- Если что то не так 19
- Замена лампы 19
- Примечание лампа специального назначения special oven для духовых шкафов грушевидная цоколь е14 температурная стойкость 300 с мощность 15 вт 19
- Работы выполняются сервисной службой 19
- Транспортирование и хранение 20
- Утилизация 20
- Дополнительная информация 22
Похожие устройства
- Zarget ZEO 5677BR Инструкция по эксплуатации
- Zarget ZEO 5675BL Инструкция по эксплуатации
- Zarget ZEO 5652BE Инструкция по эксплуатации
- Zarget ZEO 5655W Инструкция по эксплуатации
- Zarget ZEO 5651W Инструкция по эксплуатации
- Zarget ZMW 2028MW Инструкция по эксплуатации
- Zarget ZMW 2055EW Инструкция по эксплуатации
- Zarget ZMW 2057EGB Инструкция по эксплуатации
- Zarget ZMW 2030MS Инструкция по эксплуатации
- Zarget ZMW 2022MW Инструкция по эксплуатации
- Zarget ZMW 20UX63L Инструкция по эксплуатации
- Zarget ZMW 20UX45L Инструкция по эксплуатации
- Zarget ZMW 20MX80L Инструкция по эксплуатации
- Zarget ZMW 20MX63L Инструкция по эксплуатации
- Zarget ZMW 2020MW Инструкция по эксплуатации
- Zarget ZMW 2019EW Инструкция по эксплуатации
- Zarget ZMW 2018MW Инструкция по эксплуатации
- Zarget ZMW 2017EB Инструкция по эксплуатации
- Zarget ZMW 2016MW Инструкция по эксплуатации
- Zarget ZMW 2015ES Инструкция по эксплуатации

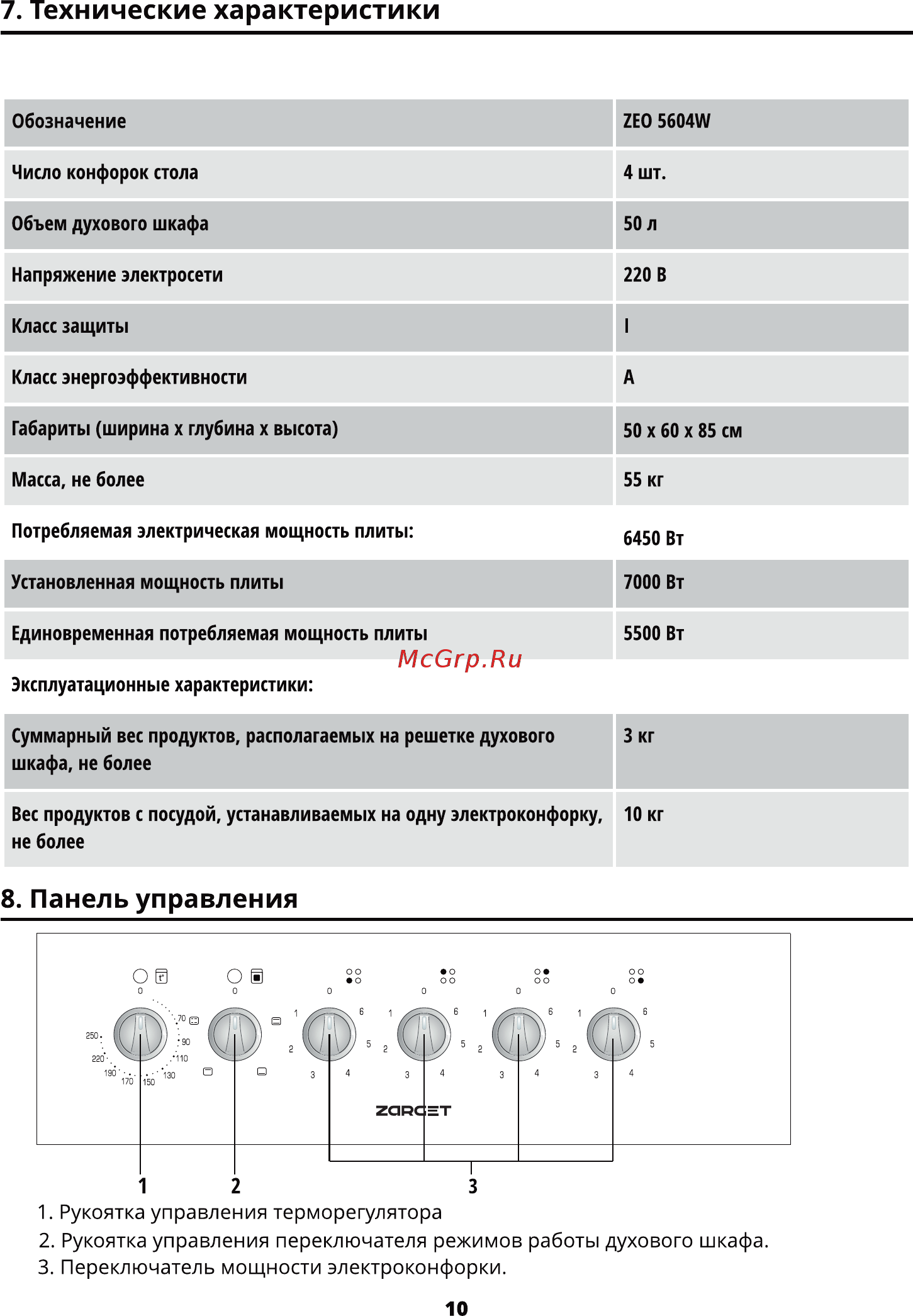

7 Технические характеристики Обозначение 2Е0 5604W Число конфорок стола 4 шт Объем духового шкафа 50 л Напряжение электросети 220 В Класс защиты I Класс энергоэффективности А Габариты ширина х глубина х высота 50 х 60 х 85 см Масса не более 55 кг Потребляемая электрическая мощность плиты Установленная мощность плиты 7000 Вт Единовременная потребляемая мощность плиты 5500 Вт Эксплуатационные характеристики Суммарный вес продуктов располагаемых на решетке духового шкафа не более Зкг Вес продуктов с посудой устанавливаемых на одну электроконфорку не более 10 кг 8 Панель управления 1 Рукоятка управления терморегулятора 2 Рукоятка управления переключателя режимов работы духового шкафа 3 Переключатель мощности электроконфорки 10
