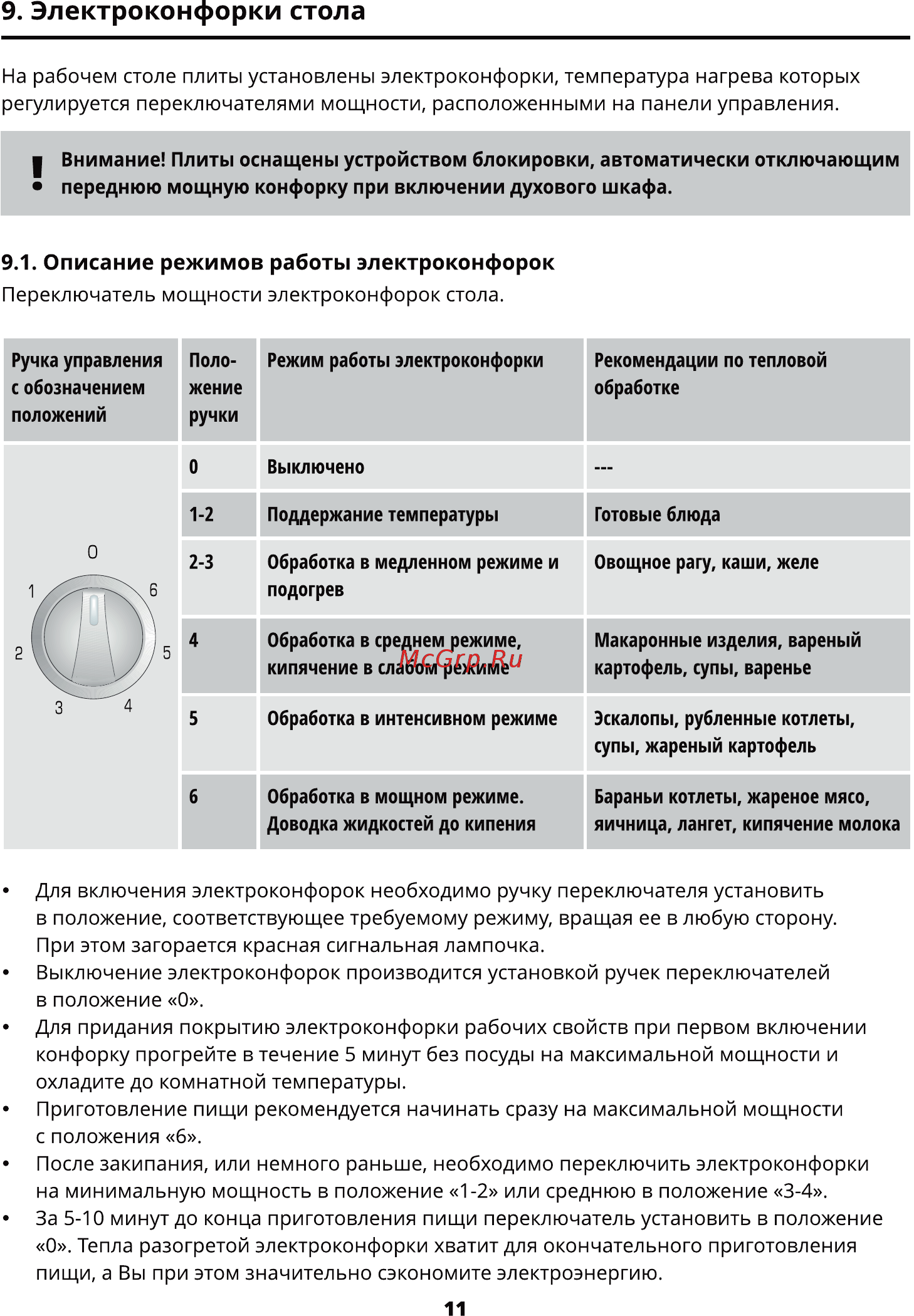

9 Электроконфорки стола На рабочем столе плиты установлены электроконфорки температура нагрева которых регулируется переключателями мощности расположенными на панели управления Внимание Плиты оснащены устройством блокировки автоматически отключающим переднюю мощную конфорку при включении духового шкафа 9 1 Описание режимов работы электроконфорок Переключатель мощности электроконфорок стола Ручка управления с обозначением положений 0 2 В Л5 3 4 Поло жение ручки Режим работы электроконфорки Рекомендации по тепловой обработке 0 Выключено 1 2 Поддержание температуры Готовые блюда 2 3 Обработка в медленном режиме и подогрев Овощное рагу каши желе 4 Обработка в среднем режиме кипячение в слабом режиме Макаронные изделия вареный картофель супы варенье 5 Обработка в интенсивном режиме Эскалопы рубленные котлеты супы жареный картофель 6 Обработка в мощном режиме Доводка жидкостей до кипения Бараньи котлеты жареное мясо яичница лангет кипячение молока Для включения электроконфорок необходимо ручку переключателя установить в положение соответствующее требуемому режиму вращая ее в любую сторону При этом загорается красная сигнальная лампочка Выключение электроконфорок производится установкой ручек переключателей в положение О Для придания покрытию электроконфорки рабочих свойств при первом включении конфорку прогрейте в течение 5 минут без посуды на максимальной мощности и охладите до комнатной температуры Приготовление пищи рекомендуется начинать сразу на максимальной мощности с положения 6 После закипания или немного раньше необходимо переключить электроконфорки на минимальную мощность в положение 1 2 или среднюю в положение 3 4 За 5 10 минут до конца приготовления пищи переключатель установить в положение О Тепла разогретой электроконфорки хватит для окончательного приготовления пищи а Вы при этом значительно сэкономите электроэнергию 11
