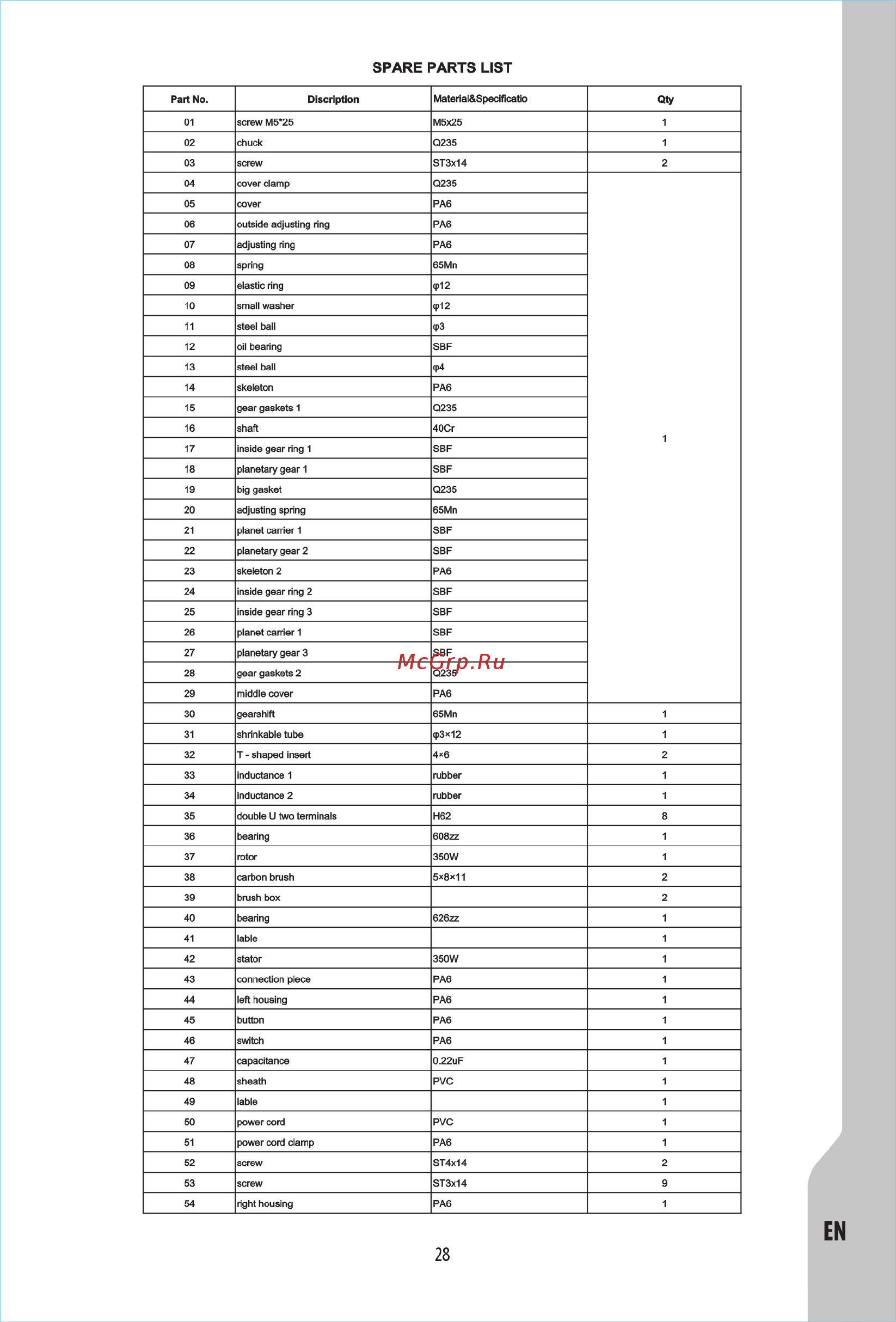

SPARE PARTS LIST Discription Part No Material Specificatlo Qty 01 screw M5 25 M5x25 1 02 chuck Q235 1 03 screw ST3x14 2 04 cover damp Q235 05 cover PA6 06 outside adjusting ring PA6 07 adjusting ring PA6 08 spring 65Mn 09 elastic ring p12 10 small washer p12 11 steel ball p3 12 oil bearing SBF 13 steel ball p4 14 skeleton PA6 15 gear gaskets 1 Q235 16 shaft 40Cr 17 inside gear ring 1 SBF 18 planetary gear 1 SBF 19 big gasket Q235 20 adjusting spring 65Mn 21 planet carrier 1 SBF 22 planetary gear 2 SBF 23 skeleton 2 PA6 24 inside gear ring 2 SBF 1 25 inside gear ring 3 SBF 26 planet carrier 1 SBF 27 planetary gear 3 SBF 28 gear gaskets 2 Q235 29 middle cover PA6 30 gearshift 65Mn 1 31 shrinkable tube p3x12 1 32 T shaped insert 4x6 2 33 inductance 1 rubber 1 34 inductance 2 rubber 1 35 double U two terminals H62 8 36 bearing 608zz 1 37 rotor 350W 1 38 carbon brush 5x8x11 2 39 brush box 40 bearing 626zz 1 2 41 lable 42 stator 350W 1 43 connection piece PA6 1 44 left housing PA6 1 45 button PA6 1 46 switch PA6 1 47 capacitance 0 22uF 1 48 sheath PVC 1 49 lable 50 power cord PVC 1 51 power cord damp PA6 1 52 screw ST4x14 2 53 screw ST3X14 9 54 right housing PA6 1 1 1 EN 28
