Выходное гнездо является гнездом для наушников стандарта EIAJ, 1/4
дюйма. Обязательно используйте подходящий соединительный шнур.
●
Встроенный предусилитель автоматически включается при
подсоединении штекера к выходному гнезду. Когда инструмент не
используется или на нем играют без использования усилителя,
обязательно отсоединяйте штекер от выходного гнезда, чтобы
предусилитель был выключен.
●
Всегда устанавливайте регулятор VOLUME (ГРОМКОСТЬ) на «0» при
подключении или отключении соединительного шнура.
●
При подсоединении или отсоединении штекера от выходного гнезда
ненадолго загорается индикатор батареи (BATT. [БАТ.]). Это нормально и
не указывает на неисправность.
●
Во избежание возможного повреждения в результате утечки из батареи
обязательно извлекайте батарею, если инструмент не планируется
использовать в течение длительного времени.

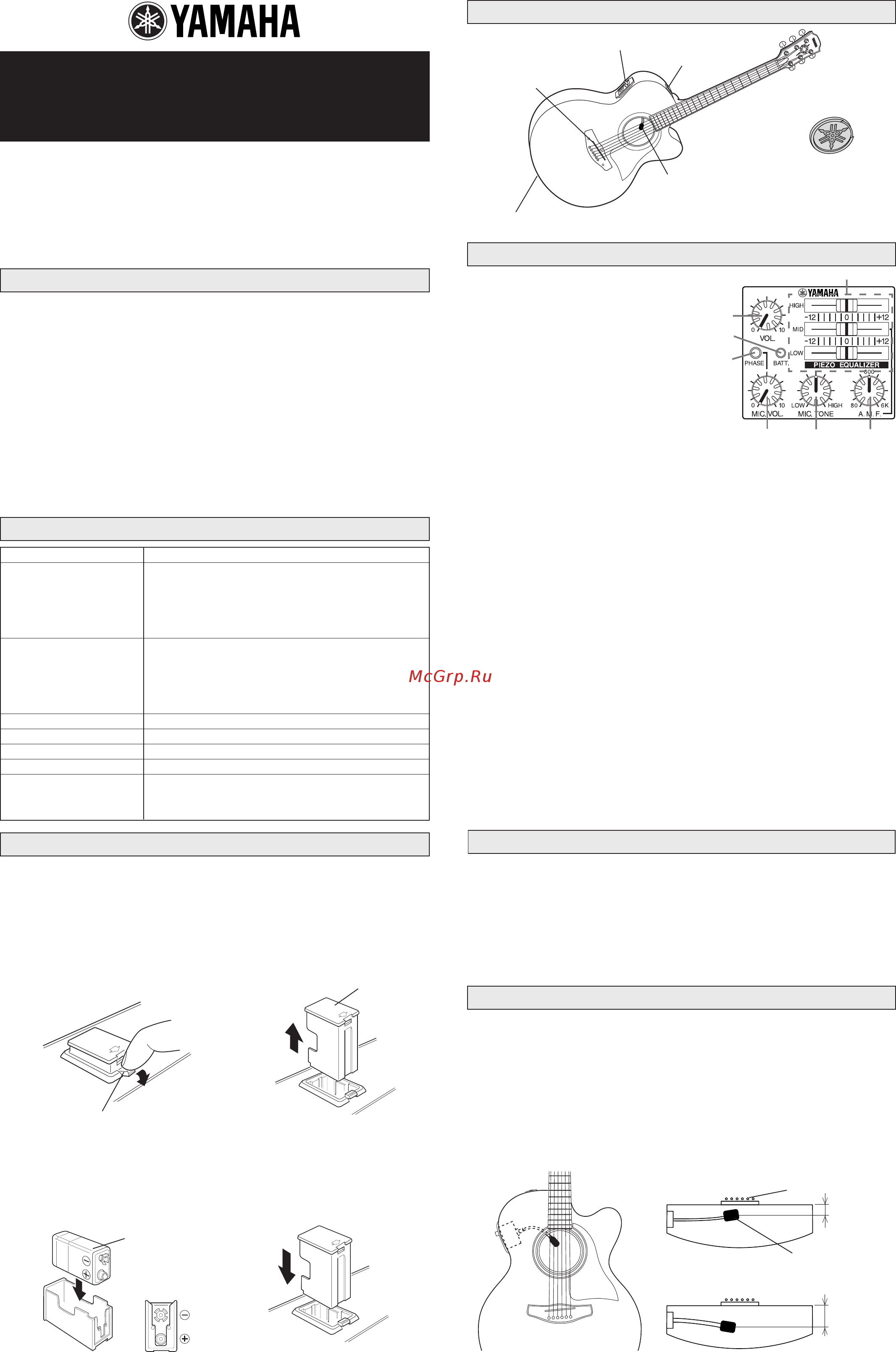

МЕРЫ ПРЕДОСТОРОЖНОСТИ
ЭЛЕКТРОАКУСТИЧЕСКАЯ
ГИТАРА
Руководство пользователя
Благодарим вас за приобретение лектроакустической гитар
Yamaha. Чтоб восползоватся всеми расширеннми
функциями и возможностями вашей гитар, перед
исползованием инструмента внимателно прочтите данное
руководство.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Система SYSTEM-41 (монофоническая, двухполосная)
Звукосниматель • Фирменный пластинчатый сингловый датчик
компании Yamaha (пьезо)
Звукосниматель производства компании LR-Baggs
• Конденсаторный микрофон (с гибкой
микрофонной стойкой)
Регуляторы предусилителя
VOL. (ГРОМК.), MIC.VOL. (ГРОМК. МИК.), MIC TONE
(ТЕМБР МИК.), регуляторы эквалайзера синглового
датчика (пьезо): HIGH (ВЫСОКИЕ), MID (СРЕДНИЕ),
LOW (НИЗКИЕ), регулятор AMF.
PHASE (ФАЗА) (переключатель фазы для микрофона)
Выходное гнездо
Пуговица, скомбинированная с выключателем питания
Выходное полное сопротивление
1 кΩ
Блок питания
9 В постоянного тока, галетная сухая батарея S-006P (6F22)
Время работы от батареи
Прибл. 120 часов
Принадлежности •
Шестигранный гаечный ключ для регулировки головки грифа – 1 шт.
•
Крышка голосника для предотвращения обратной связи – 1 шт.
•Галетная сухая батарея S-006P (6F22) – 1 шт.
РЕГУЛЯТОРЫ И ИНДИКАТОРЫ
СПИСОК КОМПОНЕНТОВ
Держатель батареи
Блок управления
Выходное гнездо (с функцией выключения питания)
Звукосниматель
Пластинчатый сингловый
датчик (сингл)
Звукосниматель
Конденсаторный микрофон
Крышка голосника
(принадлежность)
q Регулятор VOL. (Громкость)
Служит для регулировки общей громкости
выходного сигнала.
*
Перед подсоединением или отсоединением
обязателно устанавливайте регулятор VOL.
(ГРОМК.) в положение «0».
w Индикатор BATT. (БАТ.)
Индикатор загорается при низком заряде
батареи. При дальнейшей разрядке батареи
индикатор начинает мигать.
Замените батарею новой как можно скорее.
q
w
e
r
u
yt
НАСТРОЙКА КОНДЕНСАТОРНОГО МИКРОФОНА
Конденсаторный микрофон установлен внутри корпуса гитары (сзади
предусилителя) на гибкой трубке, которая позволяет свободно регулировать
его направление.
Изменяя направление головки микрофона, можно варьировать тембр звучания.
• На заводе головка микрофона устанавливается внутри корпуса гитары с
небольшим уклоном в сторону голосника на расстоянии приблизительно
10 мм от верхней деки гитары. (Ее можно увидеть в голоснике). Такая
настройка обеспечивает хороший съем звука щипаемых струн. (См. рис. 1)
• Когда головка микрофона слегка наклонена внутрь корпуса, улавливается
более объемный звук. (См. рис. 2)
* Попробуйте разне положения микрофона и вберите наиболее подходящее.
Обратная связь часто возникает при игре на электроакустической гитаре в
группе, когда приходится увеличивать громкость, чтобы она соответствовала
громкости остальных инструментов в группе.
Обратная связь может также происходить при использовании регулятора MIC.
VOL. (ГРОМК. МИК.) для увеличения уровня сигнала, который выводится с
внутреннего конденсаторного микрофона.
При использовании инструмента в вышеописанных условиях в голосник
необходимо вставить крышку.
Установка крышки голосника эффективно снижает обратную связь.
ИСПОЛЬЗОВАНИЕ КРЫШКИ ГОЛОСНИКА
(Рис. 1)
(Рис. 2)
Головка микрофона
Струны
10 мм
По
направлению
к центру
корпуса
ЗАМЕНА БАТАРЕИ
Во избежание ухудшения качества звучания по возможности заменяйте
батарею сразу после того, как загорится индикатор батареи.
* Во избежание возможного повреждения в результате утечки из
батареи обязательно извлекайте батарею, если инструмент не
планируется использовать в течение длительного времени.
q Нажмите фиксатор на держателе
батареи в направлении, указанном
стрелкой на рисунке, чтобы открыть
его.
w Выньте отсек батареи.
Фиксатор
Отсек батареи
e Извлеките старую батарею из отсека
и вставьте новую батарею, проследив
за тем, чтобы полюса батареи (+) и (–)
располагались, как показано на
рисунке. Используйте только батарею
типа DC9V, S-006P (6F22), или
аналогичную.
r Вставьте отсек батареи
обратно в держатель и
надавите на него, чтобы
зафиксировать.
DC9V
S-006P (6F22)
OPEN
OPEN
OPEN
e Регуляторы эквалайзера синглового датчика (пьезо)
LOW (НИЗКИЕ) : Увеличение или уменьшение уровня низких частот.
MID (СРЕДНИЕ) : Увеличение или уменьшение уровня средних частот.
Регулятор AMF r служит для настройки средних частот
диапазона, регулируемых этим регулятором.
HIGH (ВЫСОКИЕ): Увеличение или уменьшение уровня высоких частот.
r Регулятор AMF
Служит для настройки средних частот диапазона, регулируемых регулятором
эквалайзера MID (СРЕДНИЕ). Диапазон: от 80 Гц до 6 кГц.
* тот регулятор не работает, если регулятор квалайзера MID (СРЕДНИЕ)
установлен в централное положение («0»).
t MIC. VOL. (ГРОМК. МИК.)
Служит для настройки громкости конденсаторного микрофона,
расположенного внутри корпуса гитары (сзади предусилителя).
* При слишком всоком уровне громкости может возникнут обратная связ, которая взовет
повреждение акустической систем. При возникновении обратной связи уменшайте
громкост с помощю регулятора MIC. VOL. (ГРОМК. МИК.) до тех пор, пока обратная связ
не исчезнет, или исползуйте кршку голосника для предотвращения обратной связи.
y MIC. TONE (ТЕМБР МИК.)
Служит для настройки тембра конденсаторного микрофона. Поверните
регулятор в направлении LOW (НИЗКИЕ), чтобы увеличить уровень низких частот,
или в направлении HIGH (ВЫСОКИЕ), чтобы увеличить уровень высоких частот.
u Переключатель фазы для микрофона
Этот переключатель позволяет изменять тембр, когда сигнал микрофона
накладывается на тембр гитары. За счет этого можно эффективно управлять
обратной связью в зависимости от используемых устройств и настроек
регуляторов. Используйте его по своему усмотрению.
QC62710_System41_Ru.p65 08.1.31, 4:51 PM2
