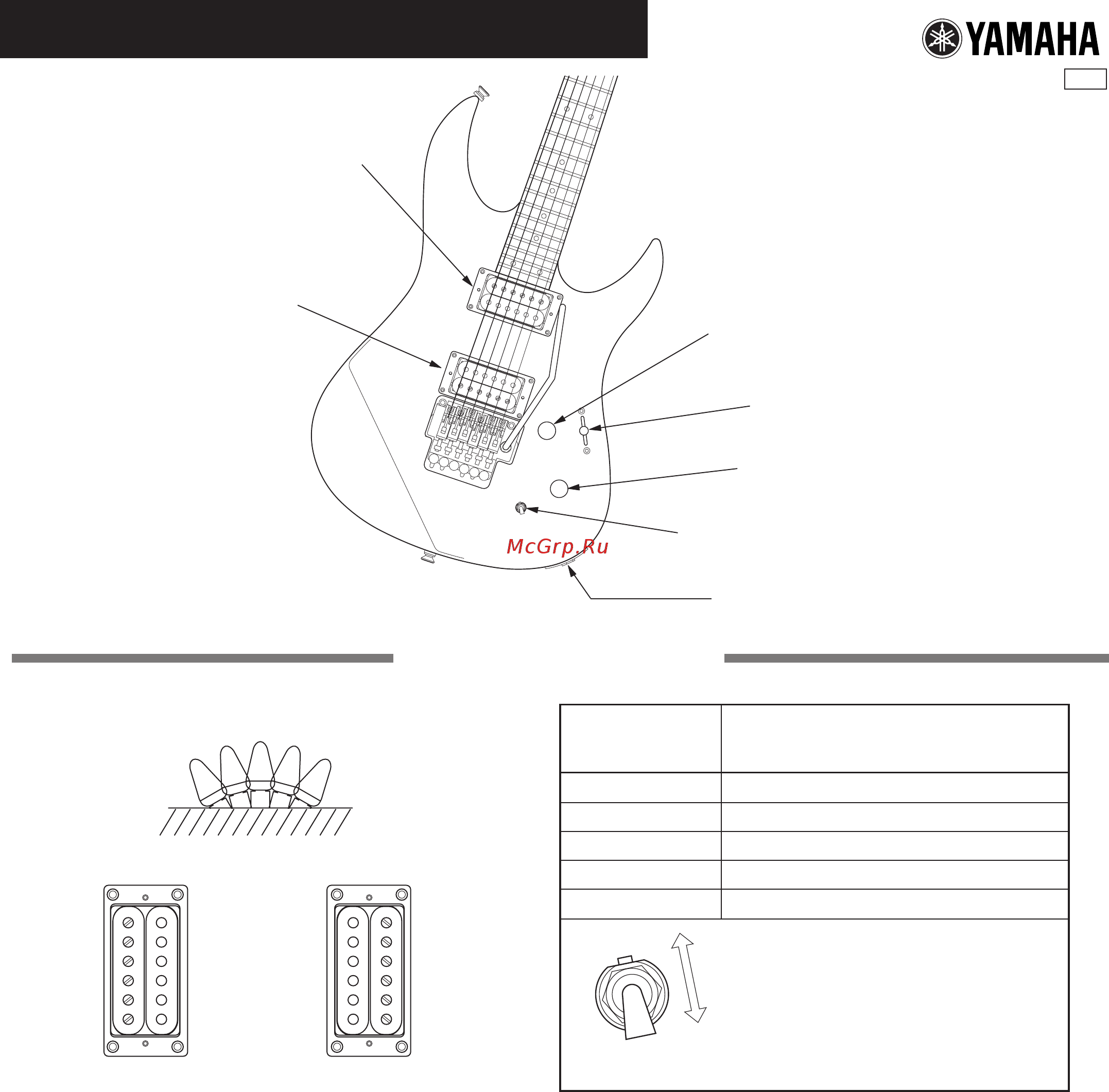

СИСТЕМА УПРАВЛЕНИЯ RGX-420/S/-D6/DZ

QC60980 0009

Printed in Taiwan

Выходное гнездо

Регулятор общей громкости

Переключатель звукоснимателей

Передний звукосниматель

Задний звукосниматель

Регулятор общего тембра

Прямой переключатель

[Переключатель звукоснимателей]

Передний

звукосниматель

Задний

звукосниматель

(R1) (R2)

Сторона

струнодержателя →

← Сторона

грифа

1 F1 + F2 (обычный хамбакер)

2 F1 + F2 (параллельная распайка)

3 F1 + F2 + R1 + R2

4 F1 + R1

5 R1 + R2 (обычный хамбакер)

Активная катушка звукоснимателя

Положение

переключателя

звукоснимателей

При включении прямого переключателя

передний звукосниматель и регуляторы общей

громкости и общего тембра не работают.

В результате работает только задний хамбакер

на полную мощность. Это не зависит от

положения переключателя звукоснимателей.

[Функция прямого переключателя]

(F1) (F2)

Выбор звукоснимателей

OFF (ВЫКЛ)

ON (ВКЛ)
