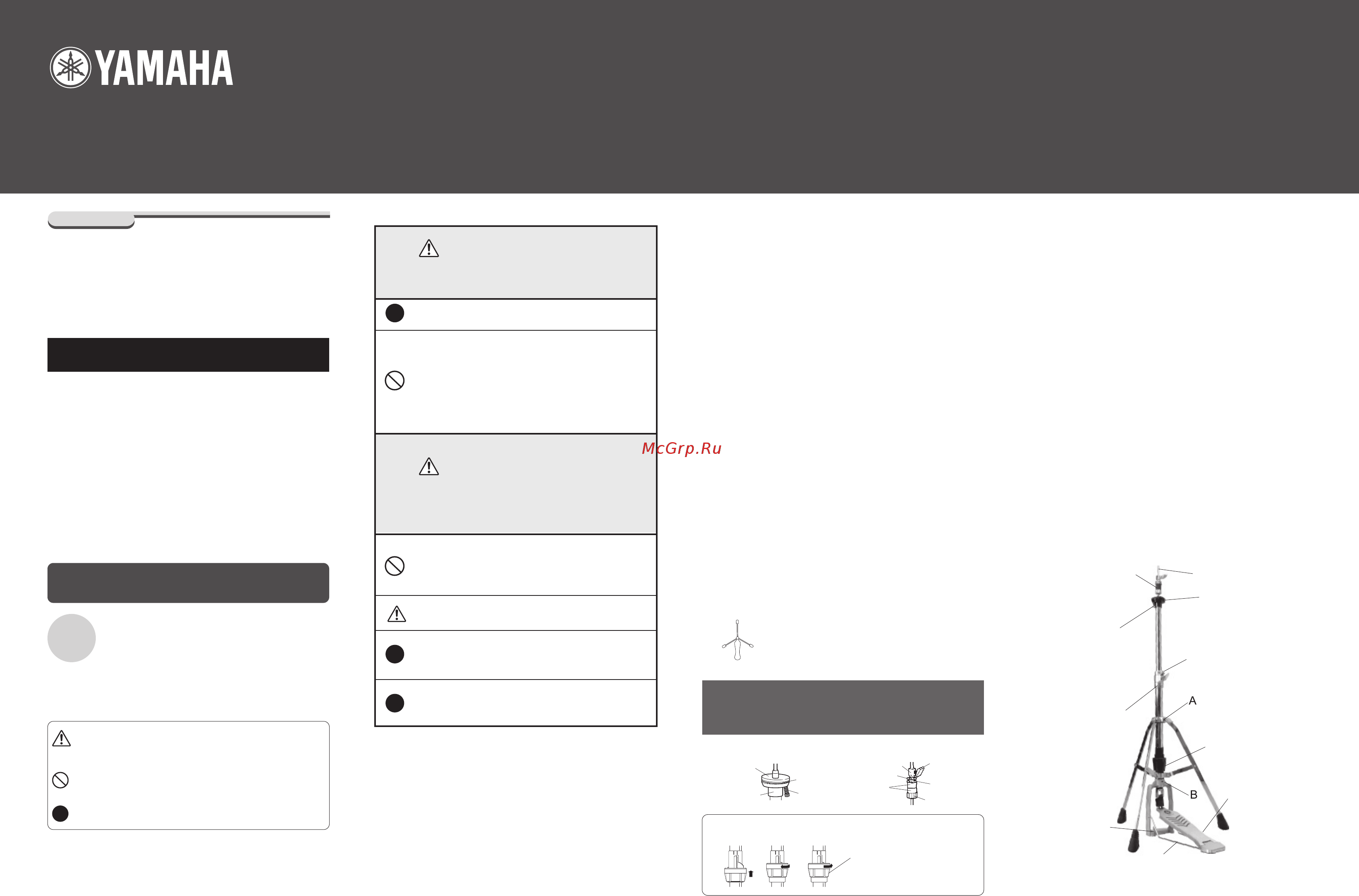

СТОЙКА ДЛЯ ХАЙ-ХЭТ
Руководство пользователя
HS850 / HS740A / HS650A
РУССКИЙ
Введение
Благодарим вас за приобретение стойки для
хай-хэт Yamaha.
Внимательно прочитайте это руководство
перед использованием устройства.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Перед использованием устройства внимательно
прочитайте раздел «Меры предосторожности»,
чтобы понять, как правильно пользоваться этим
устройством. Стойку для хай-хэт можно использовать
вместе с барабанами, тарелками, палочками и т.д.,
или отдельно.
Обязательно следуйте всем приведенным ниже
инструкциям относительно места хранения в комнате
и ежедневного обращения. Если устройством будет
пользоваться ребенок, особенно маленький, взрослый
член семьи или учитель должен проинструктировать
его относительно использования устройства.
Для предотвращения несчастных случаев и травм
-Соблюдайте перечисленные ниже меры предосторожности-
Условные
обозначения
• Значки служат для указания и пояснения
мер предосторожности, позволяющих
обеспечить безопасное и надлежащее
использование изделия, а также
предохранить вас и других людей от травм,
а имущество от порчи.
• Прочитайте меры предосторожности после
того, как поймете, что означают значки.
Если пренебречь этим символом
и неправильно использовать
обо руд ов ан ие , с ущ ес тву ет
риск смертельного исхода или
серьезного ущерба.
Внимание (включая опасность или предупреждение). Этот
значок указывает меры предосторожности, на которые
следует обратить особое внимание.
Действия, помеченные таким значком, запрещены, и не
следует пытаться их выполнить.
Этот значок указывает действия, которые рекомендуется
выполнить.
ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что все болты крепко затянуты.
Соблюдайте особую осторожность, прикасаясь к
местам вблизи заостренных концов или кромок.
Некоторые части устройства специально заострены
в функциональных целях. (Стопор стойки для хай-
хэт и т.д.) Обращайтесь с ними осторожно, чтобы
не пораниться. Не превращайте стойку для хай-хэт
в игрушку.
Если пренебречь этим символом
и неправильно использовать
обо руд ов ан ие , с ущ ес тву ет
риск материального ущерба
и получения травмы лицами,
и с п о л ь з у ю щ и м и д а н н о е
оборудование.
ВНИМАНИЕ
Не подставляйте руки и ноги под площадку педали и
не приближайте к подвижным деталям.
Иначе можно прищемить руку или ногу, либо
получить иную травму.
Будьте особенно осторожны, даже когда используете
стойку для хай-хэт отдельно.
Крепко затяните все крепежные и регулировочные
болты, чтобы предотвратить открепление при
использовании.
Периодически наносите небольшое количество
смазки, например консистентной, на подвижные
детали, чтобы обеспечить плавную работу.
* Технические характеристики и конструкция могут
изменяться без уведомления.
1 Опорная пластина тарелки
Чтобы установить нижнюю тарелку хай-хэт, снимите муфту хай-хет и поместите тарелку на войлочную прокладку на опорной пластине тарелки. Угол
нижней тарелки можно отрегулировать путем поворота болта регулировки угла снизу опорной пластины. Чтобы настроить угол тарелки хай-хэт,
используйте болт с круглой головкой снизу опорной пластины тарелки.
2 Муфта хай-хэт
Чтобы установить верхнюю тарелку хай-хэт, ослабьте барашковый болт и снимите всю муфту хай-хет с верхней тяги. Затем свинтите с муфты гайку и
поместите тарелку между двумя войлочными прокладками. После установки затяните гайку на муфте, чтобы зафиксировать тарелку. Поместите всю
сборку на верхнюю тягу и затяните барашковый болт, чтобы зафиксировать верхнюю тарелку в нужном положении. С помощью стопорных гаек в
верхней части муфты можно настраивать звук, производимый тарелками хай-хэт. Для получения более распределенного звука отвинтите гайки от
войлочной прокладки; для получения более сфокусированного звука подвинтите их ближе к прокладке. По достижении нужного звучания крепко
стяните стопорные гайки.
3 Установочный зажим (только HS850, HS740A)
После определения высоты нижней тарелки хай-хэт установочный зажим можно использовать, чтобы отметить место установки для будущих сборок
и предотвратить непреднамеренные смещения во время концертов. Крепко затяните установочный зажим ключом для барабана.
4 Ручка регулировки натяжения пружины (только HS850, HS740A)
Ручка регулировки натяжения пружины обеспечивает 11-ступенчатую регулировку. Чтобы усилить натяжение, переведите ручку регулировки
натяжения пружины вверх (рис. A) в нужное положение (ориентируясь по шкале), затем поверните ручку влево, чтобы зафиксировать ее (рис. B).
Чтобы ослабить натяжение, поверните ручку регулировки натяжения пружины вправо (рис. C) и переведите ее в нужное положение. Чтобы усилить
натяжение, переведите ручку регулировки натяжения пружины вверх, чтобы ослабить его, переведите ее вниз.
5 Стабилизирующий стержень площадки педали
Стабилизирующий стержень площадки необходимо вставить в отверстия рамы в нижней части основания стойки для хай-хэт.
6 Шип
Большие надежные резиновые ножки предотвращают нежелательное смещение стойки для хай-хэт во время игры. Для обеспечения дополнительной
устойчивости на раме имеется два шипа. При необходимости эти шипы можно выдвинуть путем регулировки винтов, которые расположены с обеих
сторон основания рамы.
7 Регулировка положения ножек (только HS850,
HS740A)
Ослабьте болты A и B (рис. D), чтобы изменить положение ножек
(площадки). После определения положения крепко затяните болты
A и B. Рекомендуется расположить ножки так, как это показано
на рисунке слева, чтобы оставить немного
места для сборки и обеспечить необходимую
устойчивость стойки. (Эта сборка предназначена
для барабанщиков-правшей. Если барабанщик
– левша, выполните сборку противоположным
образом).
Ножка
Ножка
Ножка
Площадка педали
Чтобы обеспечить плавное действие, периодически смазывайте все подвижные
детали небольшим количеством консистентной смазки. Соблюдайте
осторожность и не применяйте чрезмерную силу при затягивании гайки на
основании удлинителя, так как это может привести к повреждению нейлоновой
втулки внутри трубки.
Опорная пластина тарелки
●
Войлочная
прокладка
Волокно
Опорная
пластина тарелки
Болт с
круглой
головкой
Муфта хай-хэт●
Болт муфты
Стопорная
гайка
Войлочные
прокладки
Барашковый
болт
Стопорная
гайка
Гайка муфты
Регулировка натяжения пружины●
(Рис. A) (Рис. B) (Рис. C)
Ручка регулировки
натяжения пружины
Муфта хай-хэт
Болт с круглой головкой
Основание удлинителя
Стержень хай-хэт
Шип
Опорная пластина тарелки
Установочный зажим
Ручка регулировки
натяжения пружины
Площадка педали
Стабилизирующий стержень
площадки
* На фотографиях изображена модель HS740A.
(Рис. D)
