+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
193
Режим конфигурирования туннеля
tunnel mode [[gre] | ipv6ip [ 6to4 |
isatap]]
no tunnel mode
Настройка режима туннеля. Команда NO
сбрасывает режим туннеля
(7) Настройка маршрутизации тунеля
Команда
Описание
Режим глобального конфигурирования
ipv6 route <ipv6-address/prefix-
length> {<interface-type interface-
number> | tunnel <tnl-id>}
no ipv6 route <ipv6-address/prefix-
length> {<interface-type interface-
number> | tunnel <tnl-id>}
Настройка маршрутизации туннеля. Команда
NO сбрасывает маршрутизацию туннеля.
20.2.3 Примеры конфигурации IP

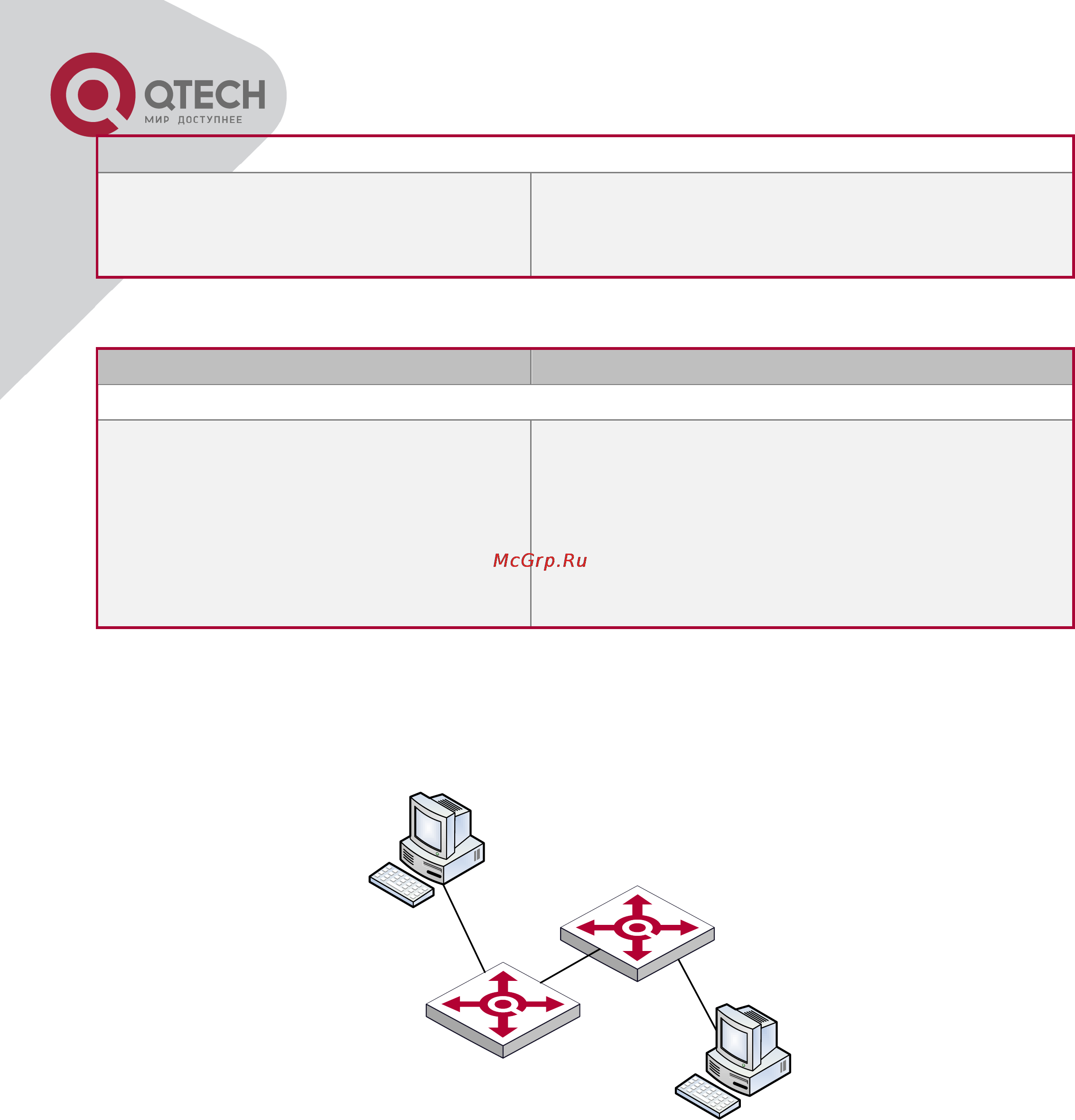

20.2.3.1 Пример конфигурации IPv4
PC1
Коммутатор1
Коммутатор2
PC2
пример конфигурации IPv4
Требования к конфигурации: настроить IP адреса различных сегментов сети на
коммутаторах, настроить статическую маршрутизацию и проверить доступность,
используя функцию ping.
Шаги настройки:
Настроить два VLAN на коммутаторе 1: VLAN1 и VLAN2.
Настроить IPv4 адрес 192.168.1.1 255.255.255.0 в VLAN1 коммутатора 1 и настроить
IPv4 адрес 192.168.2.1 255.255.255.0 в VLAN2.
Настроить два VLAN на коммутаторе 2, VLAN2 и VLAN3 соответственно.
