+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
98
Customer
Customer
Service Provider
802.1ah OAMPDUCE PE
802.3ah
Ethernet in
The First Mile

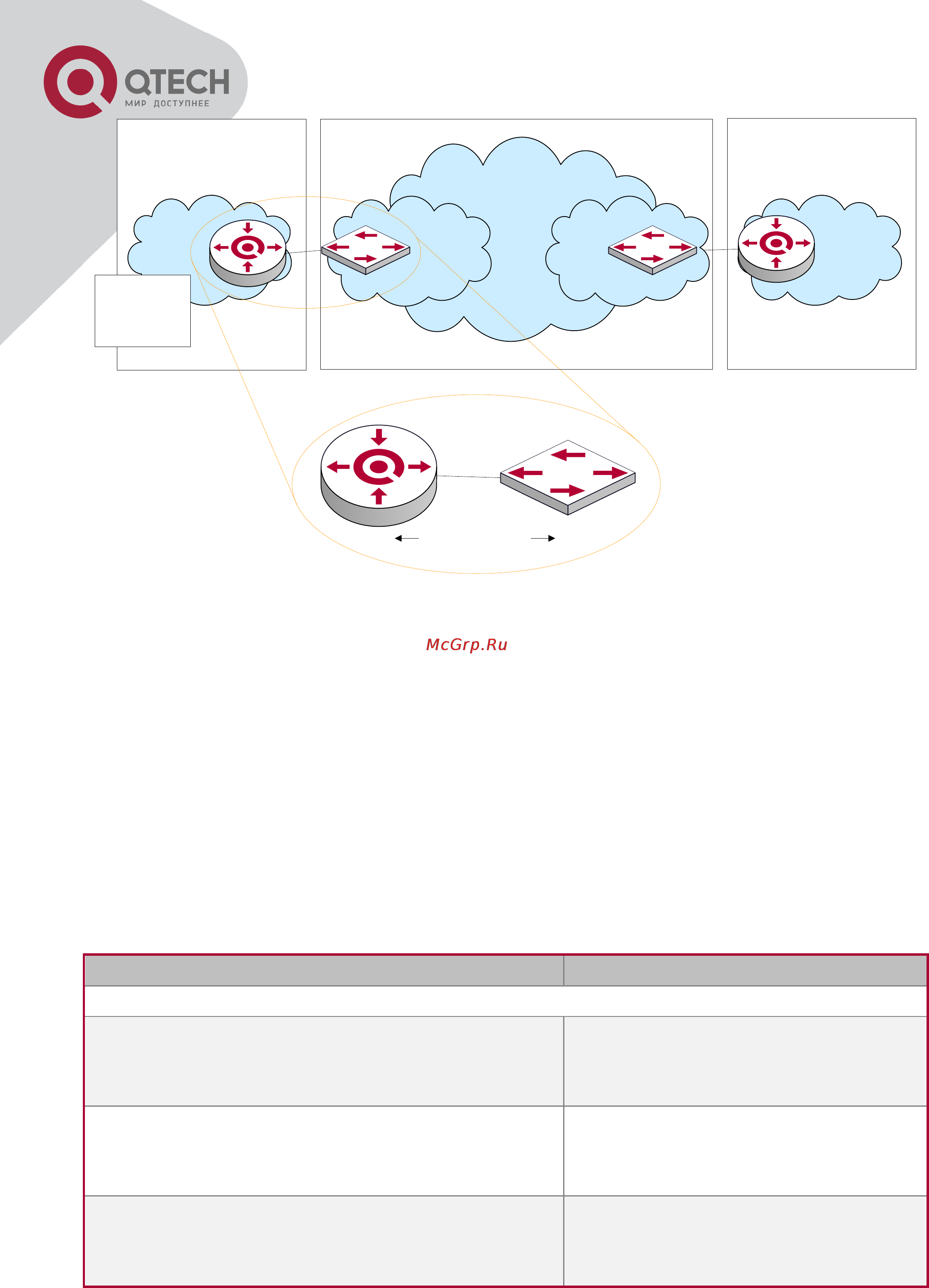

Типовое применение ОАМ топологии
12.2 Конфигурирование EFM ОАМ
1. Включение EFM OAM на порту;
2. Конфигурирование мониторинга соединения;
3. Конфигурирование обнаружения удаленных неисправностей;
4. Включение EFM OAM петли на порту;
Примечание: для этого нужно сперва включить OAM при глобально.
1. Включение EFM OAM на порту
Команда
Описание
Режим конфигурирования порта
ethernet-oam mode {active | passive}
Конфигурация режима работы EFM
OAM. По умолчанию режим -
активный.
ethernet-oam
no ethernet-oam
Включение EFM OAM на порту.
Команда NO выключает EFM OAM на
порту.
ethernet-oam period <seconds>
no ethernet-oam period
Конфигурация интервала передачи
пакетов OAMPDU. Команда NO
возвращает значение по умолчанию
