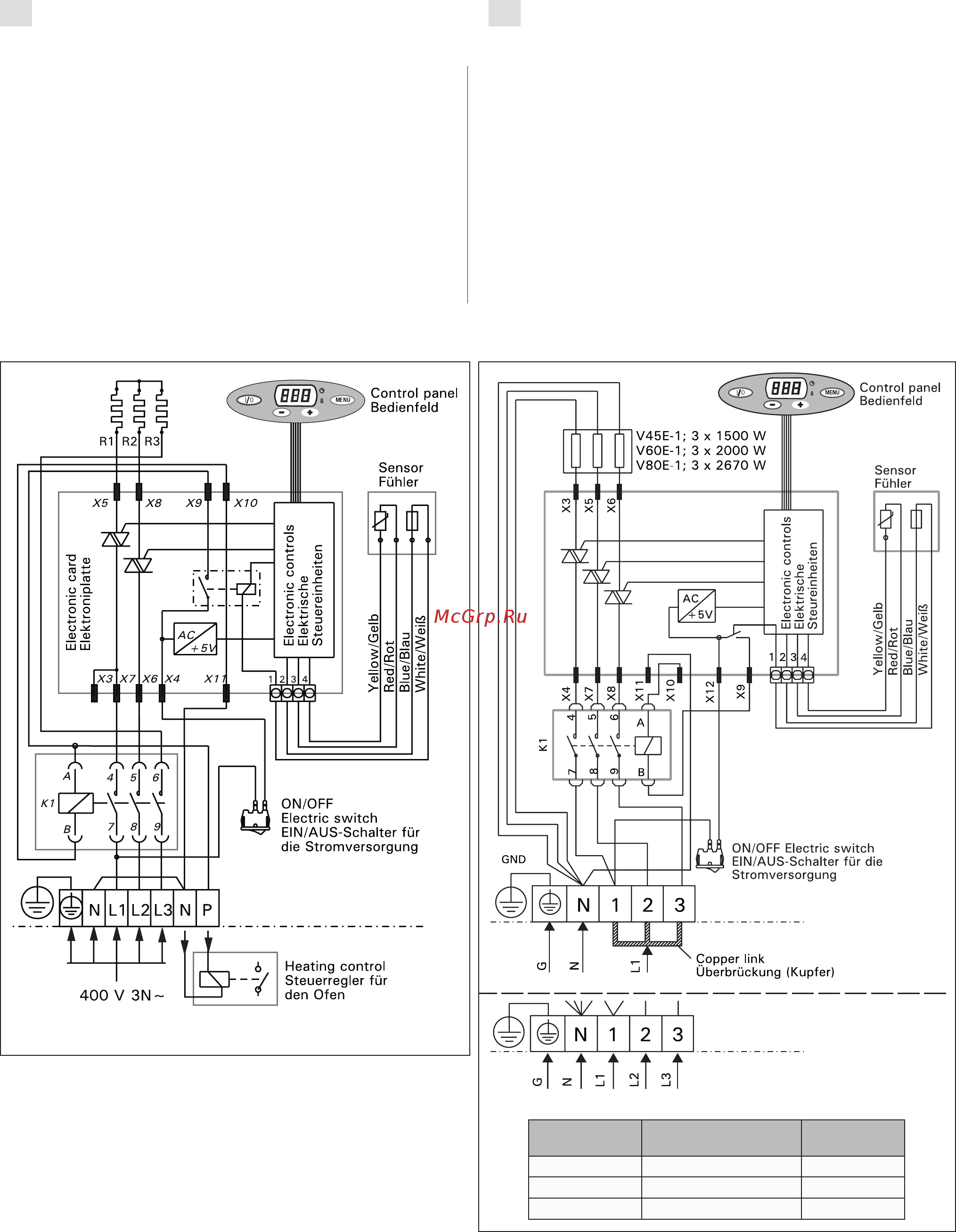

Figure 11a. 3-phase electrical connections of heater

V45E, V60E, V80E

Abbildung 11a. 3-Phase Elektroanschlüsse des

Saunaofens V45E, V60E, V80E

Figure 11b. 1/3 phase electrical connections of heater

V45E-1, V60E-1, V80E-1

Abbildung 11b. 1/3-Phase Elektroanschlüsse des

Saunaofens V45E-1, V60E-1, V80E-1

Heater/

Saunaofen

Connecting cable/

Anschlusskabel mm

Fuse/

Sicherung

V45E-1 3 x 2,5 25 A

V60E-1 3 x 4,0 35 A

V80E-1 3 x 6,0 35 A

3.5.1. Installing the Temperature Sensor

Install the sensor as shown in gure 5. Connect

the sensor cable to the connector in the heater on

a colour-to-colour principle.

Note! Do not install the temperature sensor closer

than 1000 mm to an omnidirectional air vent or

closer than 500 mm to an air vent directed away

from the sensor. See figure 6. The air ow near an air

vent cools down the sensor, which gives inaccurate

temperature readings to the control unit. As a result,

the heater might overheat.

3.5.1. Montage des Temperaturfühlers

Installieren Sie den Fühler wie in Abb. 5 dargestellt.

Verbinden Sie das Fühlerkabel Farbe an Farbe mit

dem Anschluss im Ofen.

Achtung! Der Temperaturfühler darf nicht näher als

1000 mm an einen Mehrrichtungs-Luftschlitz oder

näher als 500 mm an einen Luftschlitz angebracht

werden, der vom Fühler wegzeigt. Siehe Abbildung 6.

Der Luftzug in der Nähe von Luftschlitzen kühlt den

Fühler ab, was zu ungenauen Temperaturmessungen

am Steuergerät führt. Dies kann zu einer Überhitzung

des Ofens führen.
