Техническое описание
2. Физические характеристики 10
www.qtech.ru
2. ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Передняя панель

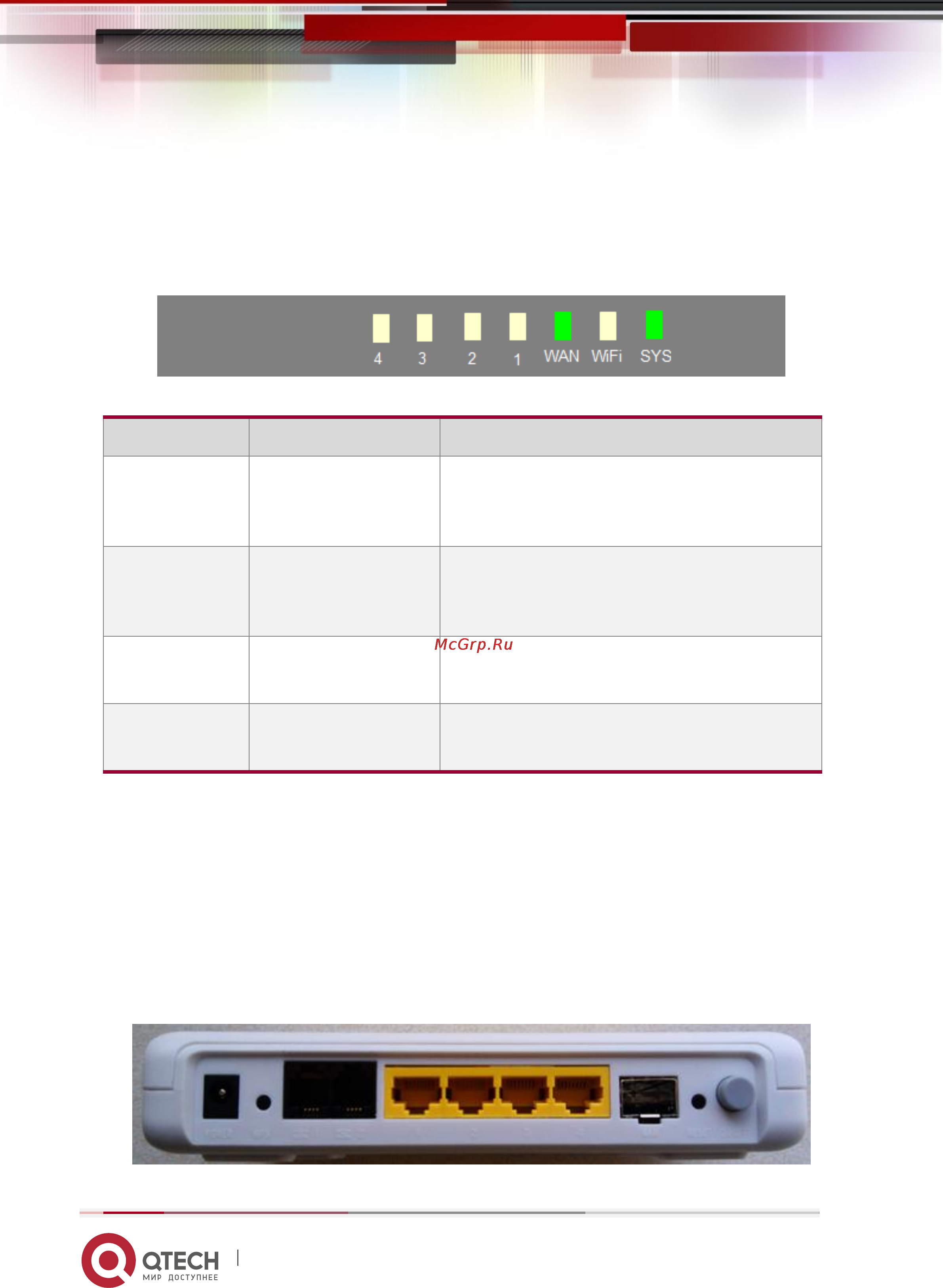

Передняя панель QFR-200-4T-W выглядит, как представлено на рисунке ниже.
Индикаторы панели описаны в таблице.
Индикатор
Цвет
Значение
LAN1-4
Зелёный
Горит – соединение установлено.
Не горит – соединения нет.
Мигает – передача данных.
WAN
Зелёный
Горит – соединение установлено.
Не горит – соединения нет.
Мигает – передача данных.
WiFi
Зелёный
Горит – Wi-Fi включён.
Не горит – Wi-Fi отключён.
SYS
Красный/Зелёный
Красный – питание включено.
Зелёный – успешный запуск устройства.
2.2. Задняя панель
На задней панели расположены следующие элементы:
Разъём питания.
Кнопка WPS.
2 порта POTS.
4 порта RJ45 10BASE-T/100BASE-TX.
Порт SFP с WAN.
Кнопка Reset.
Кнопка питания.
