1.2. QBM-PSMRM : модуль управления сетью “Master”

Шасси QBM-PR16 поддерживает управление по протоколу SNMP с помощью модуля управления

QBM-PSMRM, который устанавливается в слот номер 0 шасси.

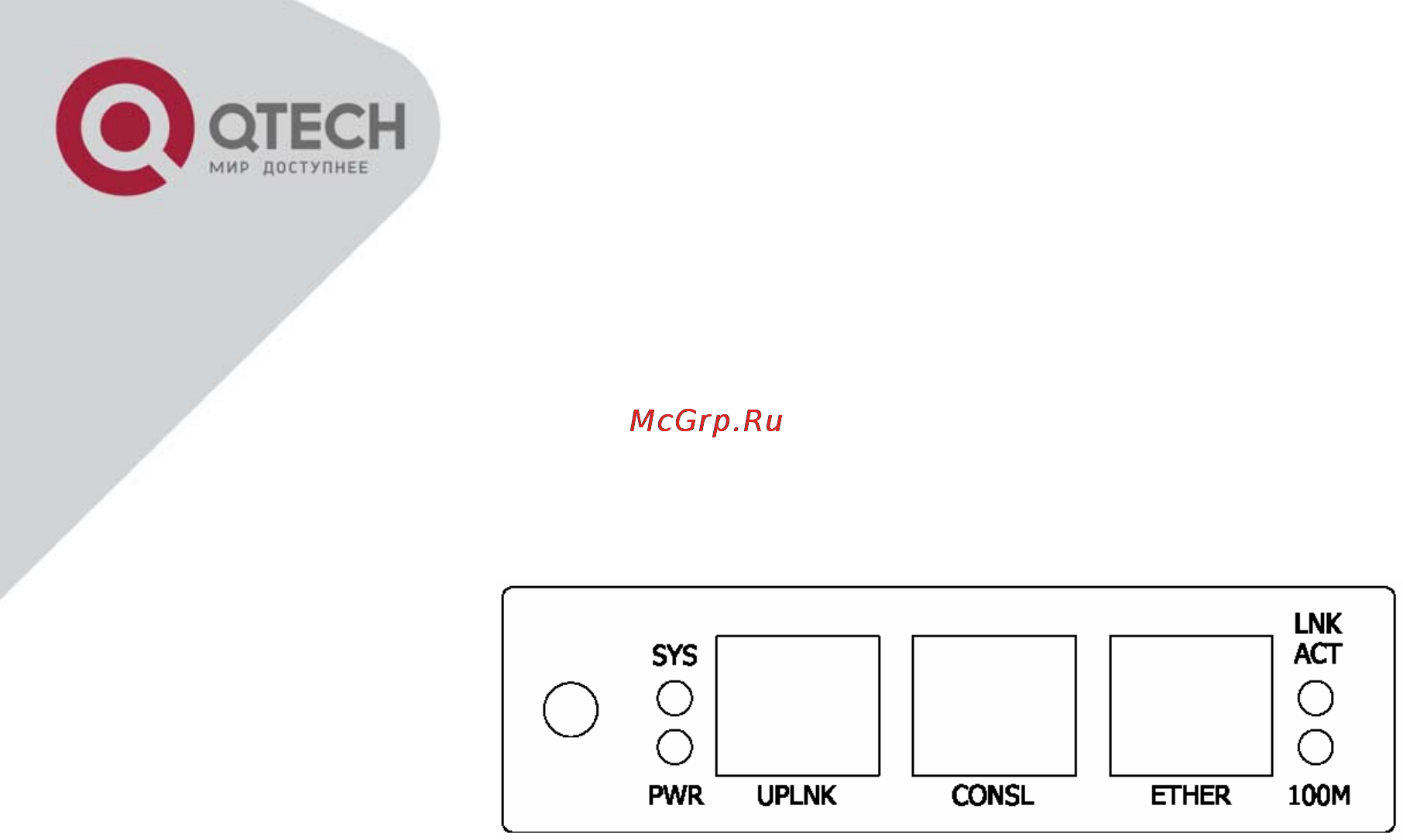

Общий вид передней панели модуля управления QBM-PSMRM

Назначение светодиодных индикаторов

SYS Работа модуля управления. Мигающий индикатор означает нормальную работу, иное состоя-

ние – ошибка.

PWR Включенное состояние индикатора означает наличие напряжения на модуле управления.

LNK/ACT Включенное состояние индикатора означает наличие сигнала в подключеном кабеле,

мигающий индикатор – означает передачу/получение даных.

100M: Индикатор скорости 10/100M Ethernet. Включенное состояние индикатора означает подключе-

ние на скорости 100 Mбит/с, выключенное

состояние означает 10 Mбит/с.

Назначение раземов RJ45

UPLNK: Порт для соединения ведущего модуля управления QBM-PSMRM с ведомыми модуля-

ми управления QBM-PSMRS шасси, включенных в стек. Ведомые модули управления QBM-PSMRS

поддерживают подключение только по протоколу RS-232.

CONSL: Консольный порт. Может быть подключен к последовательному порту ПВЭМ c с помо-

щью кабеля RS-232.

ETHER: 10/100M Ethernet порт. Может быть подключен к коммутатору через «прямой» кабель,

или к

ПЭВМ через «перекрестный» кабель. По умолчанию порт ETHER ведущего модуля управления

имеет IP адрес 192.168.1.254. Измените IP адрес устройства перед подключением его в сеть.

Основные функции ведущего модуля управления:

Подключение к Ethernet сети.

Обмен данными с ведомыми модулями управления всех шасси стека.

Конфигурирование и сбор информации о состоянии и авариях сервисных модулей во всех слотах с

го по 15-й всех шасси стека.

Сбор информации о температуре шасси, скорости вращения вентиляторов, состоянии блоков питания

во всех шасси стека.
