Q-Tech QBM-3000 1 E1 + 1 10/100 Ethernet [10/11] Подключение оптического интерфейса
![Q-Tech QBM-3000 1 E1 + 1 10/100 Ethernet [10/11] Подключение оптического интерфейса](/views2/1062545/page10/bga.png)
+7(495) 797-3311
Москва, Новозаводская ул., 18, стр. 1
info@qtech.ru
www.qtech.ru
7.2. ПОДКЛЮЧЕНИЕ ОПТИЧЕСКОГО ИНТЕРФЕЙСА
Для подключения оптических интерфейсов, необходимо подготовить оптический патчкорд соответст-
вующий типу оптического интерфейса. Для подключения мультиплексора к оптическому кроссу или
другому оборудованию.
Таблица 7 – Тип оптического патчкорда
Тип мультиплексора Тип патчкорда
QBM-P1M1D1R1 MMF 50/125, 62,5/125, дуплекс, DSC/PC
QBM-P1M1D2R1 SMF 9/125, дуплекс, DSC/PC
QBM-P1M1D3R1 SMF 9/125, дуплекс, DSC/PC
QBM-P1M1D4R1 SMF 9/125, дуплекс, DSC/PC
QBM-P1M1D6R1
QBM-P1M1D6R1-1
SMF 9/125, симплекс, SC/PC
QBM-P1M1D7R1
QBM-P1M1D7R1-1
SMF 9/125, симплекс, SC/PC
7.3. ПОДКЛЮЧЕНИЕ ИНТЕРФЕЙСА ETHERNET
Для подключения необходимо изготовить кабель с использованием UTP CAT-5 или выше. Обратите
внимание, что длина кабеля не должна превысить 100 метров. Ethernet порт мультиплексора поддер-
живает функцию auto-MDI/MDIX, что позволяет соединять его с другим сетевым устройством прямым
или кроссовым кабелем.

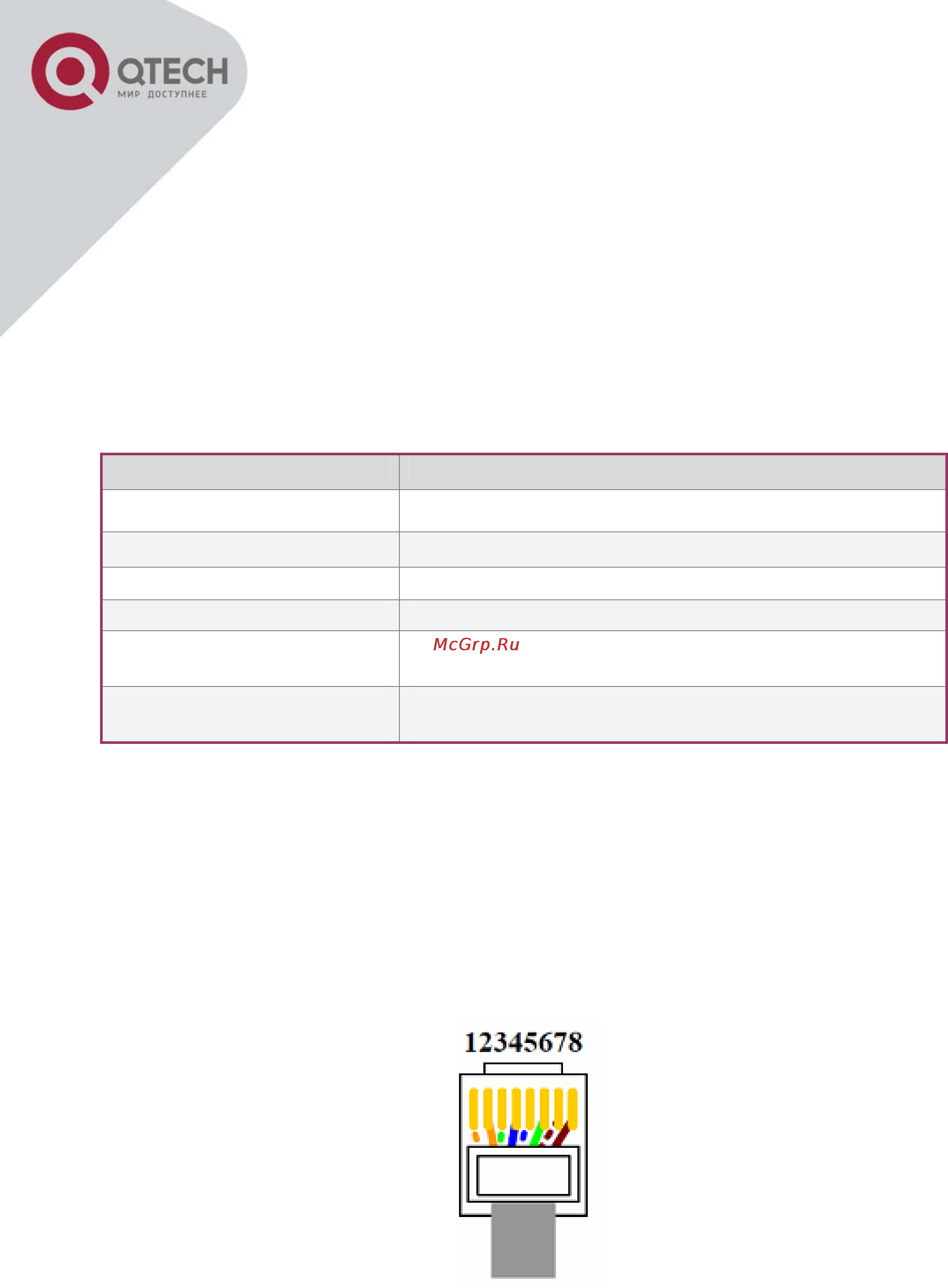

РАСПОЛОЖЕНИЕ ВЫВОДОВ НА КОННЕКТОРЕ
10
