Q-Tech QBM-3000 1 E1 + 1 10/100 Ethernet [9/11] Инсталяция мультиплексора
![Q-Tech QBM-3000 1 E1 + 1 10/100 Ethernet [9/11] Инсталяция мультиплексора](/views2/1062545/page9/bg9.png)
+7(495) 797-3311
Москва, Новозаводская ул., 18, стр. 1
info@qtech.ru
www.qtech.ru
9
7. ИНСТАЛЯЦИЯ МУЛЬТИПЛЕКСОРА

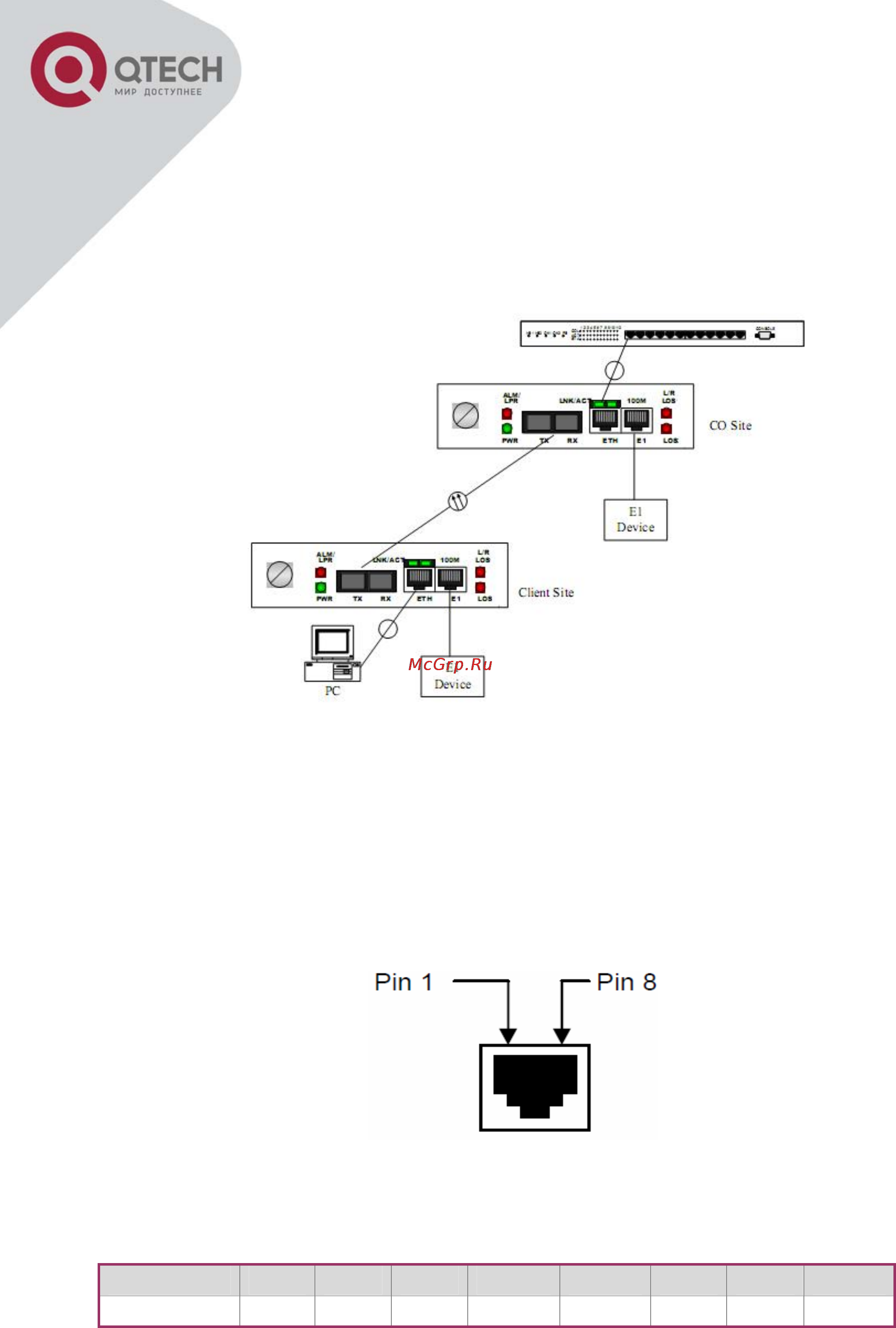

Рисунок 4 – Типичное соединение мультиплексора.
7.1. ПОДКЛЮЧЕНИЕ ИНТЕРФЕЙСОВ Е1
Перед подключением интерфейсов E1 к другим устройствам, уточните тип разъёма, назначение кон-
тактов, и волновое сопротивление интерфейса к которому планируется подключение мультиплексора.
Для изготовления кабеля рекомендуется использовать витую пару с волновым сопротивлением 120
Ом, и диаметром проводников 0,6 мм (22AWG).
Рисунок 5 – Нумерация выводов на разъёме RJ-45
Таблица 6 - Назначение контактов интерфейсов Е1 с RJ-45
№ вывода 1 2 3 4 5 6 7 8
Назначение Tx+ Tx- - Rx+ Rx- - - -
