Q-Tech QBM-3500 2/4/8 E1 + 1 10/100 Ethernet [5/7] Передняя панель и светодиодная индикация
![Q-Tech QBM-3500 2/4/8 E1 + 1 10/100 Ethernet [5/7] Передняя панель и светодиодная индикация](/views2/1062550/page5/bg5.png)
+7(495) 797-3311
Москва, Новозаводская ул., 18, стр. 1
info@qtech.ru
www.qtech.ru
5
4. ПЕРЕДНЯЯ ПАНЕЛЬ И СВЕТОДИОДНАЯ ИНДИКАЦИЯ

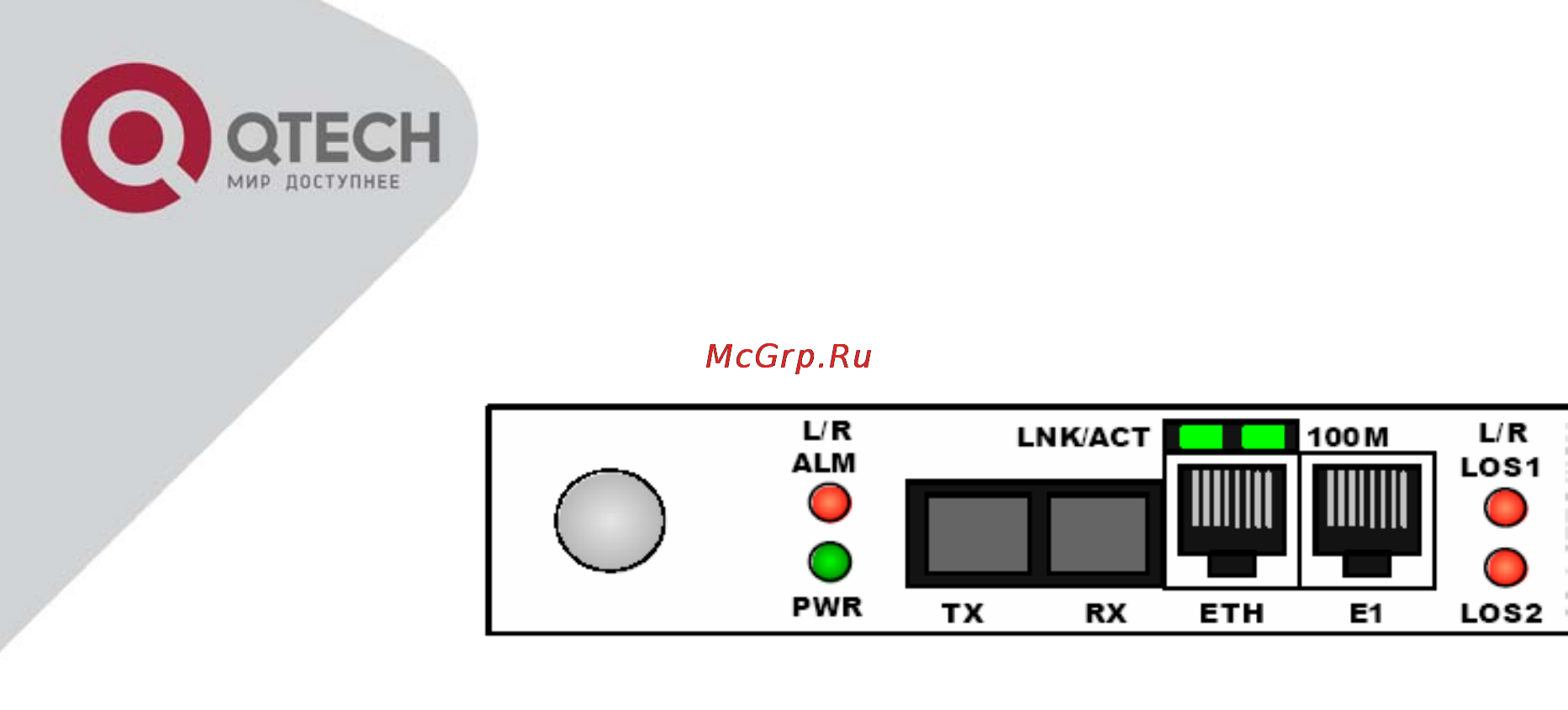

Рисунок 4 -1 Лицевая панель
На лицевой панели расположены светодиодные индикаторы
ПИТАНИЕ (
PWR)
□ питание в норме
ИНДИКАТОРЫ СОСТ
ОЯНИЯ ОПТИЧЕСКОЙ ЛИНИИ
L/R ALM. Красный индикатор з
агорается при наличии аварии на локальной или удаленной стороне:
отсутствие входного сигнала, потеря фрейма, превышение коэффициента ошибок BER уровня 10-3, и
уровня 10-6. Более детальная информацмя доступна через систему сетевого управления.
ИНДИКАТОРЫ СОСТ
ОЯНИЯ ЛИНИИ ETHERNET
LNK/ACT. Зе
леный индикатор горит при наличии соединения. Мигает при обмене данными
100M
o ВКЛ:
соединение установлено на скорости 100 Мбит/с
o ВЫКЛ:
соединение установлено на скорости 10 Мбит/с
ИНДИКАТОРЫ СОСТ
ОЯНИЯ ЛИНИИ E1
L/R LOS1. Наличие авар
ии первого интерфейса Е1
o ВКЛ:
отсутствие входного сигнала или потеря фрейма на локальной стороне
o МИГАЕТ:
отсутствие входного сигнала или потеря фрейма на удаленной стороне
L/R LOS2. Наличие авар
ии второго интерфейса Е1
o ВКЛ:
отсутствие входного сигнала или потеря фрейма на локальной стороне
o МИГАЕТ:
отсутствие входного сигнала или потеря фрейма на удаленной стороне
