+7(495) 797-3311
Москва, Новозаводская ул., 18, стр. 1
info@qtech.ru
www.qtech.ru
6

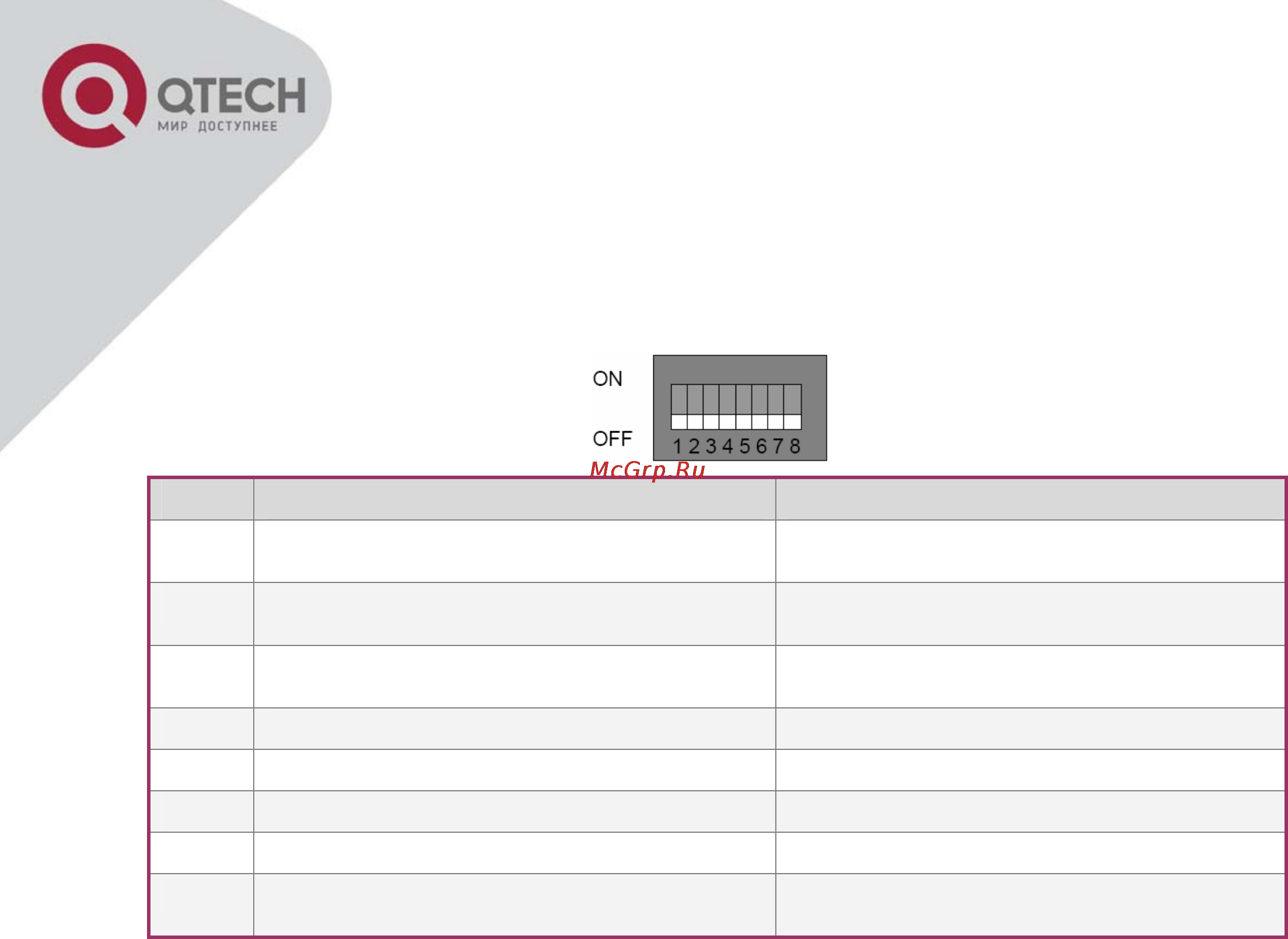

5. УСТАНОВКА ПЕРЕКЛЮЧАТЕЛЕЙ DIP-СВИЧ
5.1. НАЗНАЧЕНИЕ ПЕРЕКЛЮЧАТЕЛЕЙ SW1
Бит# OFF (заводская установка) ON
1 Режим автоопределение интерфейса Ethernet включен Режим автоопределение интерфейса Ethernet
выключен
2 Принудительная установка скорости 100 Мбит/с при
отключенном режиме автоопределения
Принудительная установка скорости 10 Мбит/с при
отключенном режиме автоопределения
3 Принудительная установка Full Duplex при отключенном
режиме автоопределения
Принудительная установка Half Duplex при
отключенном режиме автоопределения
4 Режим трансляции аварий выключен Режим трансляции аварий включен
5 Режим автоопределения MDI/MDX включен Режим автоопределения MDI/MDX выключен
6 Нормальный режим работы первого потока Е1 Установлен удаленный шлейф по первому потоку Е1
7 Нормальный режим работы второго потока Е1 Установлен удаленный шлейф по второму потоку Е1
8 Автоматическое распознавание канала сетевого
управления
Режим принудительного удаленного сетевого
управления
Если режим т
рансляции аварий выключен, это соответствует стандартной функции генерации AIS
(СИАС) оптического мультиплексора. При пропадании сигнала на входе интерфейса Е1 на удаленной
стороне, на выходе соответствующего интерфейса Е1 на локальной стороне будет сформирован
сигнал «все 1».
Если режим т
рансляции аварий включен, и отсутствует сигнал на входе оптического интерфейса,
прекращается передача сигнала по интерфейсам Е1 на локальной и удаленной сторонах. Таким
образом, на терминальном оборудовании Е1, подключенном к мультиплексору, возникает авария
LOS, а не AIS. Режим трансляции аварий предназначен для случая, когда к схеме связи
предъявляются специальные требования.
5.2. НАЗНАЧЕНИЕ ПЕРЕКЛЮЧАТЕЛЕЙ SW2
Двухбитный переключатель SW2 является технологическим и не предназначен для пользовательских
настроек
