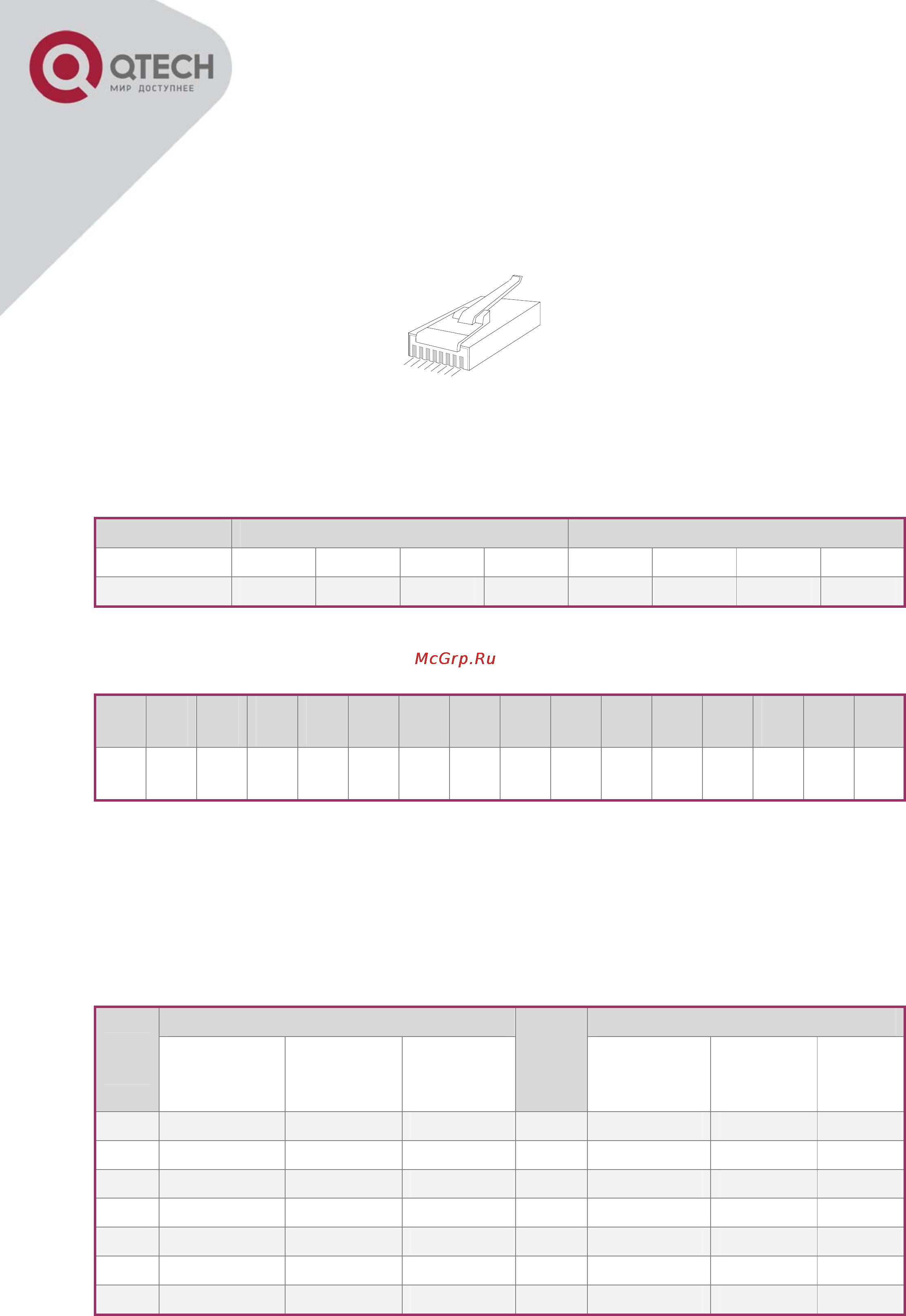

6.10. Порты Е1
Мультиплексор QBM-S63SADH поддерживает 63 потока E1 (RJ45/120 Ом) и один порт внешней син-
хронизации (порт ЕС)
1
8
Рисунок 6 — Нумерация контактов на разъёме RJ45
Таблица 5 — Назначение контактов 120-омного разъёма интерфейса E1
№ потока в порту 1 2
№ контакта 1 2 3 5 6 7 8
Назначение Rx- Rx+ Tx+ Tx- Rx- Rx+ Tx+ Tx-
Таблица 6 — Расположение потоков E1 на задней панели ТМ
1
2
5
6
9
10
13
14
17
18
21
22
25
26
29
30
33
34
37
38
41
42
45
46
49
50
53
54
57
58
61
62
3
4
7
8
11
12
15
16
19
20
23
24
27
28
31
32
35
36
39
40
43
44
47
48
51
52
55
56
59
60
EC
63
Взаимосвязь потоков Е1 и TU-12 осуществляется с использованием кросс коннекта.
Различные производители оборудования SDH используют различные схемы размещения потоков в
структуре модуля, три типичные схемы показаны в таблице 7. В системе управления имеется возмож-
ность изменения схемы размещения.
Таблица 7 — Схемы размещения потоков E1
TUG3-TUG2-TU12 TUG3-TUG2-TU12
№ E1
Motorola QTECH Huawei
Lucent ZTE
Marconi
№ E1
Motorola
QTECH
Huawei
Lucent
ZTE
Marconi
1 1-1-1 1-1-1 1-1-1 33 2-5-2 3-4-2 2-4-3
2 1-2-1 2-1-1 1-1-2 34 2-6-2 1-5-2 2-5-1
3 1-3-1 3-1-1 1-1-3 35 2-7-2 2-5-2 2-5-2
4 1-4-1 1-2-1 1-2-1 36 2-1-3 3-5-2 2-5-3
5 1-5-1 2-2-1 1-2-2 37 2-2-3 1-6-2 2-6-1
6 1-6-1 3-2-1 1-2-3 38 2-3-3 2-6-2 2-6-2
7 1-7-1 1-3-1 1-3-1 39 2-4-3 3-6-2 2-6-3
11
