6. Инсталляция
QBM-S63SADH, как транспортная платформа, обеспечивает кроссконнект и мультиплексирование
сигналов в модуль уровня STM-1, для дальнейшей передачи по волоконно оптическим линиям связи
синхронной цифровой иерархии (SDH). Размещение сигналов, поступающих по трибутарным портам,
в структуру STM-1, управляется программным обеспечением, кроссконнектом, и будет рассмотрено
далее.
6.1. Фронтальная панель
6

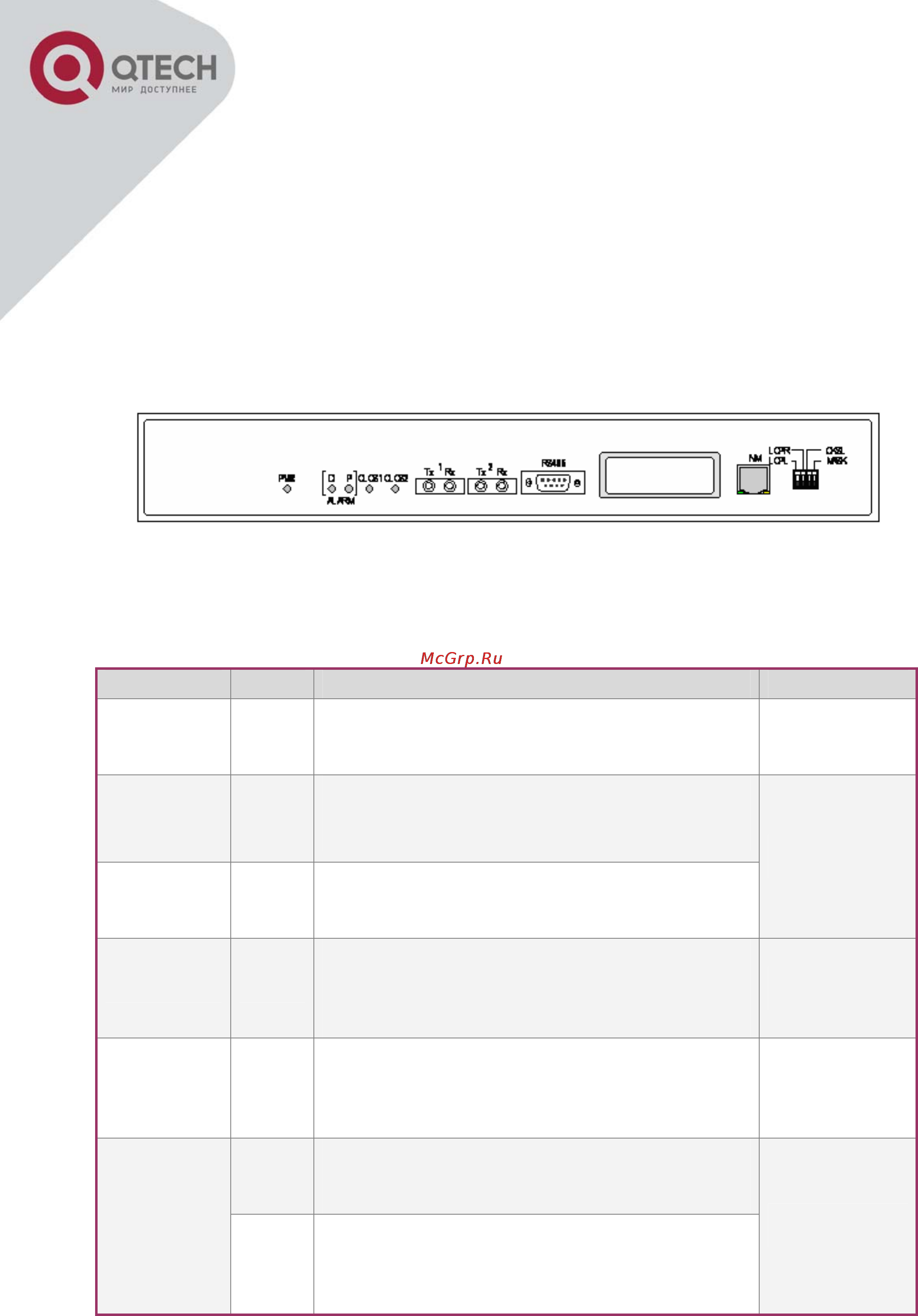

Рисунок 1 — Фронтальная панель мультиплексора
6.2. Сигнальная индикация
Таблица 1 — светодиодная индикации
Индикатор Цвет Описание Примечание
PWR Зелёный
Индикатор питания 5В
Горит: питание включено
Погашен: питание отсутствует
ALARM D Жёлтый
Индикатор отсроченной аварии
Горит: наличие аварии
Погашен: отсутствие аварии
ALARM P Красный
Индикатор аварии требующей срочной реакции
Горит: наличие аварии
Погашен: отсутствие аварии
Так же определяются
в системе управления
OLOS1 Красный
Индикатор оптического интерфейса
Горит: потеря сигнала на оптическом интерфейсе А
Мигает: потери в структуре модуля STM-1
Погашен: нормальное состояние
Так же определяются
в системе управления
OLOS2 Красный
Индикатор оптического интерфейса
Горит: потеря сигнала на оптическом интерфейсе B
Мигает: потери в структуре модуля STM-1
Погашен: нормальное состояние
Так же определяются
в системе управления
Зелёный
Индикация физического подключения
Горит: Ethernet кабель подключен
Погашен: нет физического подключения
СИД
на разъёме RJ45
порта NM
Жёлтый
Индикатор режима работы Ethernet порта
Горит: полный дуплекс
Погашен: полу дуплекс
Мигает: коллизия
Интерфейс сетевого
управления
