Предустановленный по умолчанию IP адрес имеет значение - 192.192.4.2. ТМ на сети, должны иметь
уникальные IP адреса, которые необходимо установить с использованием Telnet.
Для установки необходимого IP адреса, подключить ТМ к NIC персонального компьютера и подклю-
читься с использованием Telnet по IP адресу предустановленному по умолчанию. Если IP адрес неиз-
вестен, можно использовать сервисный IP адрес 192.192.192.192 или посмотреть его на
дисплее.

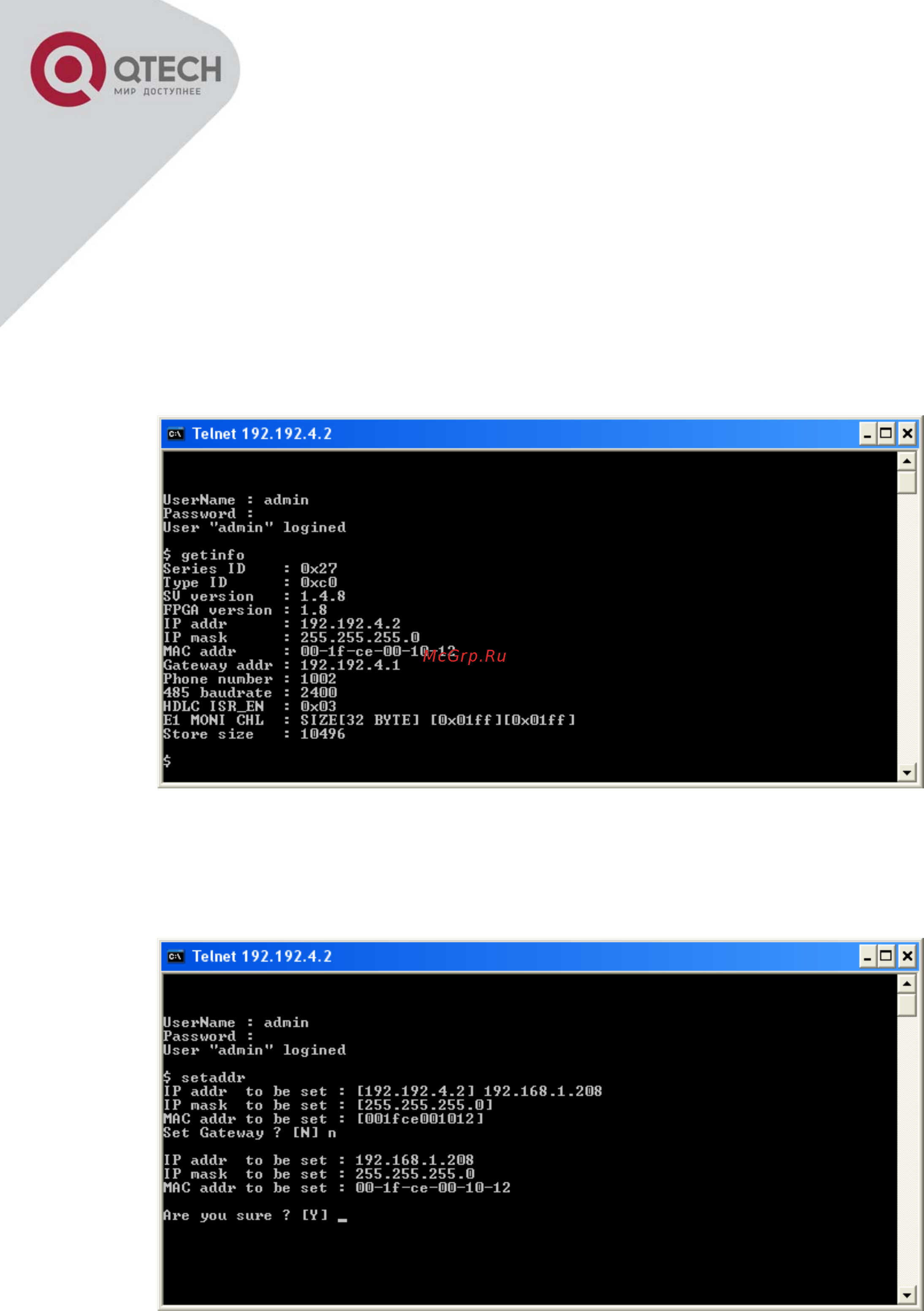

Ввести UserName:admin и Password:admin, для просмотра текущего предустановленного IP адреса
ввести команду getinfo, рисунок 7.
Рисунок 7— Результат выполнения команды getinfo
Для изменения IP адреса необходимо ввести команду setaddr и ввести адрес, маску и при необходи-
мости шлюз (если шлюзовой SDH - мультиплексор который имеет подключение к Ethernet, находится в
другой подсети с ПК с установленной
СУ), рисунок 8.
Рисунок 8 — Результат выполнения команды setaddr
14
