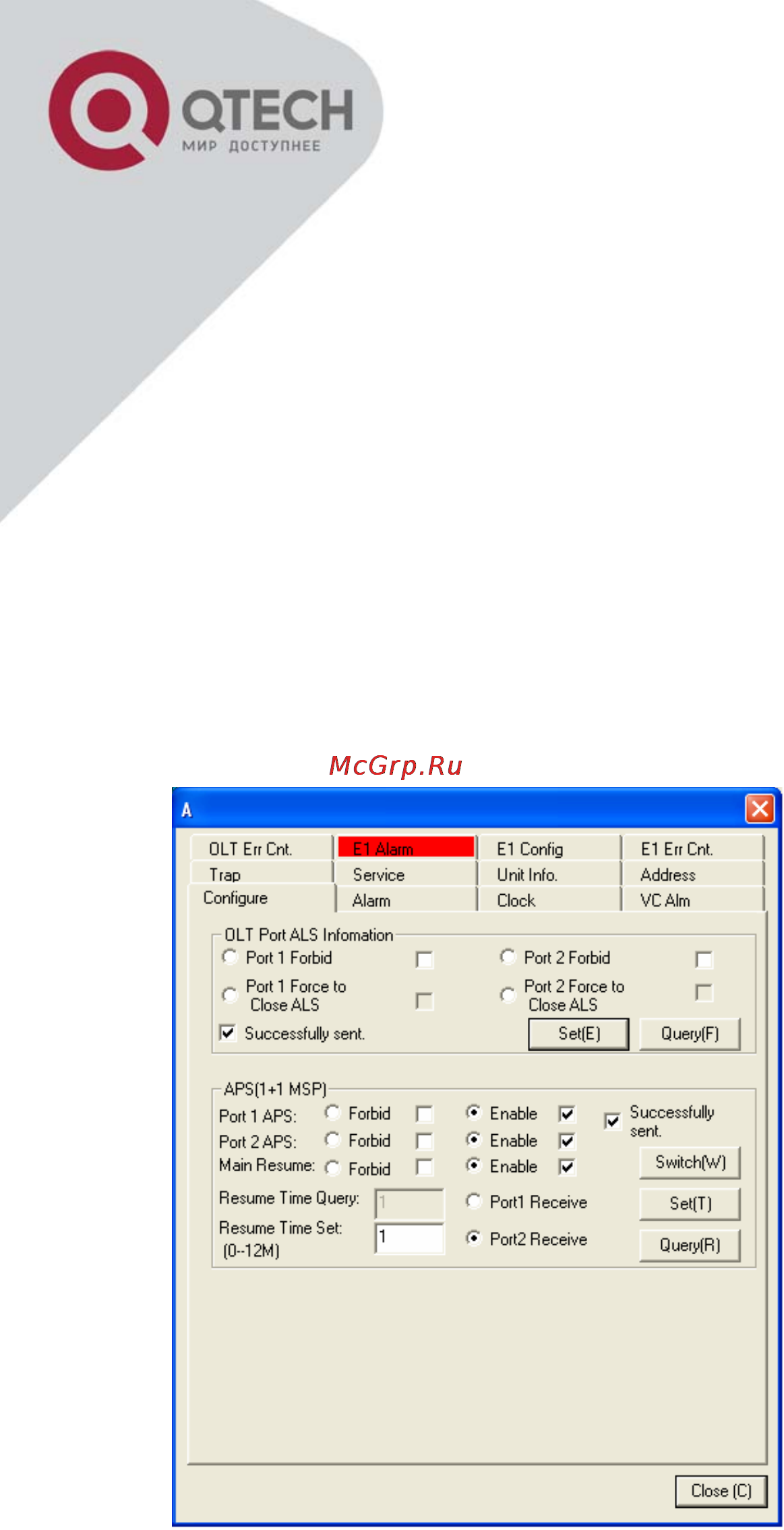

Флаг Enable поля Main Resume позволяет разрешить реверсивный режим защитного переключения, и
задать время перехода на восстановившейся канал.
Поле Resume Time Set позволяет устанавливать время перехода на восстановившейся канал в диа-
пазоне от 0 до 12 минут.
46
