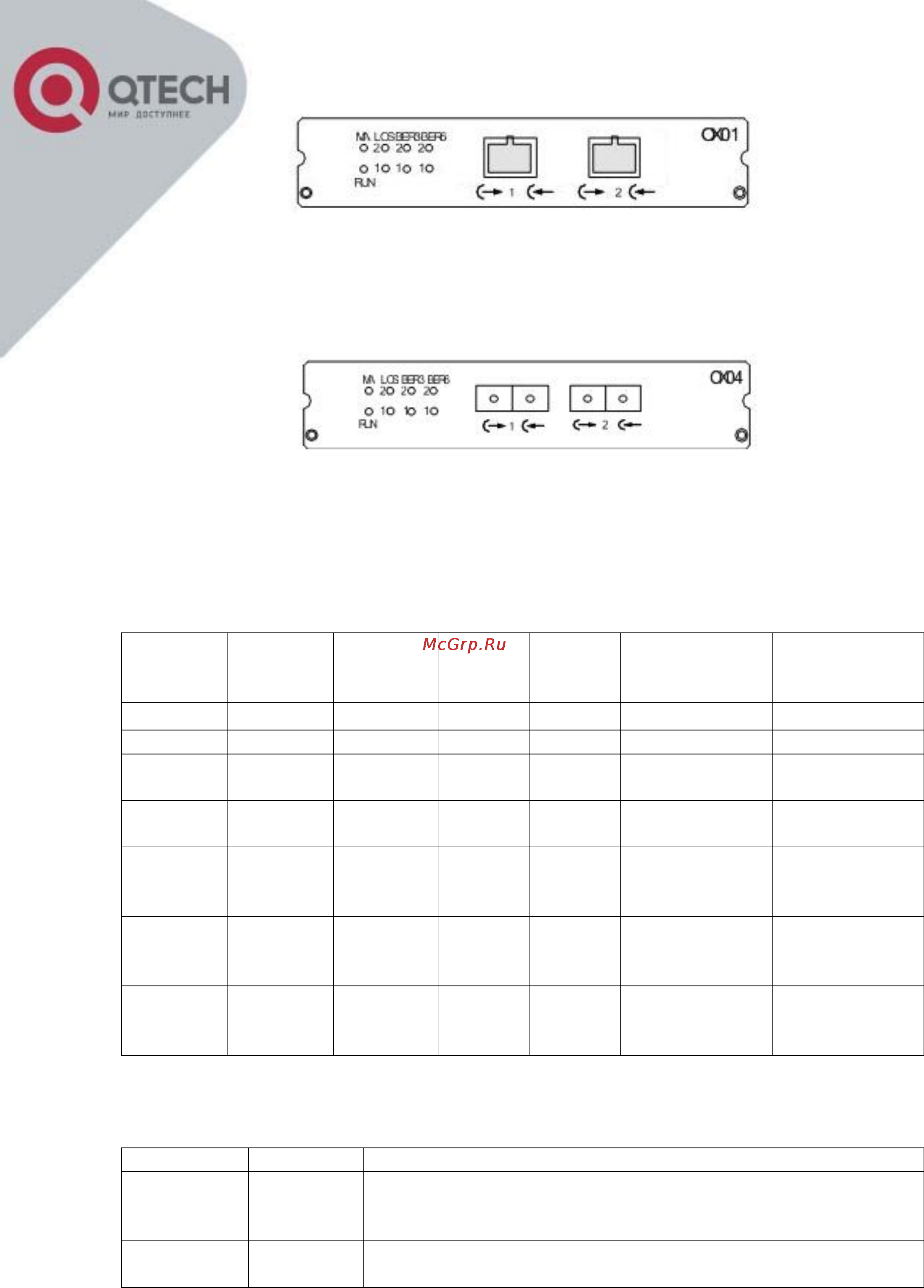

Рисунок 4.3.3 – Фронтальный вид модуля DXC и агрегации QBM-S4-OX01

с фиксированными модулями оптических WDM приёмопередатчиков

Рисунок 4.3.4 – Фронтальный вид модуля DXC и агрегации QBM-S4-OX04

со слотами для установки SFP модулей любых типов

Таблица 4.3.1 – Типы оптических интерфейсов для модулей DXC и

агрегации

Тип

модуля

Длина

волны,

нм

out

,дБм

sens

дБм

Pmax

дБм

Тип

интерфейса

/разъёма

Дальность,

км

OX01 1310 -15~-8 -34 -8 2F,SMF,SC 0-25

OX01/L 1310 -8~-3 -33 -3 2F,SMF,SC 10-60

OX01/S

Tx=1310

Rx=1550

-14~-8 -33 -3 WDM,SMF,SC 0-25

OX01/S5

Tx=1550

Rx=1310

-14~-8 -33 -3 WDM,SMF,SC 0-25

OX01S - - - -

2 слота под

SFP модули

Зависит от

типа

SFP модуля

OX04 - - - -

2 слот

а под

SFP модули

Зависит от

типа

SFP модуля

OX16 - - - -

2 слота под

SFP модули

Зависит от

типа

SFP модуля

Таблица 4.3.2 – Описание светодиодной индикации модулей QBM-S4-

OX01/QBM-S4-OX04/QBM-S4-OX16

Индикатор

Цвет Обозначение

RUN

Зеленый

Мигает: Норма;

Погашен: Аппаратная ошибка или

отсутствие

питания.

Зеленый

Горит: Режим работы модуля - master;

Погашен: Режим работы модуля - protection;
