После изменения параметров, если сессия идет по сервисному IP

адресу необходимо выполнить команду reboot и затем вернуть DIP №1 в

положение OFF, в соответствии с таблицей 4.3.3. Изменения вступят в

силу после перезагрузки.

Разъем аварийной сигнализации расположен на лицевой панели модуля

QBM-S4-NMS (NM02), позволяет подключить световое табло или звуковую

сигнализацию и выводить два типа аварий:

- срочные аварии;

- не срочные аварии.

4.3. МОДУЛИ DXC И АГРЕГАЦИИ STM-1, STM-4 - QBM-S4-OX01 и QBM-S4-

OX04, QBM-S4-EX01

QBM-S4-OX01 и QBM-S4-OX04 представляют собой модули матрицы DXC

совмещённой с портами OLT уровня STM-1 и STM-4 соответственно.

Модули предназначены для агрегации, кроссовой коммутации как

трибутарных потоков, так и для проходной коммутации. Данные модули

позволяют брать синхронизацию со стыков STM-1 и STM-4. Каждый

мультиплексор QBM-7400 1U позволяет использовать 1 модуль QBM-S4-

OX01 или QBM-S4-OX04 (слот X1). Модули QBM-S4-OX01 и QBM-S4-OX04

имеют по 2 OLT порта, могут быть использованы для подключения

мультиплексора в качестве терминального (TM) к базовой сети или в

топологии «цепь», «кольцо» в качестве мультиплексоров ввода-вывода

(ADM). Модули поддерживают работу с различными виртуальными

контейнерами - VC12, VC3, VC4, а так же поддерживают различные

схемы размещения контейнеров. Модули QBM-S4-OX01 и QBM-S4-EX01

поддерживает агрегатный стык STM-1, QBM-S4-OX04 – агрегатный стык

STM-4.

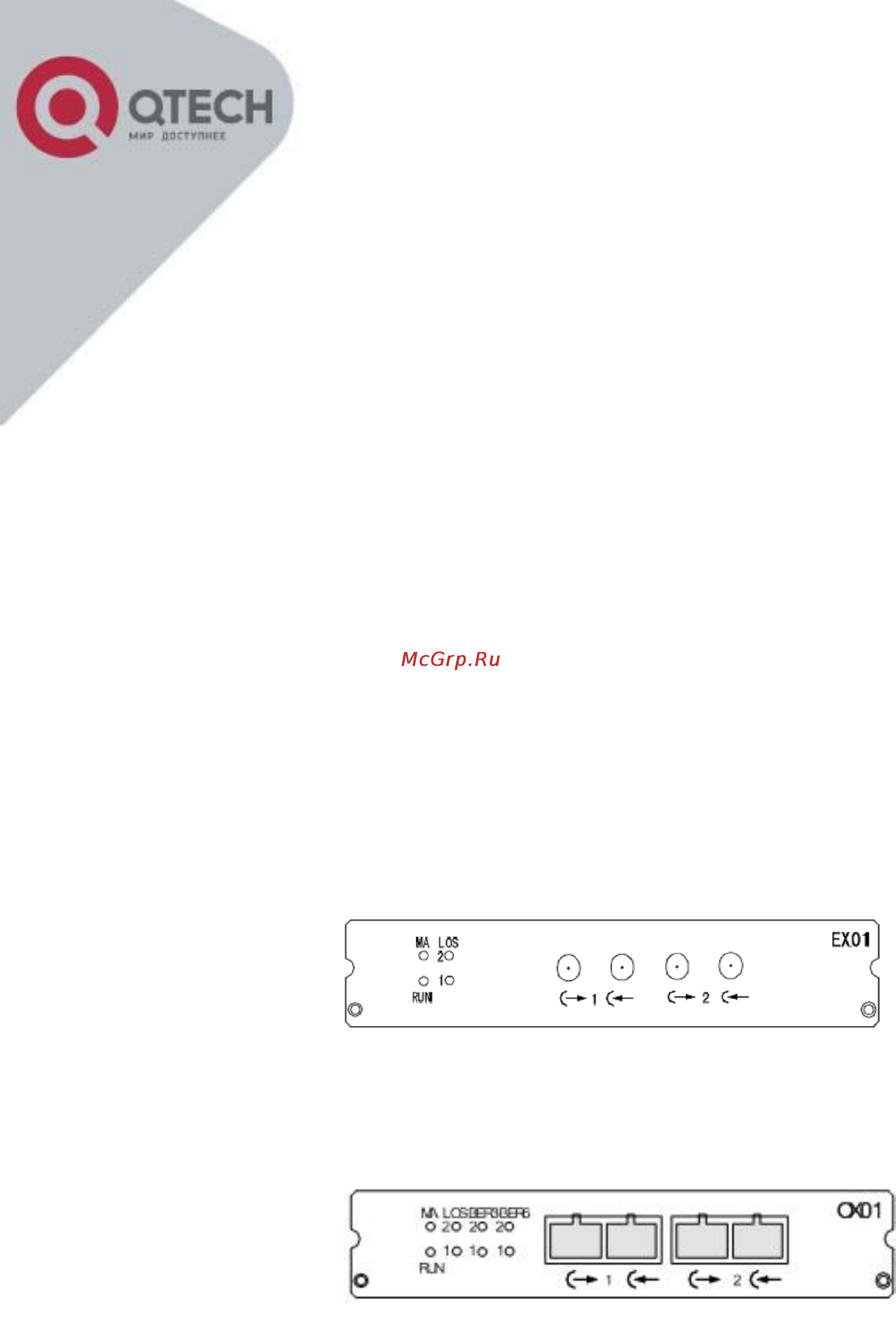

Рисунок 4.3.1 – Фронтальный вид модуля DXC и агрегации QBM-S4-EX01

с электрическим интерфейсом на разъёмах СС4

Рисунок 4.3.2 – Фронтальный вид модуля DXC и агрегации QBM-S4-OX01

с фиксированными модулями оптических приёмопередатчиков
