Тел/факс +7 (495) 797-3311

Россия, 121309, Москва, Новозаводская ул., 18, стр. 1

Соответствие рекомендациям: Bellcore GR-499-CORE, ANSI T1.102-1993,

ITU-T G.824

Модуль предназначен для подключения трибутарных потоков E3 или DS3

(выбирается переключателем) к сети на основе оборудования SDH.

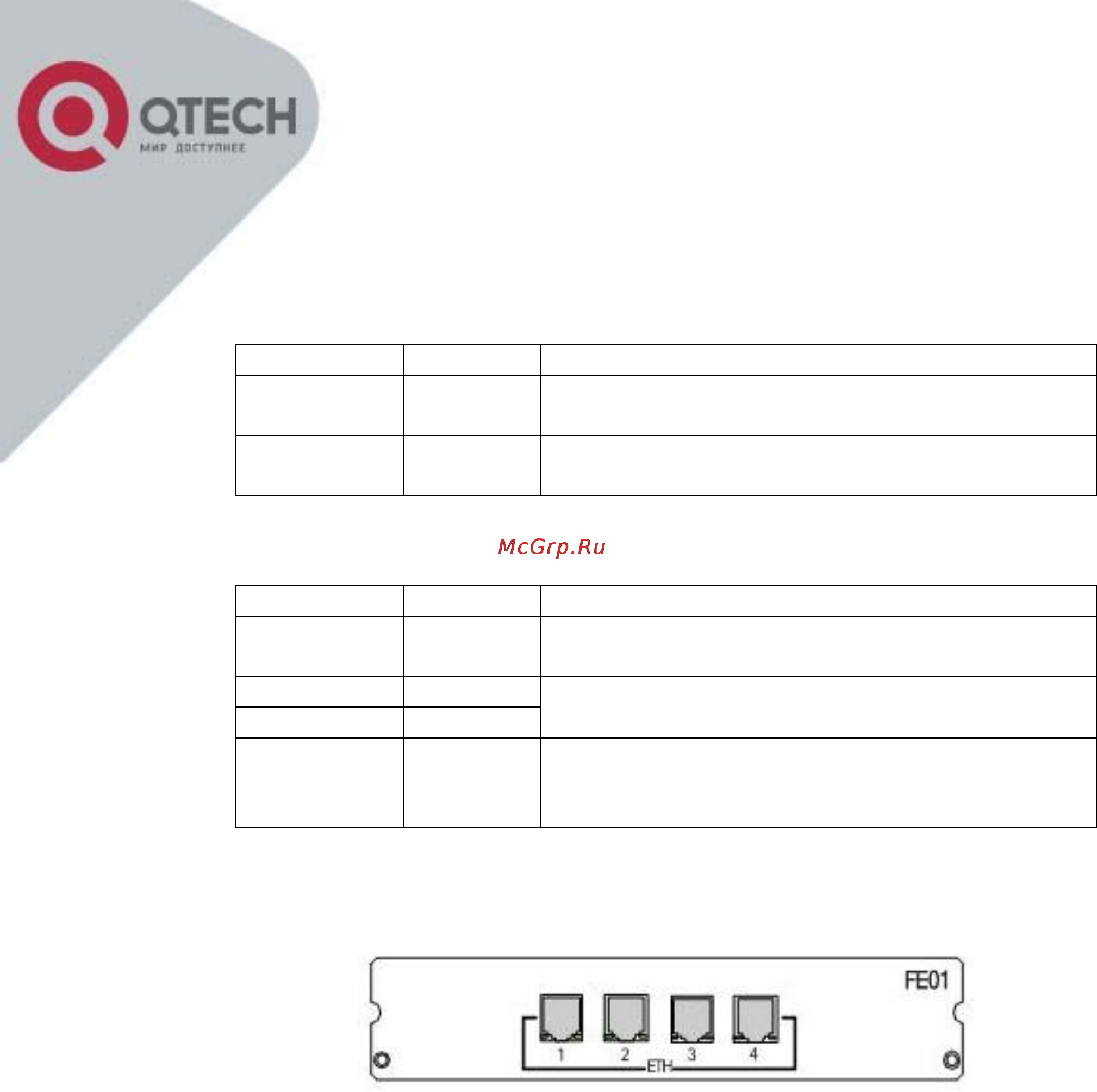

Таблица 4.6.1 – Описание светодиодной индикации модуля QBM-S4-EP02

Индикатор

Цвет Описание

LOS

Красный

Горит: Потеря сигнала

Погашен: Норма

E3/DS3

Зелёный

Горит: Выбран E3

Мигает: Выбран DS3

Таблица 4.6.2 – Назначение колодки DIP переключателей К1

№ перек. Метка Описание

K1(1)

ON: Выбран E3

OFF: Выбран DS3

K1(2)

K1(3)

Зарезервированы

K1(4)

ON: Аппаратная установка E3/DS3.

OFF:

Выбран из системы управления

E3/DS3

4.7. МОДУЛЬ ТРИБУТАРНЫХ ИНТЕРФЕЙСОВ ETHERNET - QBM-S4-FE01

Рисунок 4.7.1 – Фронтальный вид модуля QBM-S4-FE01

Поддержка GFP в соответствии с ITU-T G.7041;

Поддержка VCAT в соответствии с ITU-T G.707;

Поддержка LCAS в соответствии с ITU-T G.7042;

Поддержка скорости 10/100 Мбит/с;

Поддержка Auto-MDI/MDIX;

Модуль предназначен для передачи трафика Ethernet, по технологии

EoS (Ethernet over SDH), через сеть SDH и может быть установлен в

один из универсальных слотов S1-S4.

Поддержка виртуальной конкатенации VCAT на уровне контейнеров VC12.

Поддержка 4-х групп виртуальной конкатенации – VCG. Одна группа VCG

на один порт Ethernet (ETH1 – VCG1, ETH2 – VCG2, ETH3 – VCG3, ETH4

– VCG4).

Пропускная способность организуемого канала изменяется путём

изменения количества контейнеров VC12 (членов VCG). В одну VCG

может входить от 1 до 46 контейнеров VC12, тем самым обеспечивая

пропускную способность канала от 2 до 100 Мбит/с соответственно.
