Максимальное количество контейнеров выводимых с модуля QBM-S4-FE01,
на шину и DXC равно 63 VC12. Это количество (63 VC12) контейнеров
распределяется в нужных пропорциях между четырьмя группами
виртуальной конкатенации (VCG1-VCG4).
Таблица 4.7.1 – Назначение контактов разъёма RJ-45
4.8. МОДУЛЬ ТРИБУТАРНЫХ ИНТЕРФЕЙСОВ ETHERNET - QBM-S4-FE02

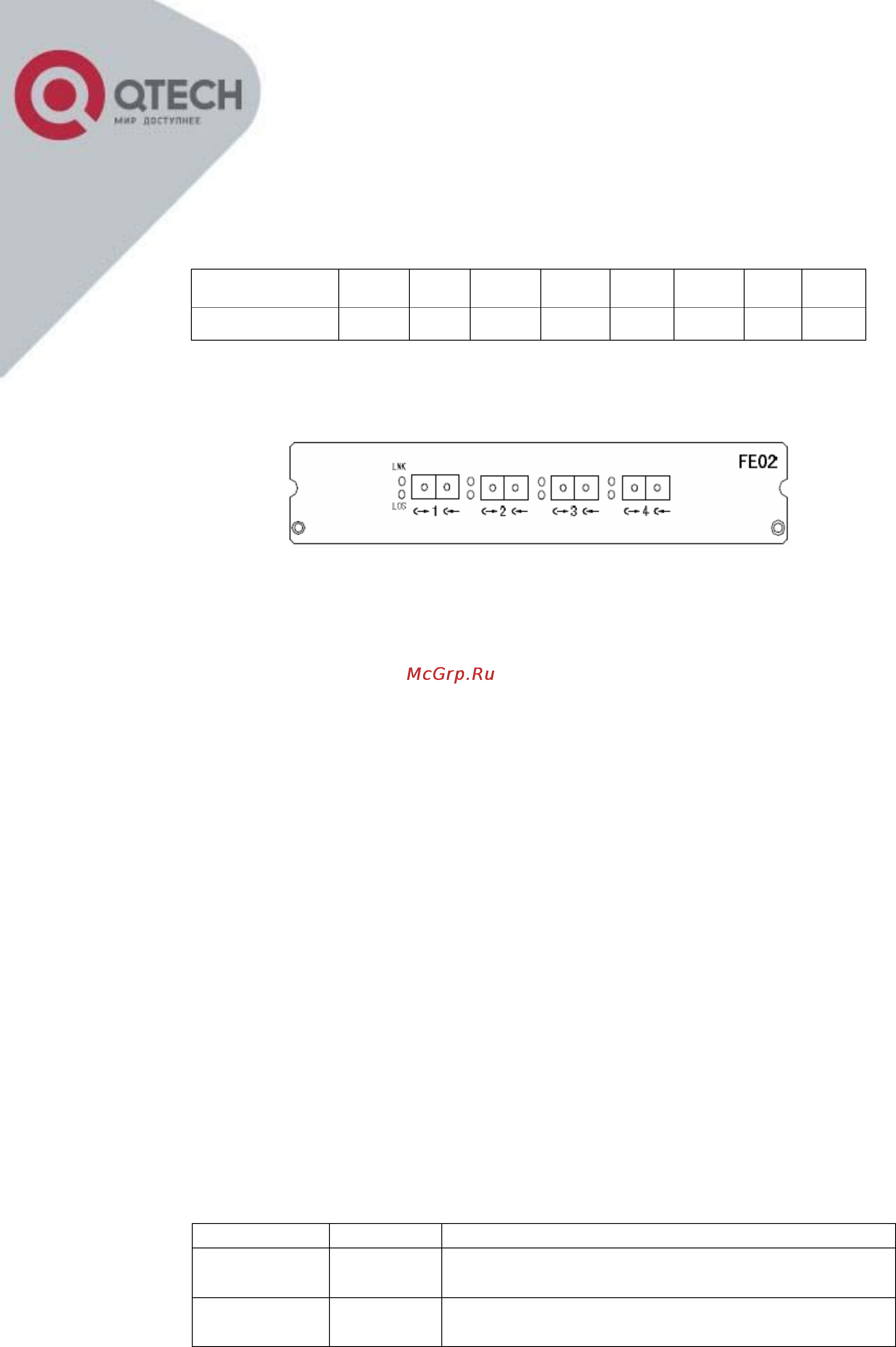

Рисунок 4.8.1 – Фронтальный вид модуля QBM-S4-FE02
4 SFP слота для установки любых типов SFP модулей;
Скорость интерфейсов 100 Мбит/с;
Поддержка GFP в соответствии с ITU-T G.7041;
Поддержка VCAT в соответствии с ITU-T G.707;
Поддержка LCAS в соответствии с ITU-T G.7042.
Модуль предназначен для передачи трафика Ethernet, по технологии
EoS (Ethernet over SDH), через сеть SDH и может быть установлен в
один из универсальных слотов S1-S4.
Поддержка виртуальной конкатенации VCAT на уровне контейнеров VC12.
Поддержка 4-х групп виртуальной конкатенации – VCG. Одна группа VCG
на один порт Ethernet (ETH1 – VCG1, ETH2 – VCG2, ETH3 – VCG3, ETH4
– VCG4).
Пропускная способность организуемого канала изменяется путём
изменения количества контейнеров VC12 (членов VCG). В одну VCG
может входить от 1 до 46 контейнеров VC12, тем самым обеспечивая
пропускную способность канала от 2 до 100 Мбит/с соответственно.
Максимальное количество контейнеров выводимых с модуля QBM-S4-FE01,
на шину и DXC равно 63 VC12. Это количество (63 VC12) контейнеров
распределяется в нужных пропорциях между четырьмя группами
виртуальной конкатенации (VCG1-VCG4).
Таблица 4.8.1 – Описание светодиодной индикации модуля QBM-S4-FE02
Индикатор
Цвет Описание
LOS
Красный
Горит: Потеря оптического сигнала
Погашен: Норма
LINK
Зелёный
Горит: Соединение установлено
Погашен: Соединение отсутствует
№ контакта
1
2 3 4 5 6 7 8
Назначение
TxD+
TxD- RxD+
- - RxD-
- -
Содержание
