4.6 МОДУЛЬ OW(LA01)

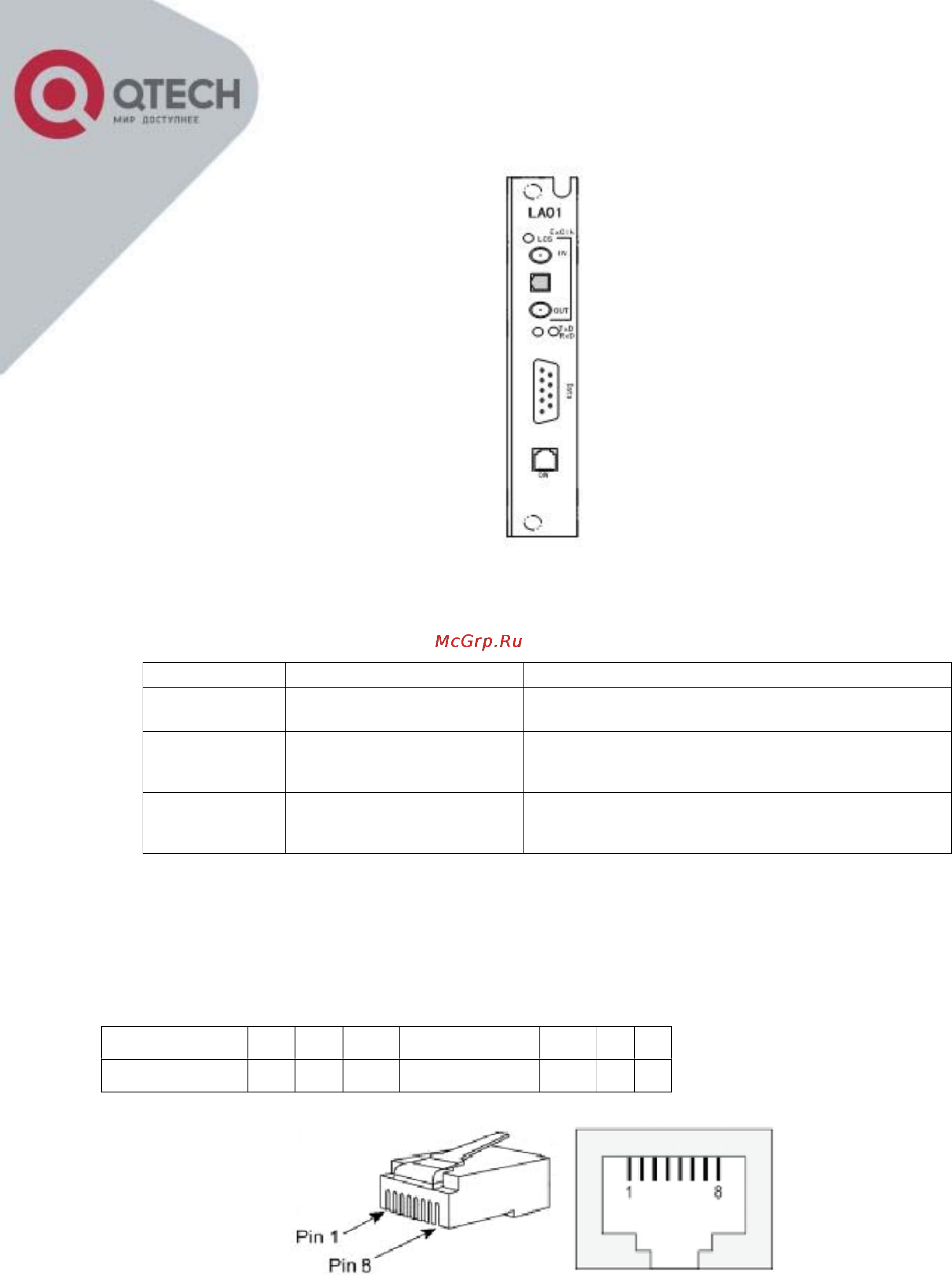

Рисунок 16 – Фронтальный вид модуля LA01.

Таблица 13 – Индикация модуля LA01.

Индикатор Цвет индикатора Описание

LOS Красный

Горит: потеря сигнала синхронизации;

Погашен: норма;

Tx Зеленый

Мигает: режим передачи данных;

Погашен:

процесс передачи данных не

идет.

Rx Зеленый

Мигает: режим приема данных;

Погашен: процесс приема данных не

идет.

Тип коннектора OW – RJ-11, набор телефонного номера #NNNN, где NNNN-

номер заданный в системе управления, например 1234. Необходимо

использовать overhead Е1 с помощью системы управления.

Таблица 14 – Назначение контактов RJ-45.

Рисунок 17 – Расположение выводов на коннекторе RJ-45.

Pin 1 2 3 4 5 6 7

Назначение

IN+

GND

OUT+

OUT-

GND
