Таблица 15 – Назначение контактов разъема DB9

Выбор режима RS232 необходимо dip переключателем k1[1] из таблицы

№16. RS232 использует 2,3 и 5 контакты. Синхронный интерфейс

использует 1,4,6,7,8,9 контакты.

Таблица 16 – назначение dip переключателей.

№ dip Описание

K1[1]

Выбор режима RS232

ON: USRT синхронный;

OFF: UART асинхронный;

K1[2]

RJ45/BNC включение заземления.

ON: вкл. заземление;

OFF: выкл. заземление;

K1[3]

Разрешить/запретить асинхронный RS232

ON: разрешить UART;

OFF: запретить UART;

K1[4]

ON: отладочный режим;

OFF: нормальный режим.

Примечание! Когда используется overhead Е2 и канал данных в одно и

тоже время, канал данных прервется на передачу overhead E2. После

прекращения передачи Е2 передача канала данных возобновится.

4.7 МОДУЛЬ FE01 (EOS).

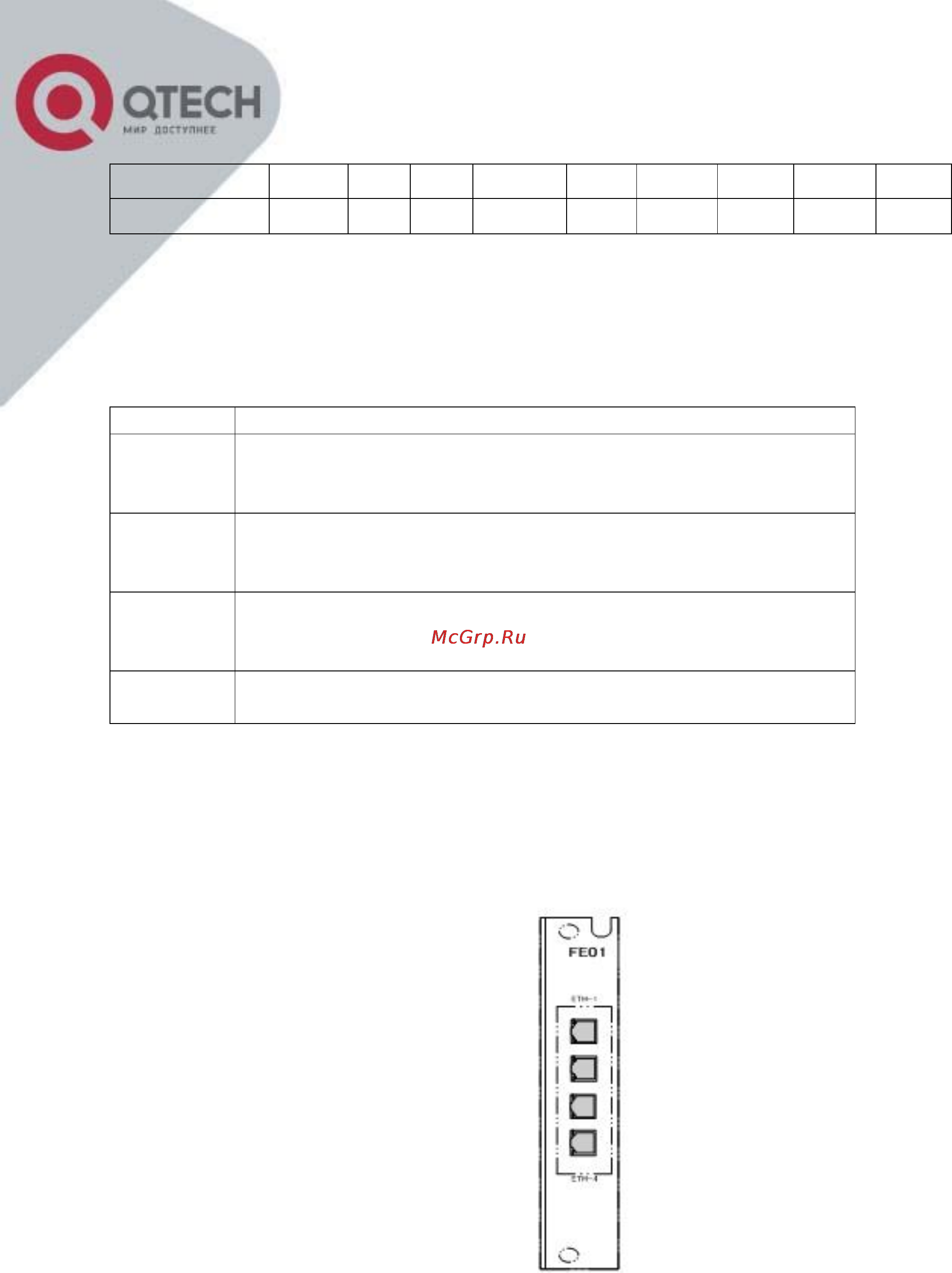

Рисунок 18 – Фронтальный вид модуля FE01.

Модуль предназначен для передачи EoS (Ethernet over SDH) трафика

Ethernet через сеть SDH и может быть установлен в один из

универсальных слотов.

Поддержка VC12 VCAT, VCAT можно выбрать с 1-го по 63-ий, четыре

порта изолированы друг от друга.

DB9

1 2 3 4 5 6 7 8 9

Назначение

TCLK

RxD

TxD

TCLK+

GND TXD+

TXD-

RXD+

RXD-
