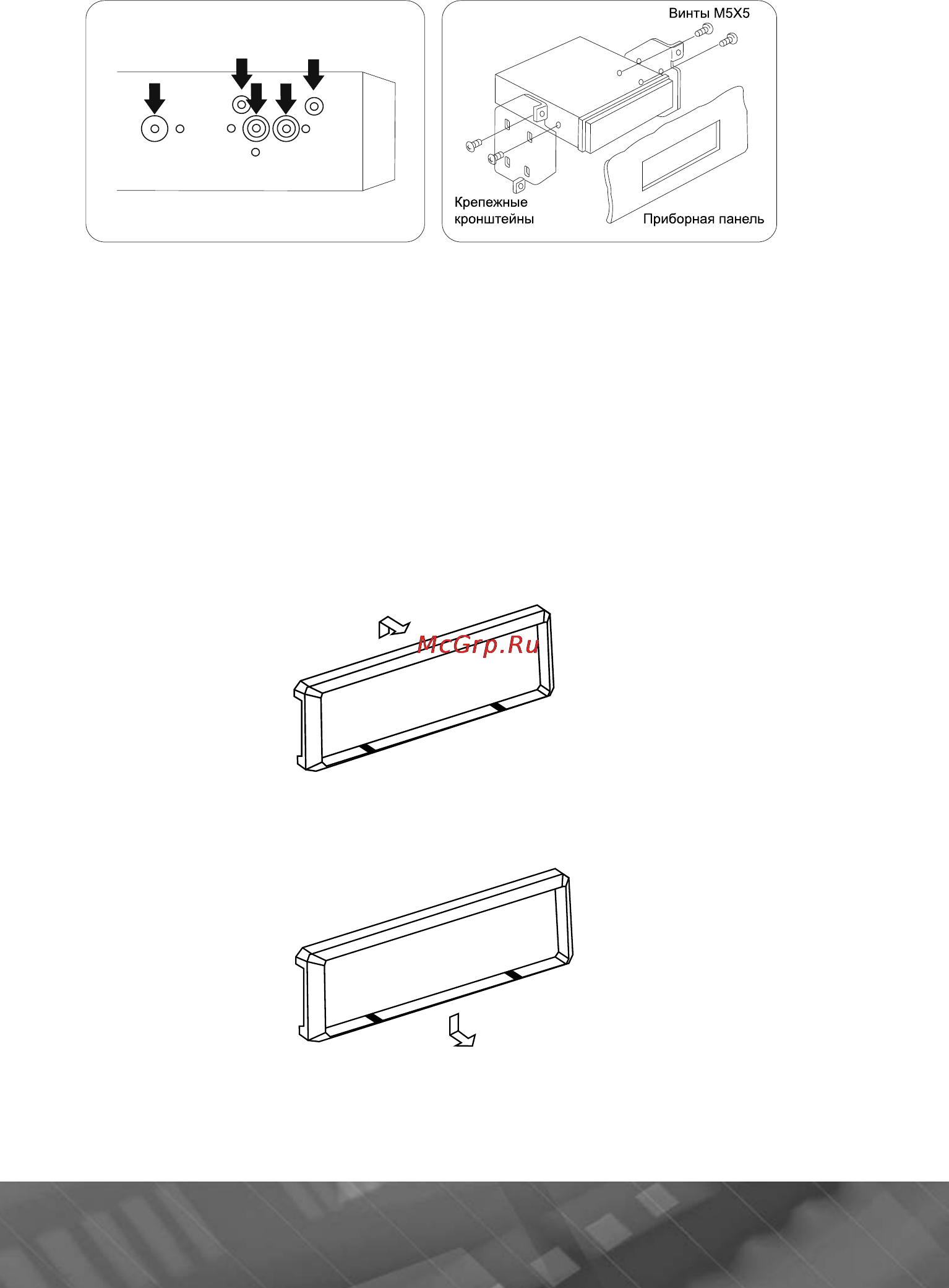

Второй вариант установки Данный вариант установки предусматривает использование отверстий которые находятся на боковых панелях устройства устройство на крепежных кронштейнах штатного радиоприемника резьбовых Закрепите Примечание При установке по второму методу кожух и декоративная внешняя рамка не используются крепёжные скобы необходимо удалить Выберите положение кронштейнов при котором резьбовые отверстия кронштейнов будут совмещены с резьбовыми соединениями на корпусе устройства Закрепите кронштейны с обеих сторон устройства не менее чем в двух местах Для этого используйте винты необходимого типа и размера в зависимости от типа резьбовых отверстий на кронштейне Установка и снятие декоративной рамки После установки устройства в приборную панель по первому варианту закрепите на нем декоративную рамку Для снятия рамки приподнимите ее верхнюю часть и выдвиньте вперед Затем отведите нижнюю часть рамки вниз и также выдвиньте ее вперед после чего снимите рамку с устройства 48 РРОЬОСУ МОП 723
