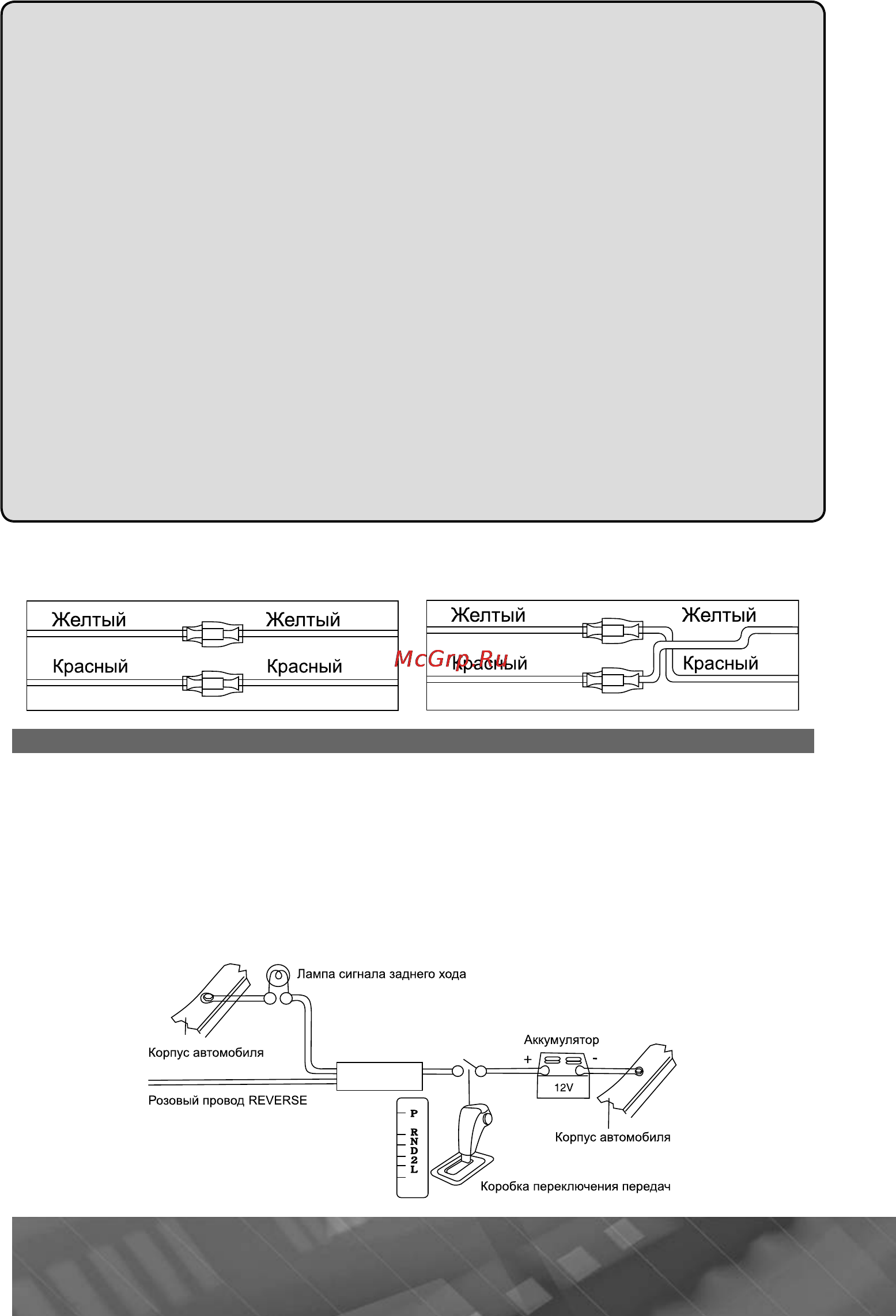

ВНИМАНИЕ Неверное подключение устройства может привести к его поломке и лишению права на гарантийное обслуживание В данном устройстве используются усилители мощности подключенные по мостовой схеме При подключении динамиков не допускается замыкание проводов на массу автомобиля на провод питания 12 В или друг с другом Красный провод устройства должен быть подключен к цепи зажигания во избежание разряда аккумуляторной батареи автомобиля при продолжительной стоянке Жёлтый провод устройства должен быть подключен к проводу с постоянным напряжением 12 В даже при выключенном зажигании Если Вы не нашли такого провода то подключитесь к плюсовой клемме аккумулятора после блока предохранителя Чёрный провод устройства должен бьп ь подсоединён к заземлённой металлической части автомобиля Если Вы не смогли найти подходящий болт или винт просверлите отверстие в металлической детали автомобиля и винтом закрепите в нём провод Для обеспечения хорошего заземления удалите краску и грязь с тех областей поверхности с которыми соприкасается провод В случае сброса настроек устройства после выключения зажигания поменяйте местами подключение желтого и красного провода как показано на рисунке Желтый Желтый Красный Красный Назначение проводов Оранжевый 11_1_им I Подключите данный провод к лампе габаритных огней При включении габаритных огней в тёмное время суток яркость подсветки ТЕТ экрана и ЬСО дисплея будет снижена чтобы не слепить глаза в дневное время яркость дисплея повышена для более чёткой видимости изображения Розовый REVERSE 50 PROLOGY MDD 723
