Èçìåíåíèå îòìåíû îáðàáîòêè
âðåìåíè ïåðåõîäà
В системном ПО PM1D версий до 1.2 управление
любым фейдером во время перехода вызывало отмену
обработки перехода с одного режима на другой для
данного канала. Однако из-за того, фейдер на микшере
может быть сдвинут случайно, в этой версии ПО эта
автоматическая отмена отключена, чтобы избежать
случайностей.
Если Вы хотите отменять обработку времени перехо-
да как раньше, сдвиньте фейдер, удерживая одну из
следующих кнопок:
• Кнопку [SHIFT/GRAB] данного блока ввода дан-
ных.
• Кнопку [SHIFT] группы CHANNEL SELECT блока
SELECTED INPUT CHANNEL.
• Кнопку [SHIFT] группы CHANNEL SELECT блока
SELECTED OUTPUT CHANNEL.
Îïåðàöèÿ ïåðåòàñêèâàíèÿ äàííûõ
ýôôåêòîâ (ýêðàí EFFECT ASSIGN)

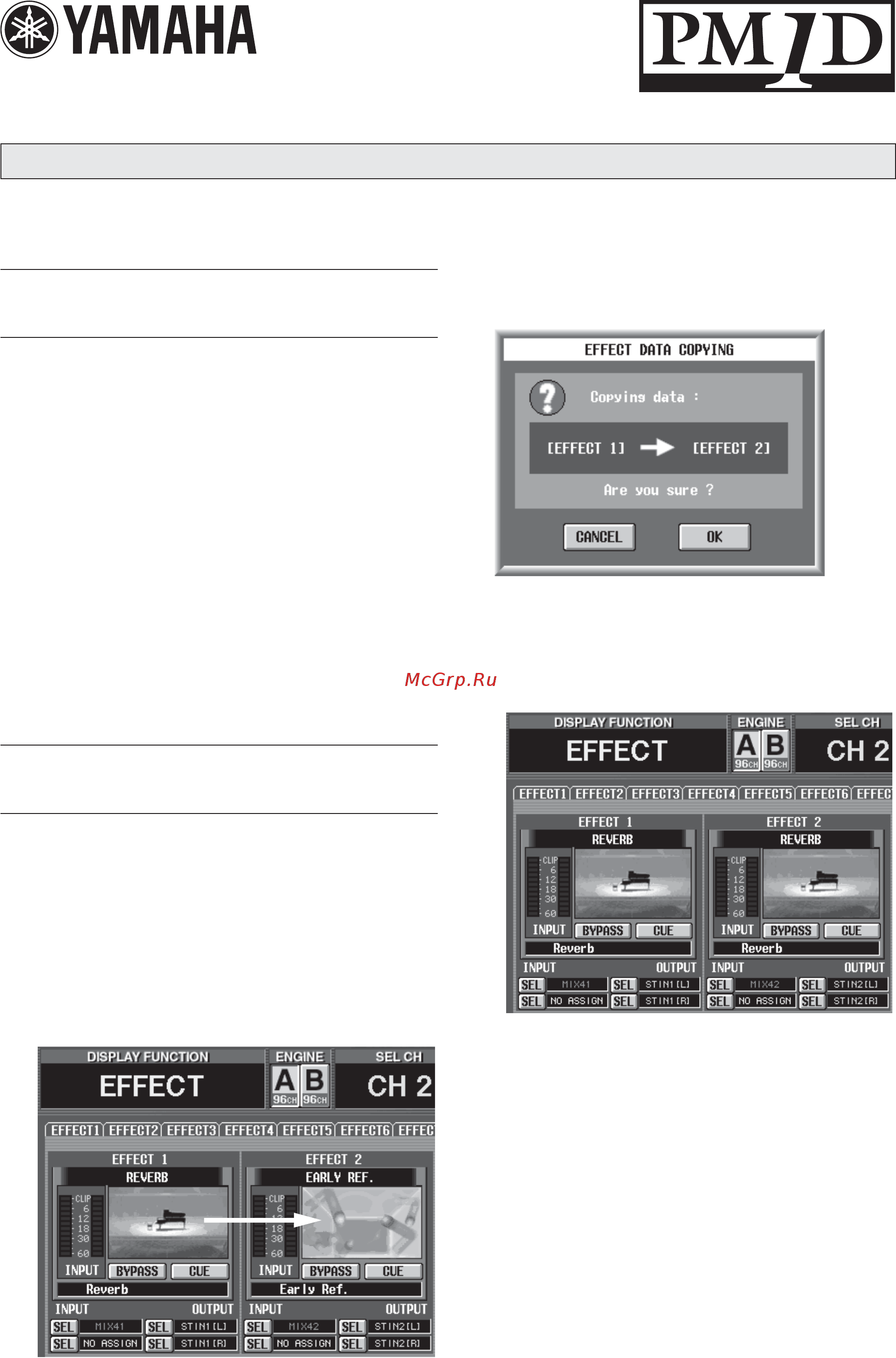

Сейчас в функции EFFECT экрана EFFECT ASSIGN
Вы можете использовать технологию Drag & Drop (пе-
ретаскивания) для копирования всех настроек эффек-
та. Для этого сделайте следующее:
1. В экране EFFECT ASSIGN щелкните график
типа эффекта для копирования исходного
внутреннего эффекта (1–8) и перетащите его на
график целевого внутреннего эффекта.
Всплывающее окно попросит Вас подтвердить опера-
цию копирования.
2. Для выполнения копирования щелкните кноп-
ку OK. Для отмены щелкните кнопку CANCEL
(Отмена).
Если Вы щелкните кнопку OK все параметры,
включая тип эффекта, будут скопированы.
Ñïðàâî÷íûå ñòðàíèöû
• Раздел Программное обеспечение, стр. 12.
Ц
ИФРОВАЯ АУ
Д
ИО МИКШЕРНАЯ СИСТЕМА
Благодарим Вас за приобретение CS1D.
Äîïîëíåíèÿ è èçìåíåíèÿ â ñèñòåìíîì ÏÎ PM1D âåðñèè 1.25
Этот документ поясняет добавленные функции и изменения в системном программном обеспечении PM1D
версии 1.25.
