Введние в DME Satellite
Системные примеры

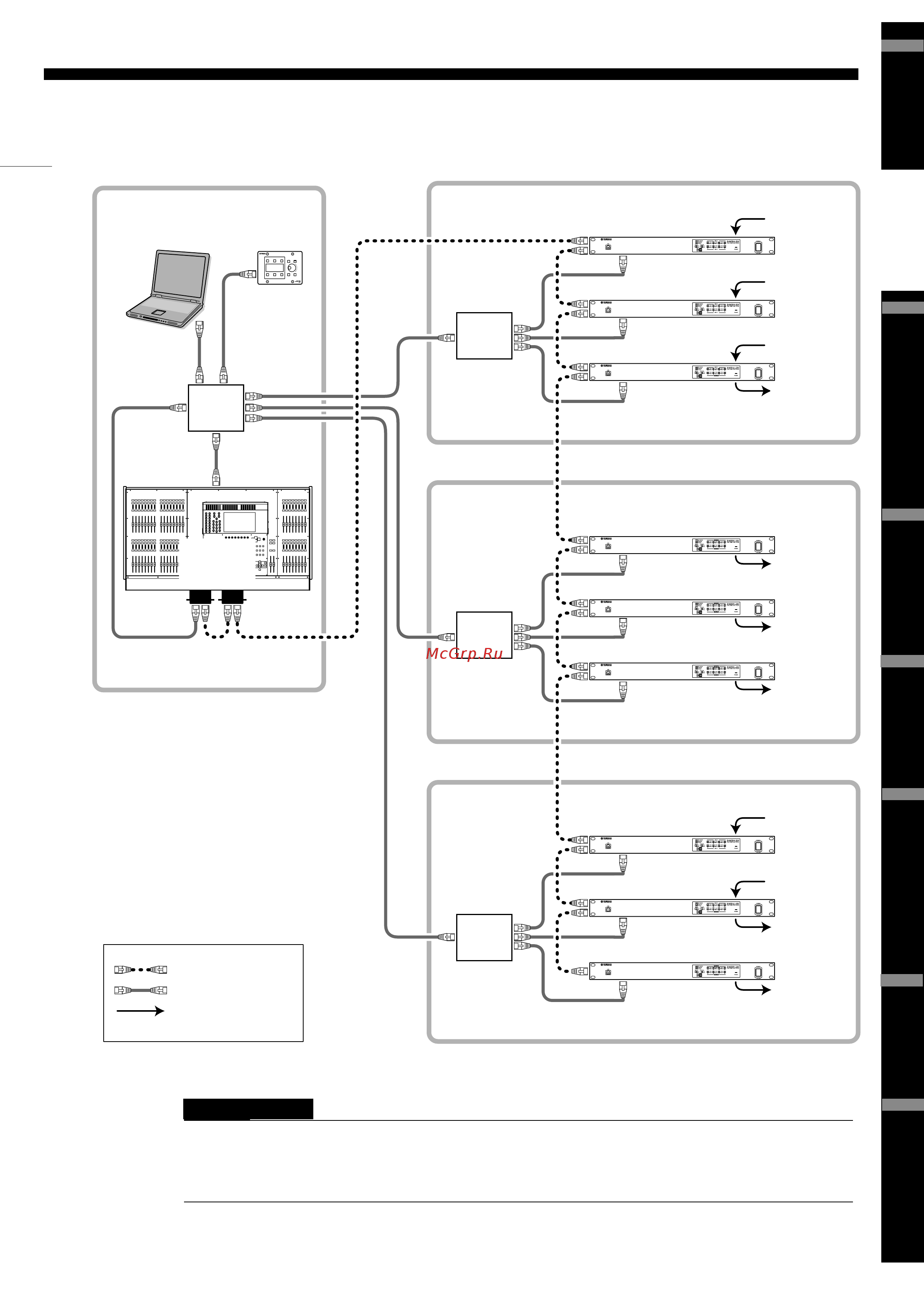

Много DME Satellite устройств: крупномасштабная система
Подключите компьютер к [IN] разъему, к первой последовательной шине EtherSound устройства.
Этот разъем может использоваться в той же сети, что и Ethernet контроллер.
Приборы подключенные к [OUT] коннектору первого EtherSound устройства не могут использо-
ваться в той же сети, что и Ethernet контроллер.
