Полнофункциональный микшер
MG10/2
10
Куда идет сигнал, когда попадает в устройство
На первый взгляд принципиальная схема даже самого скромного микшера выглядит как схема
космической станции. Но в действительности принципиальные схемы помогают понять, как проходит
сигнал в микшере. Далее представлена сильно упрощенная принципиальная схема абстрактного
микшера, которая поможет разобраться в некоторых вещах.

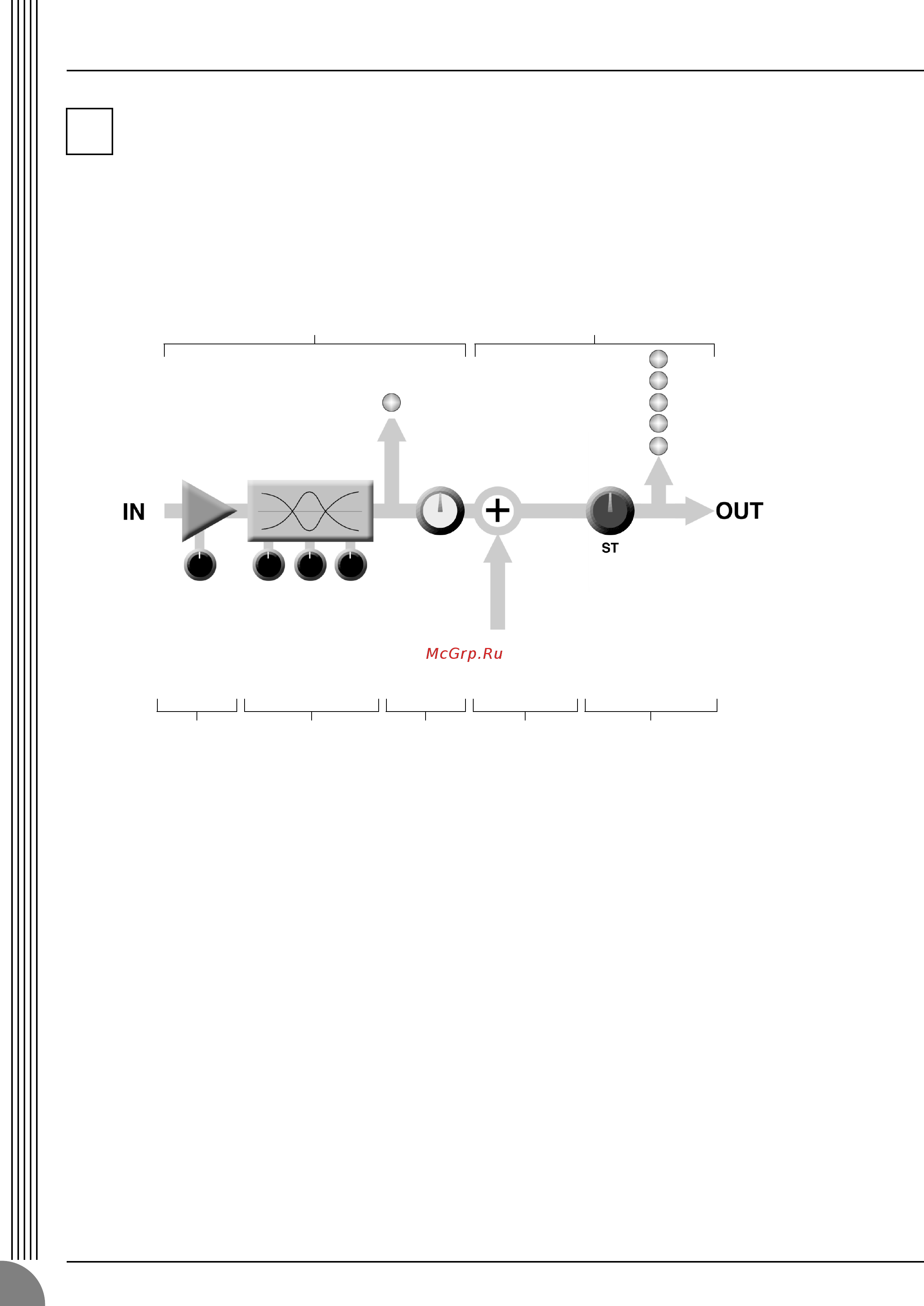

2-1. Упрощенная принципиальная схема микшера
■
Входной канал
1
Предварительный
усилитель
В любом микшере это самая первая и
обычно единственная стадия со
значительным «усилением» или
«предусилением. Предварительный
усилитель имеет регулятор усиления
сигнала, который настраивает
чувствительность входа в соответствии с
уровнем сигнала источника. Слабые
сигналы (например микрофонные)
усиливаются, а сильные — ослабляются.
2
Эквалайзер
Это могут быть просто регуляторы нижних
и верхних частот, а может быть и
полнофункциональный 4-полосный
параметрический эквалайзер. При
увеличении сигнала возрастает и фаза
эквалайзера. В действительности можно
перегрузить входной канал, если задать
слишком большое усиление эквалайзером.
Обычно лучше ослаблять сигнал, чем
усиливать.
3
Индикатор пикового уровня
и фейдер канала
Индикатор пикового уровня канала
является самым важным средством
настройки усиления входного сигнала.
Обратите внимание, что он находится
после предусилителя и эквалайзера.
■
Главная секция
4
Суммирующий усилитель
Именно здесь происходит фактическое
«микширование» сигнала. Здесь сигналы
со всех входных каналов микшера
«суммируются» (смешиваются).
5
Мастер-фейдер и
измеритель уровня
Мастер-фейдер стерео-, моноканала или
шины и измеритель уровня сигнала
основного выхода микшера. В зависимости
от конструкции микшера (например от
числа имеющихся шин и выходов) может
быть несколько видов мастер-фейдеров.
2
1234 5
Входной канал Главная секция
Сигналы с других входных
каналов микшера (если они
назначены этому главному
выходу или «шине»).
