Введение
MG16/4, MG12/4
5
(1) Удостоверьтесь в том, что выключатель питания
микшера находится в положении STANDBY.
Используйте только адаптер типа PA-20,
поставляемый вместе с микшером.
Использование другого адаптера может
привести к повреждению оборудования,
перегреву или пожару.
(2)

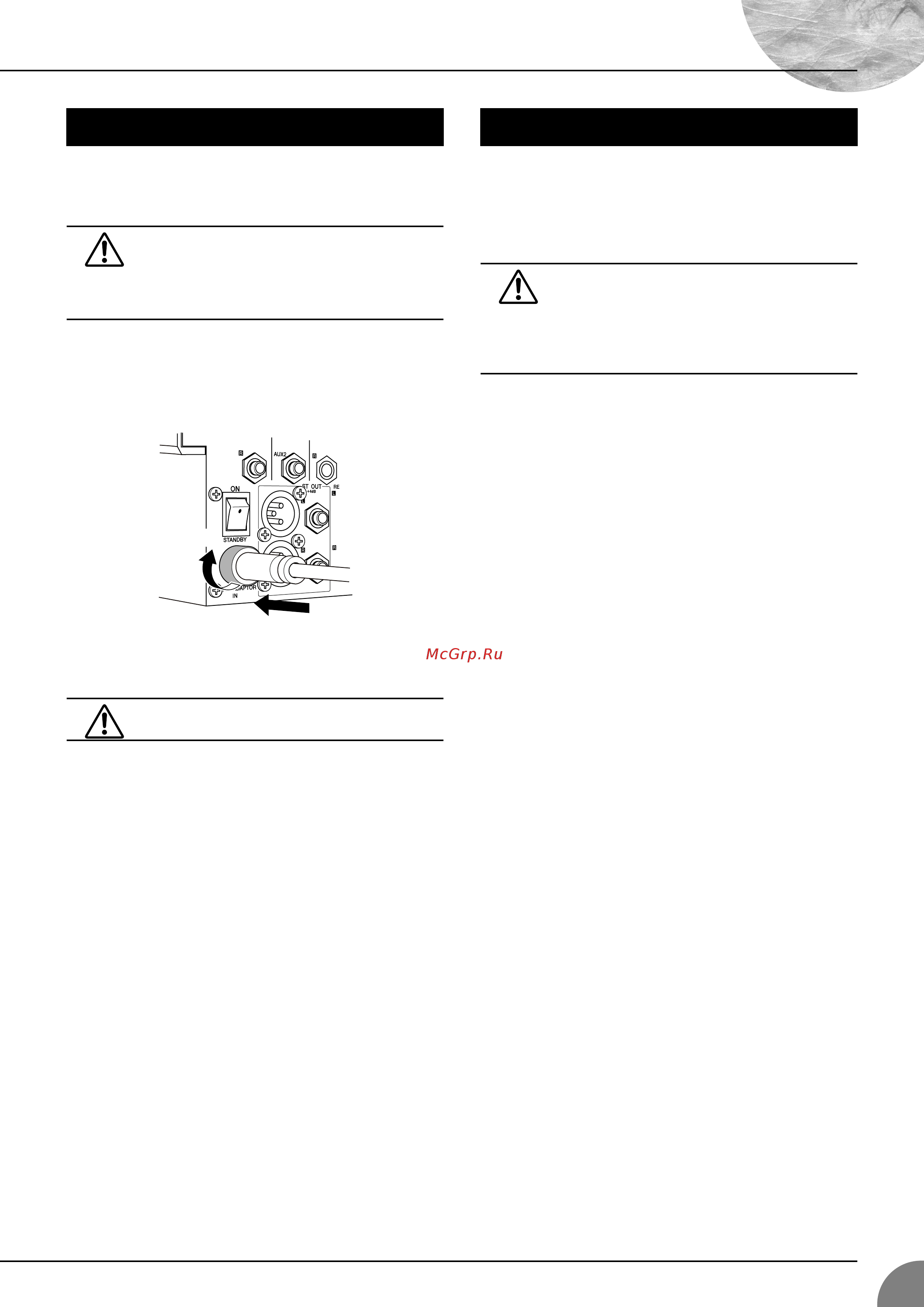

Подключите адаптер к разъему AC ADAPTOR IN
(
1
)
на задней панели микшера, затем поверните
крепежное кольцо по часовой стрелке
(
2
)
, чтобы
-
закрепить подключение.
(3) Вставьте адаптер питания в стандартную бытовую
розетку.
Обязательно отключайте адаптер от сети, если
микшер не используется, а также при грозе.
Нажмите на выключатель питания микшера, чтобы
перевести его в положение ON. Когда вы готовы
выключить устройство, нажмите на выключатель, чтобы
перевести его в положение STANDBY.
Обратите внимание, что, когда переключатель
находится в положении STANDBY, ток
продолжает поступать. Eсли микшер не будет
использоваться в течение долгого времени,
обязательно выньте кабель питания адаптера
из розетки.
Прежде чем включать микшер
1
2
Включение устройства
