Секция METERS/PHONES

С помощью этих индикаторов можно контролировать уровень различных

сигналов: сигнала на выходе ST OUT, сигнала на шинах PFL и AFL, и уровень

сигнала на выходах GROUP OUT. Сигналы шин PFL и AFL, измеряемые

этими индикаторами, могут также контролироваться через наушники,

подключенные к разъему PHONES.

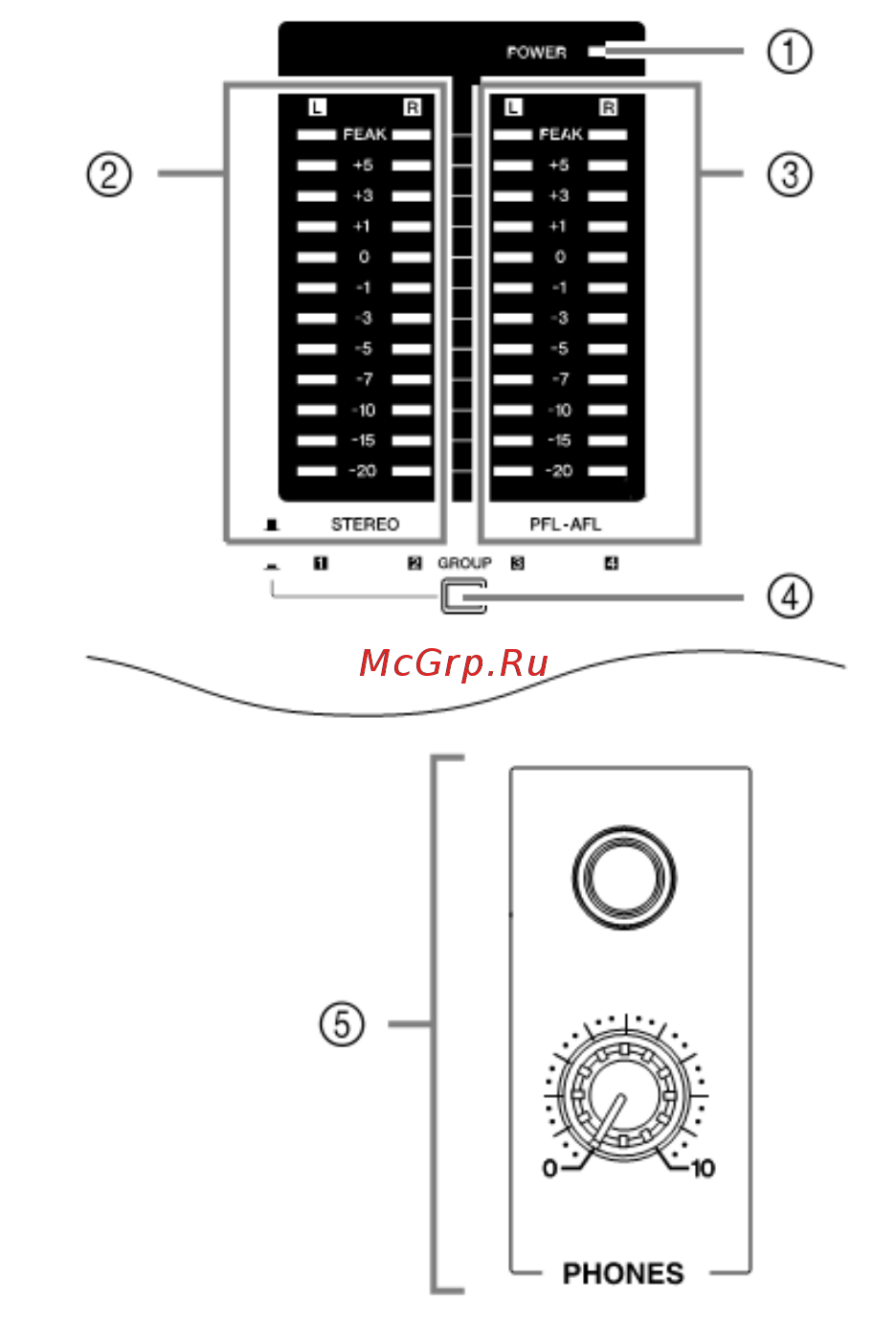

1 Индикатор POWER

Светится, когда питание микшера включено.

2 Индикаторы уровня STEREO

Если кнопка GROUP находится в выключенном состоянии, левый и правый

индикаторы показывают уровень сигнала на выходе ST L и R соответственно.

Если кнопка GROUP нажата, левый индикатор показывает уровень сигнала на

выходе GROUP OUT 3. а правый – GROUP OUT 4. Отметка «0» означает

стандартный уровень. Индикатор PEAK светится красным, когда сигнал

превышает

предельно допустимый уровень.

3 Индикаторы PFL-AFL

Если кнопка GROUP находится в выключенном положении, эти индикаторы

показывают уровень на разъеме PHONES. Если кнопка GROUP включена,

левый индикатор показывает уровень на выходе GROUP OUT 3, а первый -
