Соединение PM1D Manager и консоли/механизма
Если вы подсоединяете консоль/механизм к ПК, вы можете использовать PM1D Manager в качестве
дополнительного контроллера этой системы.
«Online» указывает на то, что консоль/устройство
и ПК соединены при помощи кабеля, и уже воз-
можна передача данных для управления устройс-
твом.
«O ine» указывает на то, что консоль/механизм
и ПК не соединены при помощи кабеля и поэтому
связь между ними невозможна; либо кабель подсо-
единен, но соединение еще не установлено.
В подключенном состоянии параметры (за малым
исключением) будут соединены между консолью/
механизмом и ПК, что позволит PM1D Manager
контролировать состояние системы, управлять
им дистанционно и замещать ее в случае сбоя
устройства. Ниже приводятся различные способы
установки системы, а также настройки и прерыва-
ния передачи данных.

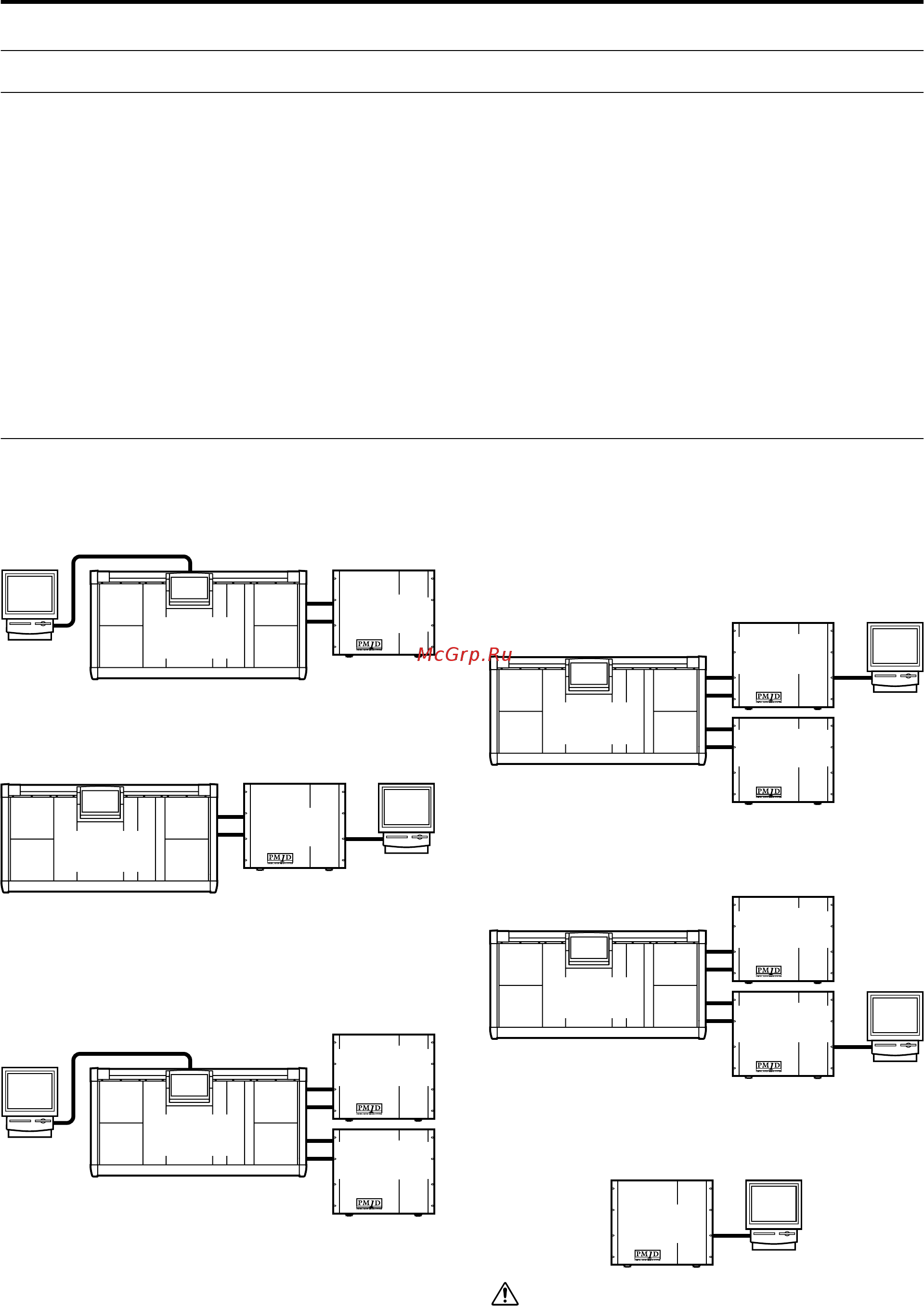

Примеры соединения системы
Пример 1: Стандартный режим (соединение ПК и
консоли)
Консоль 1, Механизм 1
КОНСОЛЬ
(CS1D)
МЕХАНИЗМ
(DSP1D)
Пример 2: Стандартный режим (соединение ПК и
механизма)
КОНСОЛЬ
(CS1D)
МЕХАНИЗМ
(DSP1D)
Пример 3: Зеркальный режим (соединение ПК и
консоли)
Консоль 1, Механизм 2 (зеркальный режим)
КОНСОЛЬ
(CS1D)
МЕХАНИЗМ A
(DSP1D)
МЕХАНИЗМ B
(DSP1D)
Пример 4: Зеркальный режим (соединение ПК и
механизма)
Консоль 1, Механизм 2 (зеркальный режим)
ПК может быть соединен только с механизмом,
для которого выбран Зеркальный режим. В этом
примере используется Механизм А.
КОНСОЛЬ
(CS1D)
МЕХАНИЗМ A
(DSP1D)
МЕХАНИЗМ B
(DSP1D)
ПК может быть соединен только с механизмом, для
которого выбран Зеркальный режим. В этом при-
мере используется Механизм Б.
КОНСОЛЬ
(CS1D)
МЕХАНИЗМ A
(DSP1D)
МЕХАНИЗМ B
(DSP1D)
Пример 5: Нормальный режим (соединение ПК и меха-
низма)
Механизм 1
МЕХАНИЗМ
(DSP1D)
Только один ПК может быть подсоединен к системе.
Подключение нескольких ПК к системе невозможно.
В зависимости от устройства, к которому подключен
ПК, и от конфигурации системы, функциональность PM1D
Manager может быть частично ограничена. Для более
подробной информации – см. «Подключения ПК к системам
с консолями» (с. 21).
