Соединение между PM1D Manager и консолью/механизмом

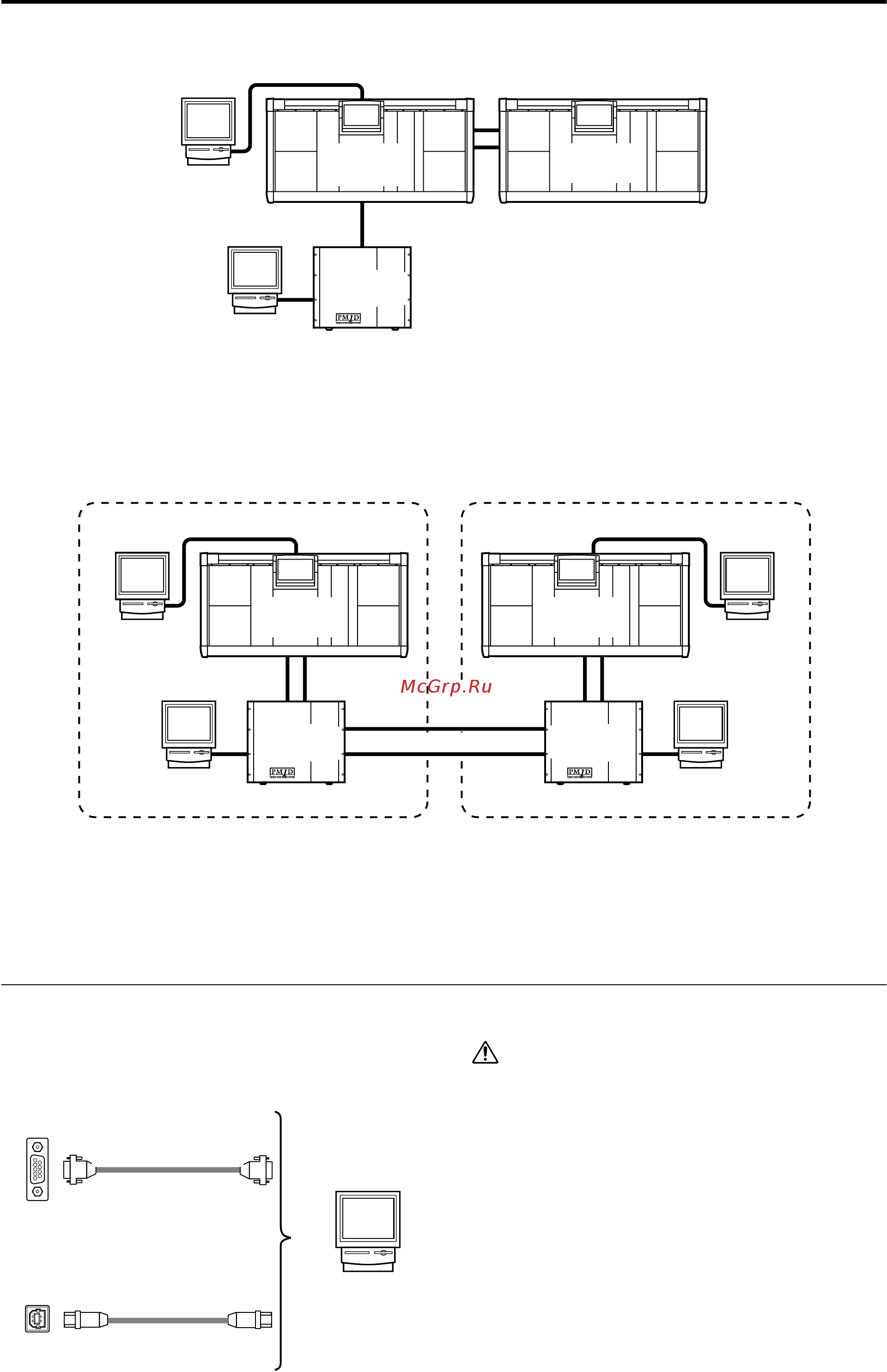

Пример системы 6: Двухконсольный режим
Вы можете подключить и использовать либо
ПК1 либо ПК2 (но не оба сразу).
Даже если ПК подключен к консоли 2, она не
может быть использована.
Пример системы 7: Каскадное соединение
Вы можете подключить и использовать либо
ПК1, либо ПК2 (не оба сразу), и ПК3 или ПК4
(не оба сразу).
Если консоли нет, то в качестве системы
могут использоваться только механизм и ПК.
Соединения
Подсоедините консоль/механизм к вашему ПК так, как показано на нижеприведенной схеме. Существует два
способа соединения: последовательное соединение или USB-соединение.
При использовании USB-соединений, вам следует
отключить PM1D Manager перед включением/вы-
ключением консоли/механизма или присоединения/
отсоединения кабелей. Если вы произведете эти
операции до отключения PM1D Manager, то соеди-
нение может стать невозможным без перезагрузки
вашего ПК.
USB-соединение не обязательно быстрее
последовательного соединения. В зависимости от
вашей системы, при последовательном соединении
связь может быть более быстрой и устойчивой.
Если в предыдущих версиях вы использовали после-
довательное соединение, то мы рекомендуем вам
продолжать использовать его.
Консоль 1
(CS1D)
Консоль2
(CS1D)
ПК1
ПК2
МЕХАНИЗМ
(DSP1D)
ПК1
ПК2
ПК3
ПК4
Консоль
(CS1D)
Консоль
(CS1D)
МЕХАНИЗМ
(DSP1D)
МЕХАНИЗМ
(DSP1D)
каскад
DSP1D
(МЕХАНИЗМ)
Главная система
Подчиненная система
1. Последовательное соединение
2. USB соединение
USB кабель
последовательный
кабель
разъем d-sub с 9 выходами
перекрестный кабель
Последовательный
порт ПК
USB порт
ПК
CS1D/DSP1D
Задняя панель
