Установка кондиционера
08

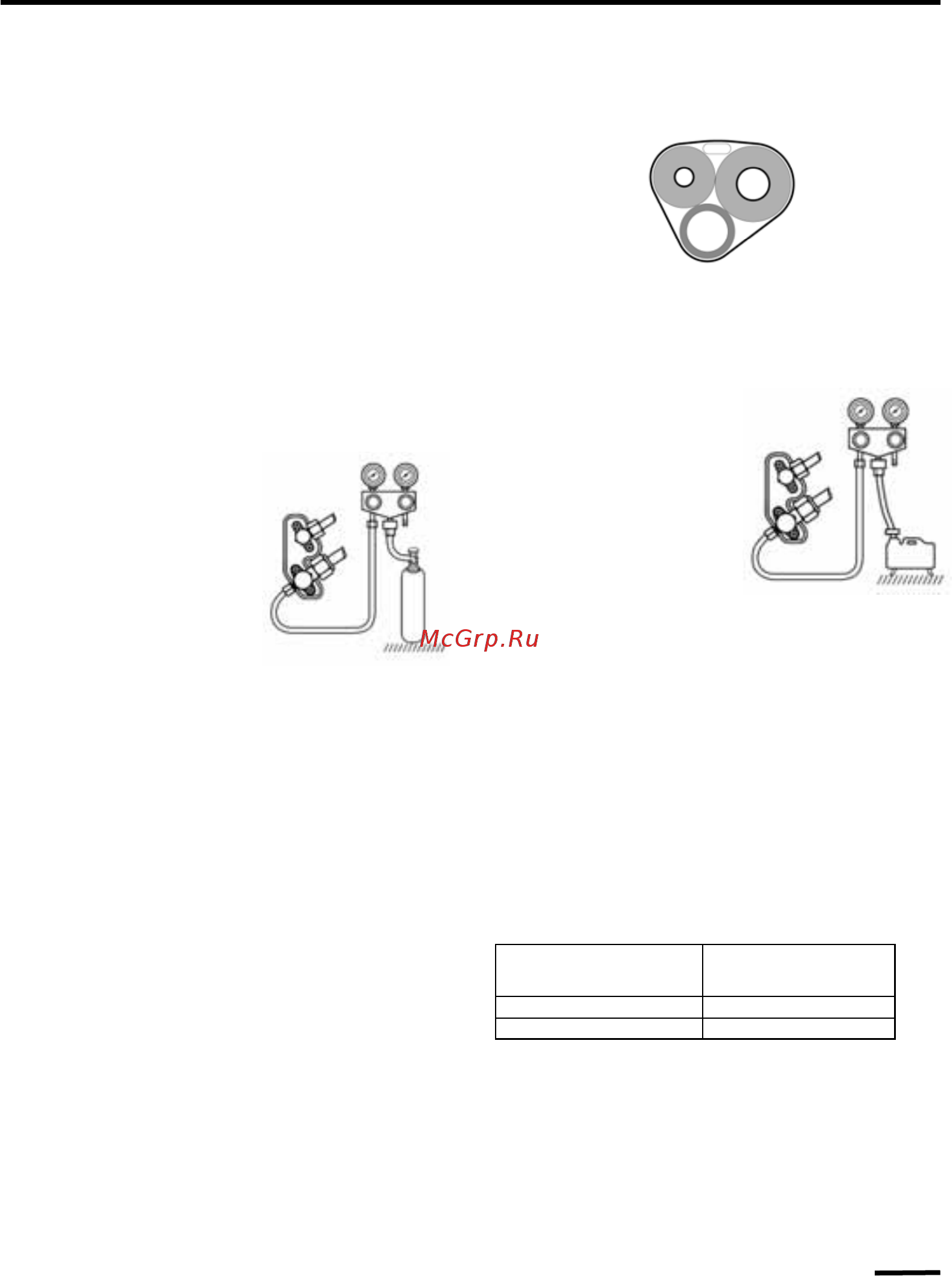

Изоляция трубопроводов и обмотка лентой
Трубы хладагента должны быть проложены в теплоизо-
ляции. Места соединения труб хладагента, включая
клапана наружного блока, должны быть теплоизолирова-
ны.
Дренажная труба, при расположении её в помещении,
должна быть проложена в теплоизоляции.
Используя ленту
, плотно оберните трубы хладагента
и , дренажную трубу (шланг) x и межблочный
электрический кабель
. Дренажная труба (шланг),
должна быть расположена в самом низу связки.
Процедуры проверки и вакуумирования
Убедитесь в правильности подключения трубопроводов
хладагента и электрических кабелей.
Снимите заглушки с клапанов газового и жидкостного
трубопроводов хладагента наружного блока.
Убедитесь, что клапаны газового и жидкостного трубопро-
водов хладагента наружного блока закрыты.
Подключите манометриче-
ский коллектор
и баллон с
азотом к сервисному порту
газового трубопровода хлада-
гента наружного блока. Бал-
лон следует подключать через
понижающий редуктор. Не
допускается использование
сжатого воздуха по причине
высокого содержания в нем
влаги.
Заполните систему азотом до давления 4,15МПа. Во
избежание попадания в систему жидкого азота, располо-
жите баллон клапаном вверх.
Проверьте
все выполненные соединения трубопроводов
на наличие утечки с помощью, например, мыльного рас-
твора. В случае обнаружения утечки её необходимо
устранить.
По истечении 1015минут проверьте давление в систе-
ме. В случае его падения необходимо выяснить причину.
Отключите баллон с азотом манометрического коллекто-
ра. Откачайте азот из системы.
Подключите к манометрическому
коллектору вакуумный
насос.
Включите вакуумный насос.
Создайте вакуум в системе до
разрежения – 0,101МПа.
По истечении 510минут про-
верьте разрежения в системе.
В случае его уменьшения необ-
ходимо выяснить причину.
Отключите вакуумный насос от
манометрического коллектора.
Правильно используйте мано-
метрический коллектор и вакуумный насос. Для этого,
перед их использованием, обратитесь
к инструкции по
эксплуатации для каждого инструмента.
Полностью откройте клапана трубопроводов хладагента
наружного блока, сначала жидкостного, а затем газового.
Отключите манометрический коллектор от сервисного
порта газового трубопровода хладагента наружного
блока.
Установите заглушки на клапана газового и жидкостного
трубопроводов хладагента наружного блока.
Заправка хладагентом
В наружные блоки заправлено определенное количество
хладагента, но если длина трубопровода хладагента
превышает 5 метров, требуется дозаправить систему
дополнительным количеством хладагента.
Количество дополнительного хладагента рассчитывается
по дополнительной длине трубопровода (свыше 5 мет-
ров), согласно таблице:
Пробный пуск
Включите электропитание кондиционера.
С помощью беспроводного пульта управления включите
кондиционер и проверьте его работоспособность
в раз-
личных режимах.
Необходимо учесть, что оценку эффективности работы
кондиционера необходимо производить не ранее чем
через 1520минут после первого включения.
Модель кондиционера
Дополнительное количество
хладагента, г/м
ASW-H07,09,12A4/DE-R1DI 20
ASW-H18,24A4/DE-R1DI 30
