Эксплуатация кондиционера. Пульт дистанционного управления
12

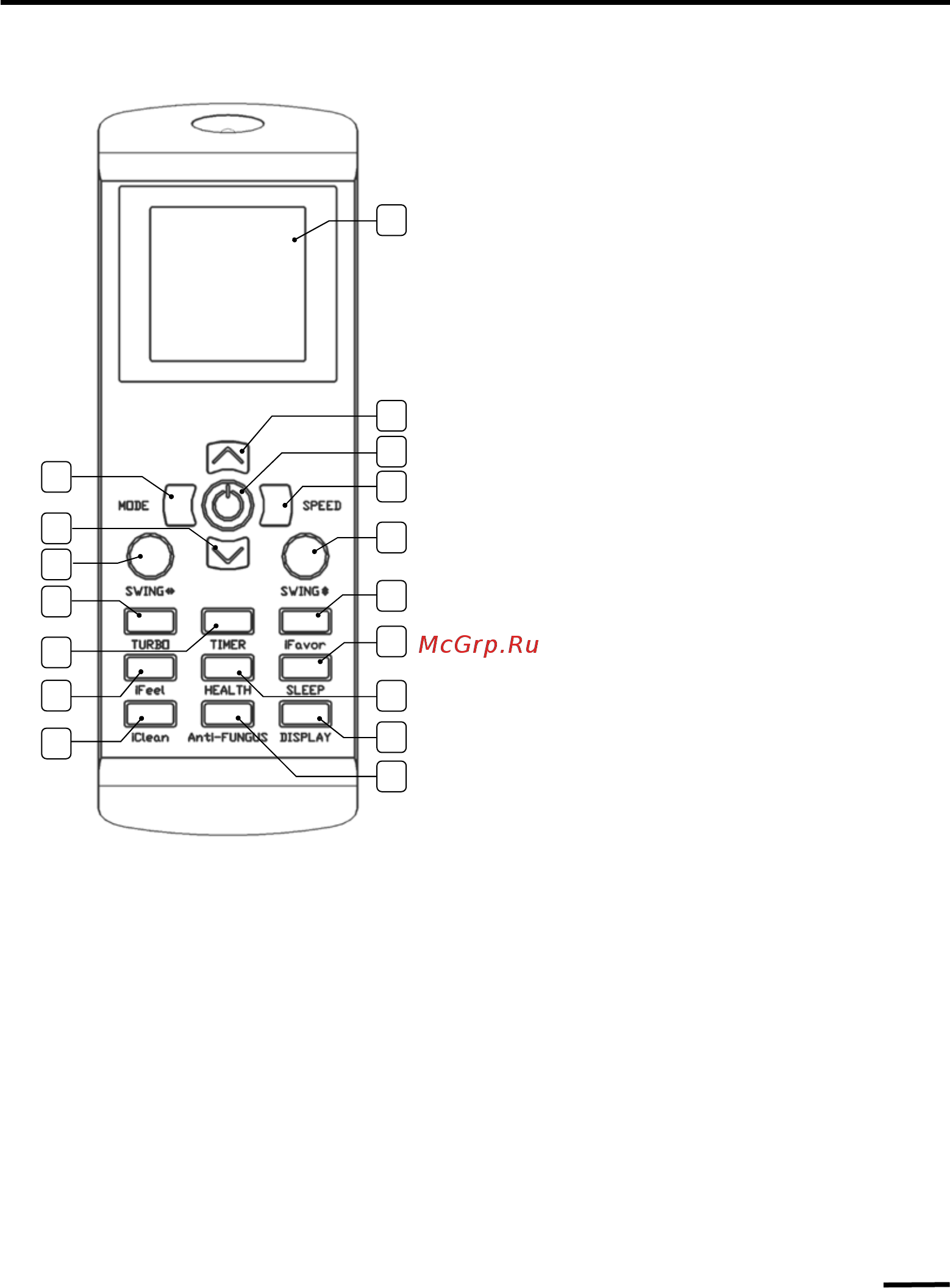

Пульт дистанционного управления
Сторона излучателя сигнала
1
2
3
4
5
9
6
7
8
10
13
12
14
16
15
17
11
Представленное изображение относится к стандартному пульту ди-
станционного управления, на нем изображены все функциональные
кнопки.Онимогутслегкаотличатьсяотфункциональныхкнопок
Вашегопультадистанционногоуправления(взависимостиотмодели).
1. Кнопка включения/выключения.
Нажатие на кнопку включает кондиционер, на дисплее
пульта высвечивается индикатор "ON", повторное нажа-
тие выключает кондиционер, на дисплее пульта высвечи-
вается индикатор "OFF".
При включении кондиционера устанавливается предыду-
щие настройки работы.
2. Кнопка MODE (Выбор режима).
Каждое нажатие на кнопку изменяет режим работы конди-
ционера в следующей последовательности:
...– Автоматический – Охлаждение – Осушение – Обогрев – Вентиляция –...
На дисплее пульта высвечивается индикация соответ-
ствующего режима:
…- "AUTO" (Автоматический) - "COOL" (Охлаждение) - "DRY" (Осушение) -
"HEAT" (Обогрев) - "FAN" (Вентиляция) -...
В автоматическом режиме кондиционер, в зависимости от
температуры воздуха в помещении, автоматически выби-
рает режим охлаждения или обогрева, создавая ком-
фортные условия для пользователя. Целевая температу-
ра не отображается на дисплее пульта управления и её
изменение невозможно.
В режиме вентиляция, кондиционер включает только
вентилятор внутреннего блока. В данном режиме конди-
ционер
не поддерживает температуру в помещении.
Целевая температура не отображается на дисплее пуль-
та управления и её изменение невозможно.
Внимание! Кондиционер не даёт притока свежего воздуха!
3. Кнопка SPEED (Скорость вентилятора).
Каждое нажатие на кнопку изменяет скорость вращения
вентилятора внутреннего блока (скорость выходящего
воздуха) следующим образом:
…– Автоматическая - Низкая - Средняя - Высокая –...
На дисплее пульта высвечивается индикация соответ-
ствующей скорости вентилятора:
…- "AUTO" (Автоматическая) - "LOW" (низкая) - "MID" (средняя) -
"HIGH" (высокая) -...
Скорость вентилятора задаваемая автоматически, зави-
сит от разницы между заданной целевой температуры и
температуры окружающего воздуха.
В режиме вентиляции режим автоматической скорости
вентилятора не доступна.
4. Кнопка увеличения целевой температуры.
Каждое нажатие на кнопку увеличивает значение целевой
температуры на 1°С, в диапазоне +16 - +32°С. Заданное
значение целевой температуры отображается на
дисплее
пульта и лицевой панели внутреннего блока.
5. Кнопка уменьшения целевой температуры.
Каждое нажатие на кнопку уменьшает значение целевой
температуры на 1°С, в диапазоне +16 - +32°С. Заданное
значение целевой температуры отображается на дисплее
пульта и лицевой панели внутреннего блока.
6. Кнопка SLEEP (Ночной режим).
Нажатие на кнопку включает ночной
режим работы, на
дисплее пульта высвечивается индикатор "SLEEP", а
дисплей на лицевой панели внутреннего блока выключа-
ется. В данном режиме вентилятор внутреннего блока
вращается на низкой скорости, а поддерживаемая конди-
ционером температура изменяется следующим образом:
