1.
Кріплення.
Див. попередження 1 – 5
Для встановлення продукту, зверніться до розділу 2 с.1
Увага! Встановлення ЕВАД на несправні кронштейни, невідповідні
кріпильні елементи (шурупи, дюбелі тощо), встановлення з невідповідними
умовами (невірна відстань між отворами, невірна відстань між шурупом з
костилеподібною голівкою та стіною, невірне положення шурупа тощо) може
призвести до падіння ЕВАД, що може спричинити руйнування та пошкодження
майна, тілесні ушкодження та навіть смерть. Потурбуйтесь про себе та своїх
близьких!
2.
Гідравлічне підключення.
Див. попередження 9 – 13
Для підключення до системи водопостачання та водовідведення,
зверніться до розділу 3 с.1.
На вході ЕВАД тиск холодної води повинен бути 0,1 МРа  0,6 МРа (при тиску більш 0,4 МРа
необхідно встановити редуктор тиску!)
Перед підключенням необхідно ретельно прочистити труби холодної води та встановити фільтр
грубого очищення (у комплект постачання не входить).
Підключення ЕВАД до трубопроводів холодного і гарячого водопостачання необхідно виконувати
пластиковими або металопластиковими трубами. Заборонено підключати ЕВАД на гнучкі шланги у
зв'язку з тим, що вони руйнуються від перепадів температури, недовговічні і можуть вийти з ладу
(дати течу, лопнути). З'єднання з патрубками повинні бути герметичні. На патрубок гарячої води (з
красним кільцем) встановити діелектричну муфту, яка входить до комплекту.

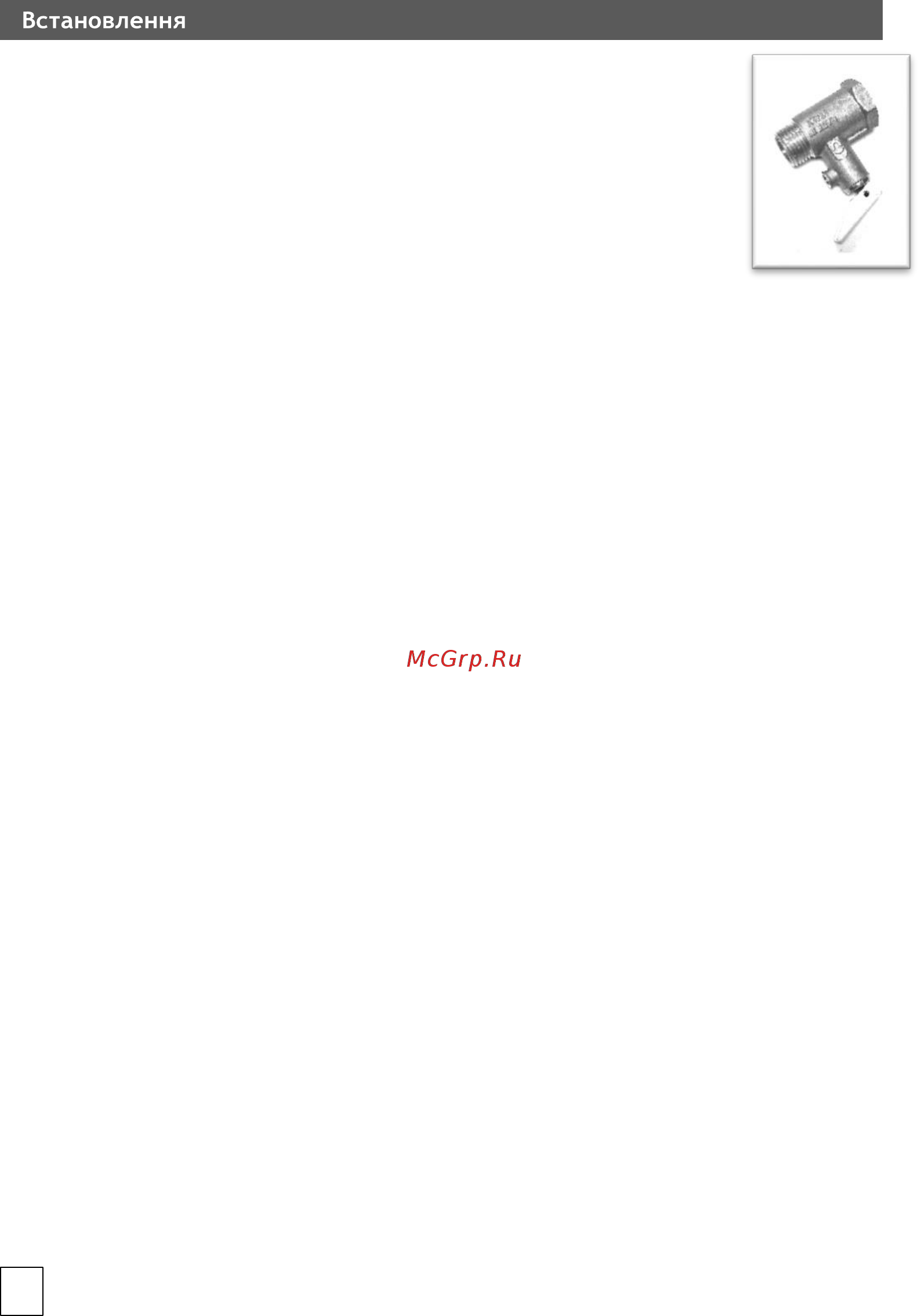

На патрубок подачі холодної води (з синім кільцем) ЕВАД встановіть запобіжний клапан,
номінальним тиском 0,8 МПа (8 бар) з розміром 1 /2’, що входить до комплекту поставки,
закрутивши його не більш ніж на 3-4 оберти. Між запобіжним клапаном та патрубком холодної води
не повинно бути ніяких запірних пристроїв. Він повинен бути встановлений в захищеному від морозу
приміщенні (5°C мінімум). При використані клапану, що не входить до комплекту поставки,
водонагрівач не підлягає гарантійному обслуговуванню.
3.
Підключення до електромережі.
Див. попередження 6 – 8
Для підключення до електромережі, зверніться до розділу
4 с. 2.
УВАГА! Перед підключенням водонагрівача до електромережі обов'язково заповніть водонагрівач
водою! При першому наповненні відкрийте ручку гарячої води на змішувачі. Водонагрівач
наповнений, коли вода починає текти через стік змішувача. Корпус ЕВАД повинен бути заземлений!
a. Напруга електроживлення - 230В±10% або 220-240В залежно від паспортної таблички на
виробі.
b. Підключення до електромережі повинно виконуватися трижильним мідним кабелем (фаза,
нуль, заземлення) 2,5мм². Кабель підключається до щитка електроживлення квартири, щоб не
перевантажувати існуючу проводку
c. Переконайтеся, що шнур живлення не пошкоджений. У разі пошкодження шнура живлення його
треба замінити спеціальним шнуром чи комплектом, наданим виробником чи сервісною службою.
Підключіть кабель живлення, що виходить з ЕВАД, до автоматичного вимикача
d. Заземлення є обов'язковим. Спеціальний зажим з міткою передбачений для цього випадку
Довжина жовто-зеленого проводу заземлення повинна бути більше довжини фазних проводів.
e. Електричне встановлення повинно передбачати перед водонагрівачем вимикач або
роз’єднувач, вмонтований в стационарну проводку згідно діючих норм (плавка вставка запобіжника,
вимикач із відстанню відкриття контактів щонайменше 3 мм та диференційний роз'єднувач 30 мА).
Термовимикач
(
зверніться до розділу
4 с. 2
):
У процесі експлуатації ЕВАД можливе спрацьовування
теплового захисту у терморегуляторі внаслідок перепадів напруги в електромережі або перегріву ТЕНа,
викликаного значним утворенням накипу на ньому. Спрацьовування теплового захисту не вважається
несправністю та не підлягає усуненню по гарантії. Відновлення роботи ЕВАД здійснюється споживачем
самостійно, для чого необхідно:
- відключити ЕВАД від електромережі;
- викрутити кріпильні шурупи захисної кришки;
- зняти захисну кришку;
- натиснути на кнопку теплового захисту, яка розташована в корпусі терморегулятора (розділ 4 позиція
2)
Після відновлення роботи терморегулятора встановіть на місце захисну кришку та включіть ЕВАД. Постійне
включення кнопки теплового захисту може призвести до виходу з ладу терморегулятора.
13
