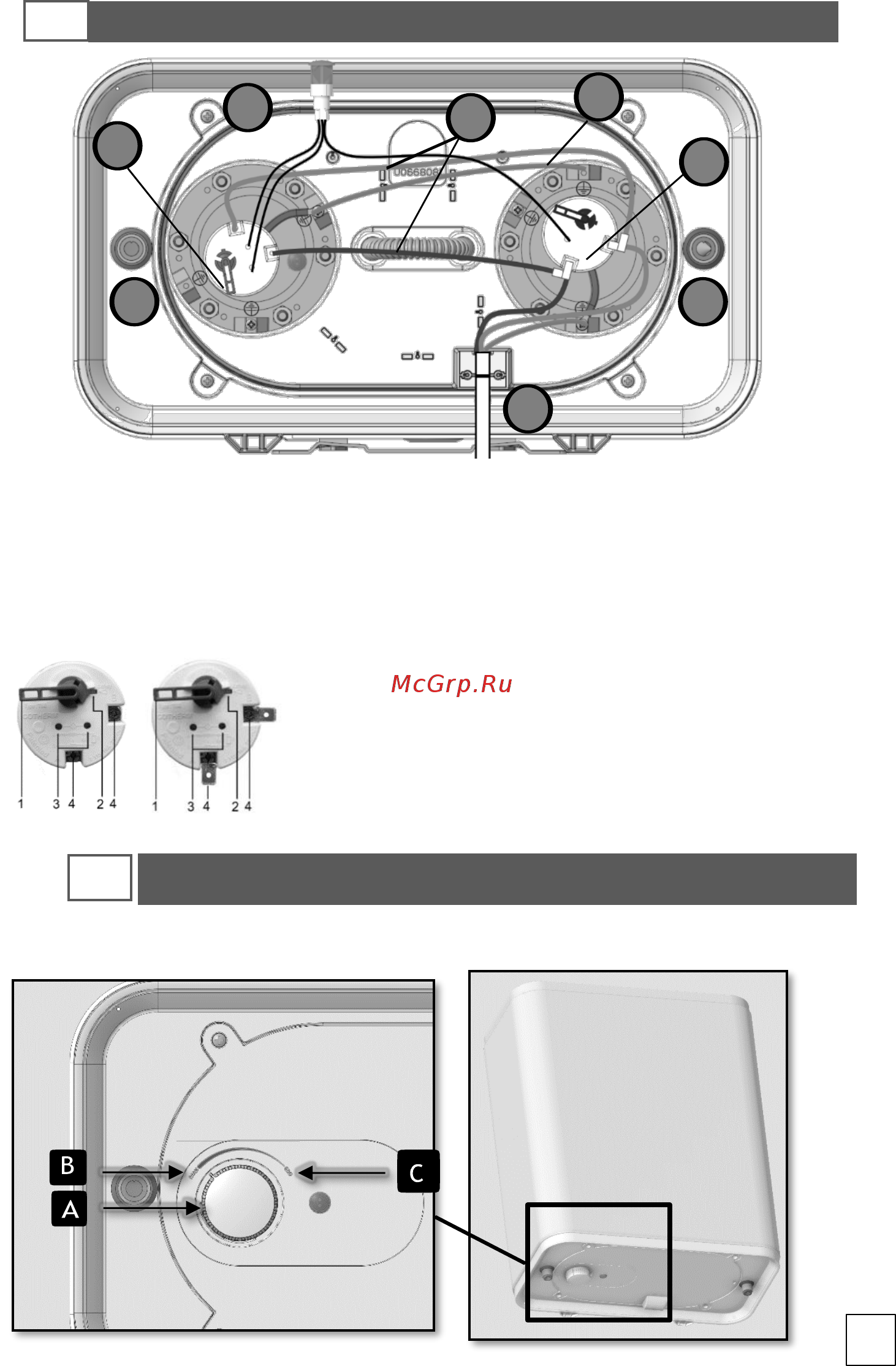

Atlantic VERTIGO BASIC 80 [3/20] Внешний вид терморегулятора зовнішній вигляд терморегулятора

1- Патрубок горячей воды. Патрубок гарячої води.

2- Патрубок холодной воды. Патрубок холодної води

3- Cигнальная лампочка. Сигнальна лампочка

4- Термостат выходного бака. Термостат вихідного бака

5- Термостат входного бака. Термостат вхідного бака

6- Кабель питания. Кабель живлення

7- Провода между термостатами. Дроти між термостатами

8- Провода заземления между баками. Дріт заземлення між баками

Внешний вид терморегулятора / Зовнішній вигляд терморегулятора

1. Регулятор температуры / Регулятор температури

2. Кнопка сброса тепловой защиты / Кнопка скидання теплового

захисту

3. Гнезда подключения / Гнізда підключення сигнальної лампи

сигнальной лампы

4. Клеммы подключения к электроэнергии / Клеми підключення до

електроенергії

A- Ручка управления снизу изделия / Ручка керування знизу виробу

B- Позиция максимальной температуры / Позиція максимальної температури

C- Позиция Эко режима / Позиція Еко режиму

Командный интерфейс / Командний інтерфейс

Электрические соединения / Електричні з’єднання
