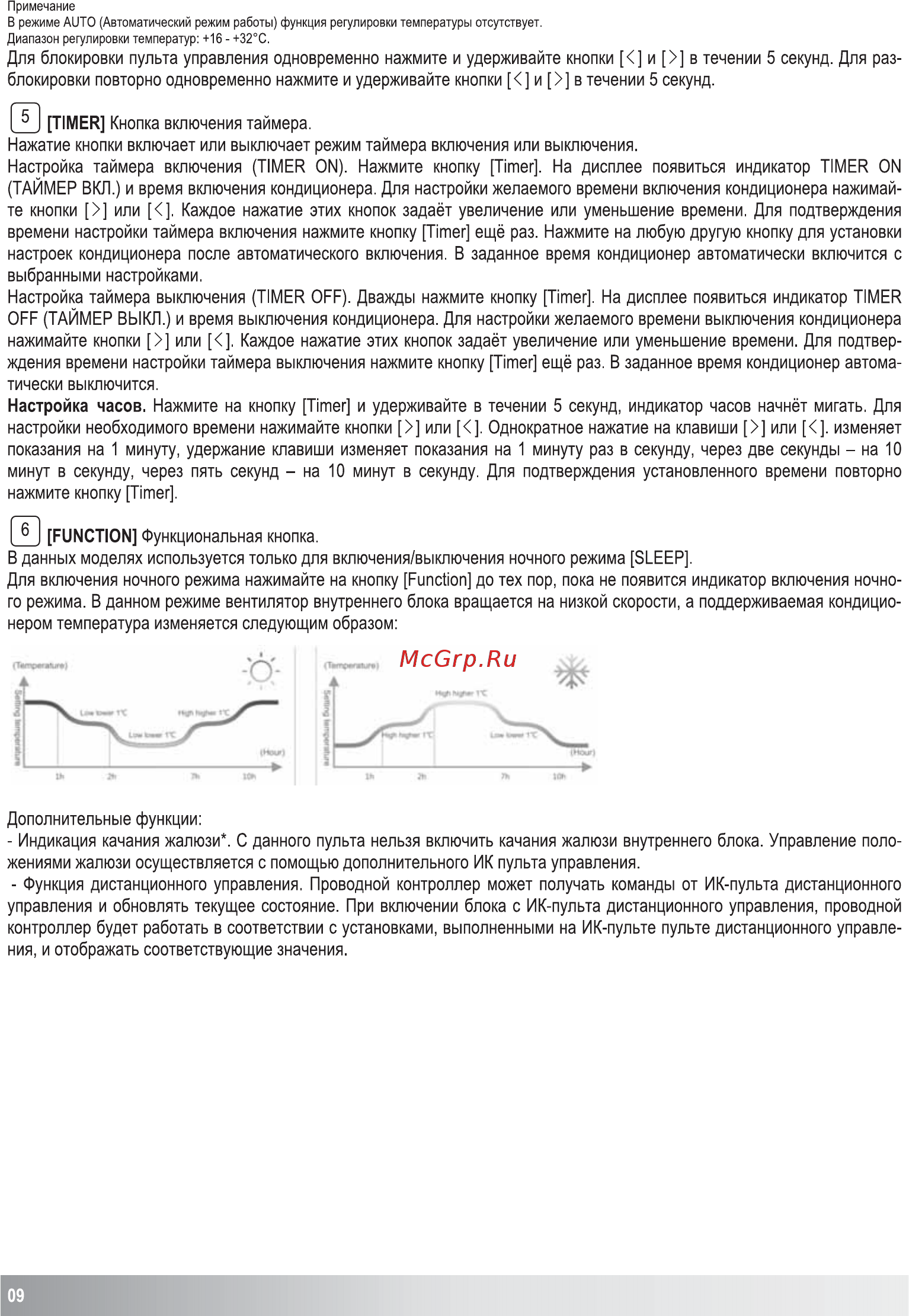

Примечание В режиме AUTO Автоматический режим работы функция регулировки температуры отсутствует Диапазон регулировки температур 16 32 С Для блокировки пульта управления одновременно нажмите и удерживайте кнопки и в течении 5 секунд Для раз блокировки повторно одновременно нажмите и удерживайте кнопки и в течении 5 секунд R TIMER Кнопка включения таймера Нажатие кнопки включает или выключает режим таймера включения или выключения Настройка таймера включения TIMER ON Нажмите кнопку Timer На дисплее появиться индикатор TIMER ON ТАЙМЕР ВКЛ и время включения кондиционера Для настройки желаемого времени включения кондиционера нажимай те кнопки или Каждое нажатие этих кнопок задаёт увеличение или уменьшение времени Для подтверждения времени настройки таймера включения нажмите кнопку Timer ещё раз Нажмите на любую другую кнопку для установки настроек кондиционера после автоматического включения В заданное время кондиционер автоматически включится с выбранными настройками Настройка таймера выключения TIMER OFF Дважды нажмите кнопку Timer На дисплее появиться индикатор TIMER OFF ТАЙМЕР ВЫКЛ и время выключения кондиционера Для настройки желаемого времени выключения кондиционера нажимайте кнопки или Каждое нажатие этих кнопок задаёт увеличение или уменьшение времени Для подтвер ждения времени настройки таймера выключения нажмите кнопку Timer ещё раз В заданное время кондиционер автома тически выключится Настройка часов Нажмите на кнопку Timer и удерживайте в течении 5 секунд индикатор часов начнёт мигать Для настройки необходимого времени нажимайте кнопки или Однократное нажатие на клавиши или изменяет показания на 1 минуту удержание клавиши изменяет показания на 1 минуту раз в секунду через две секунды на 10 минут в секунду через пять секунд на 10 минут в секунду Для подтверждения установленного времени повторно нажмите кнопку Timer Н FUNCTION Функциональная кнопка В данных моделях используется только для включения выключения ночного режима SLEEP Для включения ночного режима нажимайте на кнопку Function до тех пор пока не появится индикатор включения ночно го режима В данном режиме вентилятор внутреннего блока вращается на низкой скорости а поддерживаемая кондицио нером температура изменяется следующим образом Дополнительные функции Индикация качания жалюзи С данного пульта нельзя включить качания жалюзи внутреннего блока Управление поло жениями жалюзи осуществляется с помощью дополнительного ИК пульта управления Функция дистанционного управления Проводной контроллер может получать команды от ИК пульта дистанционного управления и обновлять текущее состояние При включении блока с ИК пульта дистанционного управления проводной контроллер будет работать в соответствии с установками выполненными на ИК пульте пульте дистанционного управле ния и отображать соответствующие значения 09
