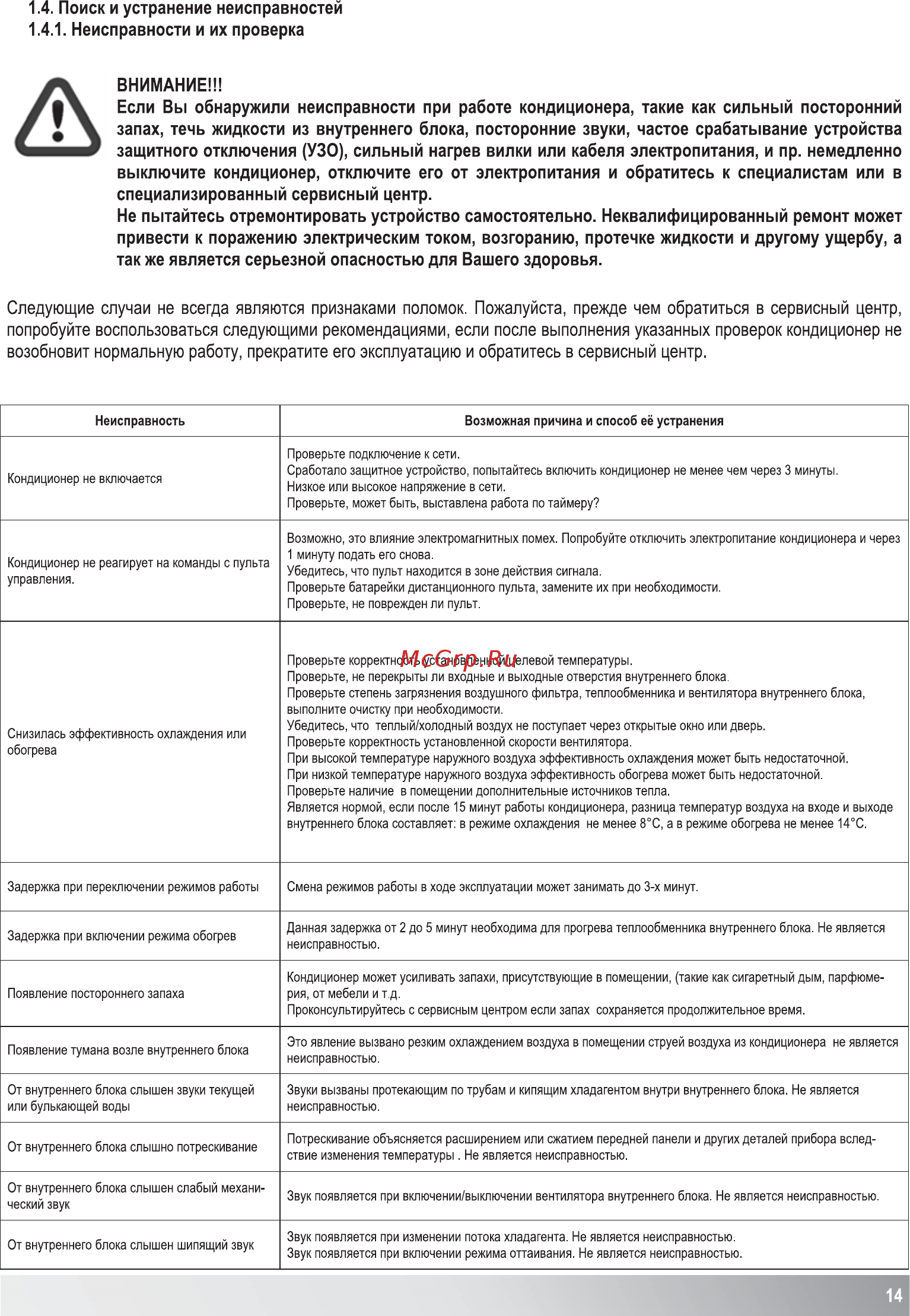

1 4 Поиск и устранение неисправностей 1 4 1 Неисправности и их проверка ВНИМАНИЕ Если Вы обнаружили неисправности при работе кондиционера такие как сильный посторонний запах течь жидкости из внутреннего блока посторонние звуки частое срабатывание устройства защитного отключения УЗО сильный нагрев вилки или кабеля электропитания и пр немедленно выключите кондиционер отключите его от электропитания и обратитесь к специалистам или в специализированный сервисный центр Не пытайтесь отремонтировать устройство самостоятельно Неквалифицированный ремонт может привести к поражению электрическим током возгоранию протечке жидкости и другому ущербу а так же является серьезной опасностью для Вашего здоровья Следующие случаи не всегда являются признаками поломок Пожалуйста прежде чем обратиться в сервисный центр попробуйте воспользоваться следующими рекомендациями если после выполнения указанных проверок кондиционер не возобновит нормальную работу прекратите его эксплуатацию и обратитесь в сервисный центр Неисправность Возможная причина и способ её устранения Проверьте подключение к сети Кондиционер не включается Сработало защитное устройство попытайтесь включить кондиционер не менее чем через 3 минуты Низкое или высокое напряжение в сети Проверьте может быть выставлена работа по таймеру Кондиционер не реагирует на команды с пульта управления Возможно это влияние электромагнитных помех Попробуйте отключить электропитание кондиционера и через 1 минуту подать его снова Убедитесь что пульт находится в зоне действия сигнала Проверьте батарейки дистанционного пульта замените их при необходимости Проверьте не поврежден ли пульт Проверьте корректность установленной целевой температуры Проверьте не перекрыты ли входные и выходные отверстия внутреннего блока Проверьте степень загрязнения воздушного фильтра теплообменника и вентилятора внутреннего блока Снизилась эффективность охлаждения или обогрева выполните очистку при необходимости Убедитесь что теплый холодный воздух не поступает через открытые окно или дверь Проверьте корректность установленной скорости вентилятора При высокой температуре наружного воздуха эффективность охлаждения может быть недостаточной При низкой температуре наружного воздуха эффективность обогрева может быть недостаточной Проверьте наличие в помещении дополнительные источников тепла Является нормой если после 15 минут работы кондиционера разница температур воздуха на входе и выходе внутреннего блока составляет в режиме охлаждения не менее 8 С а в режиме обогрева не менее 14 С Задержка при переключении режимов работы Смена режимов работы в ходе эксплуатации может занимать до 3 х минут Задержка при включении режима обогрев Данная задержка от 2 до 5 минут необходима для прогрева теплообменника внутреннего блока Не является неисправностью Появление постороннего запаха Кондиционер может усиливать запахи присутствующие в помещении такие как сигаретный дым парфюме рия от мебели и т д Проконсультируйтесь с сервисным центром если залах сохраняется продолжительное время Появление тумана возле внутреннего блока Это явление вызвано резким охлаждением воздуха в помещении струей воздуха из кондиционера не является неисправностью От внутреннего блока слышен звуки текущей Звуки вызваны протекающим по трубам и кипящим хладагентом внутри внутреннего блока Не является или булькающей воды неисправностью От внутреннего блока слышно потрескивание От внутреннего блока слышен слабый механи ческий звук От внутреннего блока слышен шипящий звук Потрескивание объясняется расширением или сжатием передней панели и других деталей прибора вслед ствие изменения температуры Не является неисправностью Звук появляется при включении выключении вентилятора внутреннего блока Не является неисправностью Звук появляется при изменении потока хладагента Не является неисправностью Звук появляется при включении режима оттаивания Не является неисправностью 14
