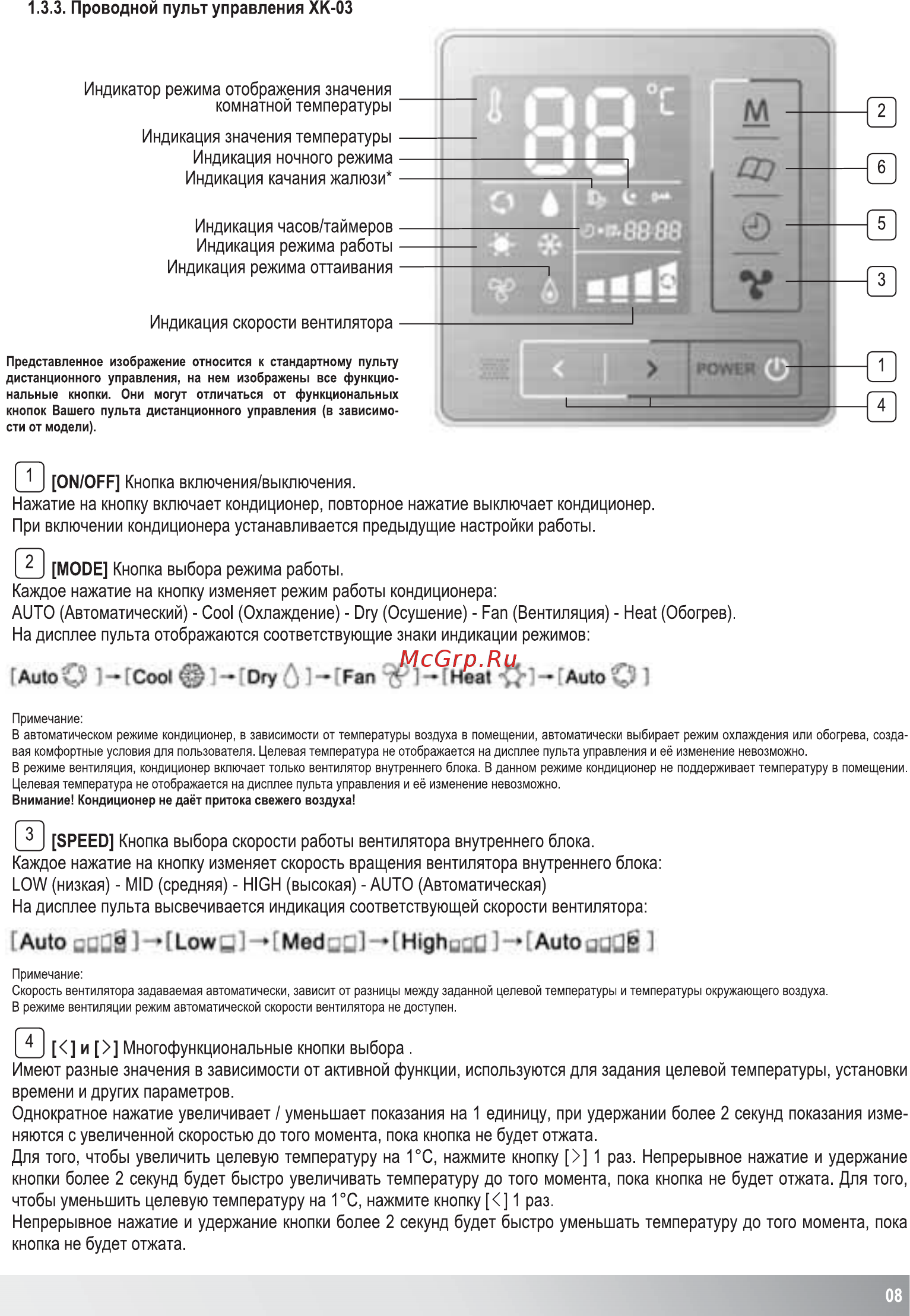

1 3 3 Проводной пулы управления ХК 03 Индикатор режима отображения значения комнатной температуры Индикация значения температуры Индикация ночного режима Индикация качания жалюзи Индикация часов таймеров Индикация режима работы Индикация режима оттаивания Индикация скорости вентилятора Представленное изображение относится к стандартному пульту дистанционного управления на нем изображены все функцио нальные кнопки Они могут отличаться от функциональных кнопок Вашего пульта дистанционного управления в зависимо сти от модели ГП ON OFF Кнопка включения выключения Нажатие на кнопку включает кондиционер повторное нажатие выключает кондиционер При включении кондиционера устанавливается предыдущие настройки работы СО MODE Кнопка выбора режима работы Каждое нажатие на кнопку изменяет режим работы кондиционера AUTO Автоматический Cool Охлаждение Dry Осушение Fan Вентиляция Heat Обогрев На дисплее пульта отображаются соответствующие знаки индикации режимов AutoО 1 Cool 1 Dry Fan p Heat ф Auto Q Примечание В автоматическом режиме кондиционер в зависимости от температуры воздуха в помещении автоматически выбирает режим охлаждения или обогрева созда вая комфортные условия для пользователя Целевая температура не отображается на дисплее пульта управления и её изменение невозможно В режиме вентиляция кондиционер включает только вентилятор внутреннего блока В данном режиме кондиционер не поддерживает температуру в помещении Целевая температура не отображается на дисплее пульта управления и её изменение невозможно Внимание Кондиционер не даёт притока свежего воздуха СО SPEED Кнопка выбора скорости работы вентилятора внутреннего блока Каждое нажатие на кнопку изменяет скорость вращения вентилятора внутреннего блока LOW низкая MID средняя HIGH высокая AUTO Автоматическая На дисплее пульта высвечивается индикация соответствующей скорости вентилятора IAuto 4BuÉl_ Low3 Medja Highu U l Auto JÜJÉ Примечание Скорость вентилятора задаваемая автоматически зависит от разницы между заданной целевой температуры и температуры окружающего воздуха В режиме вентиляции режим автоматической скорости вентилятора недоступен 3D и Многофункциональные кнопки выбора Имеют разные значения в зависимости от активной функции используются для задания целевой температуры установки времени и других параметров Однократное нажатие увеличивает уменьшает показания на 1 единицу при удержании более 2 секунд показания изме няются с увеличенной скоростью до того момента пока кнопка не будет отжата Для того чтобы увеличить целевую температуру на ГС нажмите кнопку 1 раз Непрерывное нажатие и удержание кнопки более 2 секунд будет быстро увеличивать температуру до того момента пока кнопка не будет отжата Для того чтобы уменьшить целевую температуру на ГС нажмите кнопку 1 раз Непрерывное нажатие и удержание кнопки более 2 секунд будет быстро уменьшать температуру до того момента пока кнопка не будет отжата
