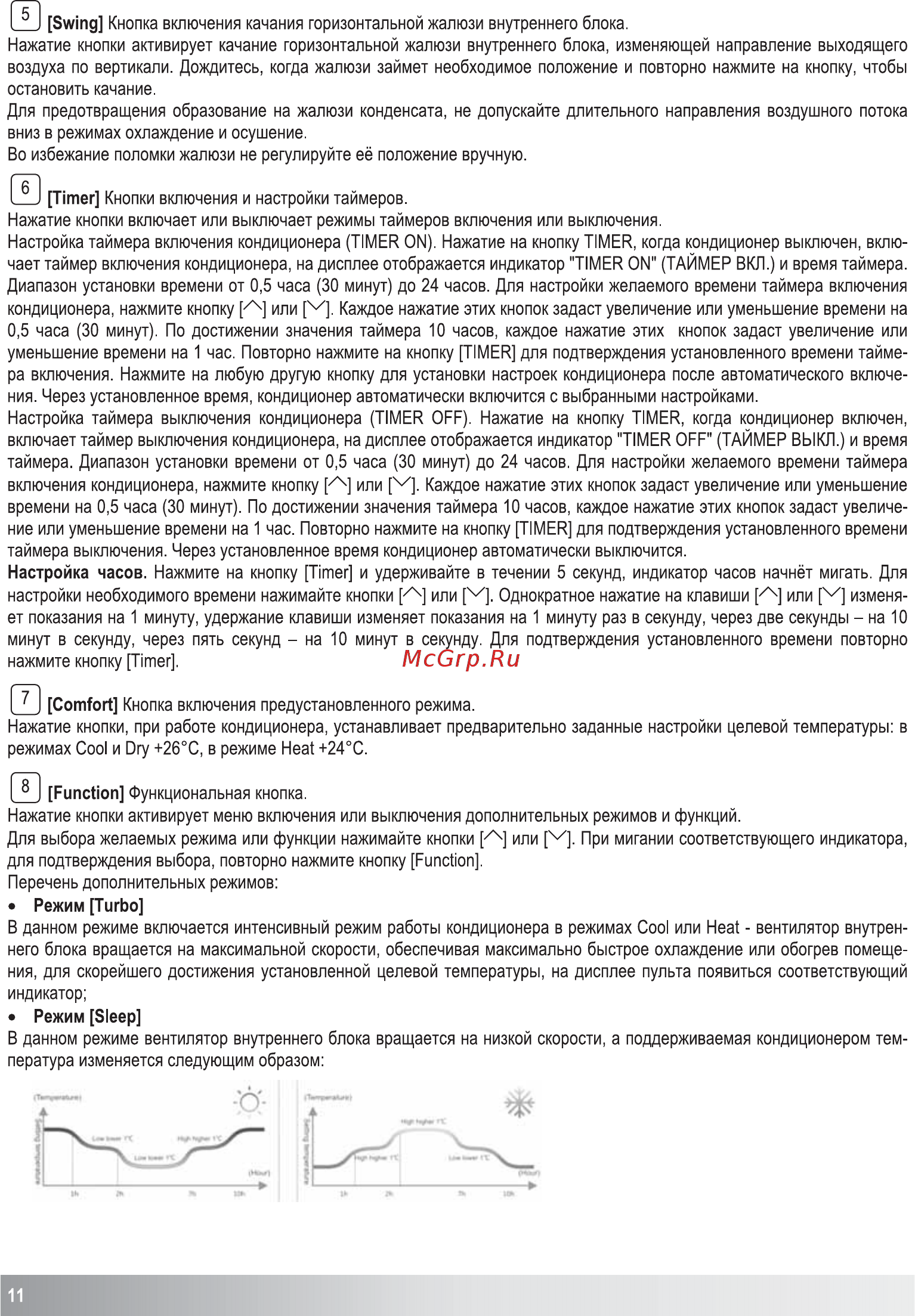

ГП Swing Кнопка включения качания горизонтальной жалюзи внутреннего блока Нажатие кнопки активирует качание горизонтальной жалюзи внутреннего блока изменяющей направление выходящего воздуха по вертикали Дождитесь когда жалюзи займет необходимое положение и повторно нажмите на кнопку чтобы остановить качание Для предотвращения образование на жалюзи конденсата не допускайте длительного направления воздушного потока вниз в режимах охлаждение и осушение Во избежание поломки жалюзи не регулируйте её положение вручную 0 Timer Кнопки включения и настройки таймеров Нажатие кнопки включает или выключает режимы таймеров включения или выключения Настройка таймера включения кондиционера TIMER ON Нажатие на кнопку TIMER когда кондиционер выключен вклю чает таймер включения кондиционера на дисплее отображается индикатор TIMER ON ТАЙМЕР ВКЛ и время таймера Диапазон установки времени от 0 5 часа 30 минут до 24 часов Для настройки желаемого времени таймера включения кондиционера нажмите кнопку или v Каждое нажатие этих кнопок задаст увеличение или уменьшение времени на 0 5 часа 30 минут По достижении значения таймера 10 часов каждое нажатие этих кнопок задаст увеличение или уменьшение времени на 1 час Повторно нажмите на кнопку TIMER для подтверждения установленного времени тайме ра включения Нажмите на любую другую кнопку для установки настроек кондиционера после автоматического включе ния Через установленное время кондиционер автоматически включится с выбранными настройками Настройка таймера выключения кондиционера TIMER OFF Нажатие на кнопку TIMER когда кондиционер включен включает таймер выключения кондиционера на дисплее отображается индикатор TIMER OFF ТАЙМЕР ВЫКЛ и время таймера Диапазон установки времени от 0 5 часа 30 минут до 24 часов Для настройки желаемого времени таймера включения кондиционера нажмите кнопку или v Каждое нажатие этих кнопок задаст увеличение или уменьшение времени на 0 5 часа 30 минут По достижении значения таймера 10 часов каждое нажатие этих кнопок задаст увеличе ние или уменьшение времени на 1 час Повторно нажмите на кнопку TIMER для подтверждения установленного времени таймера выключения Через установленное время кондиционер автоматически выключится Настройка часов Нажмите на кнопку Timer и удерживайте в течении 5 секунд индикатор часов начнёт мигать Для настройки необходимого времени нажимайте кнопки или I47 Однократное нажатие на клавиши или v изменя ет показания на 1 минуту удержание клавиши изменяет показания на 1 минуту раз в секунду через две секунды на 10 минут в секунду через пять секунд на 10 минут в секунду Для подтверждения установленного времени повторно нажмите кнопку Timer ГП Comfort Кнопка включения предустановленного режима Нажатие кнопки при работе кондиционера устанавливает предварительно заданные настройки целевой температуры в режимах Cool и Dry 26 С в режиме Heat 24 С ГП Function Функциональная кнопка Нажатие кнопки активирует меню включения или выключения дополнительных режимов и функций Для выбора желаемых режима или функции нажимайте кнопки или v При мигании соответствующего индикатора для подтверждения выбора повторно нажмите кнопку Function Перечень дополнительных режимов Режим Turbo В данном режиме включается интенсивный режим работы кондиционера в режимах Cool или Heat вентилятор внутрен него блока вращается на максимальной скорости обеспечивая максимально быстрое охлаждение или обогрев помеще ния для скорейшего достижения установленной целевой температуры на дисплее пульта появиться соответствующий индикатор Режим Sleep В данном режиме вентилятор внутреннего блока вращается на низкой скорости а поддерживаемая кондиционером тем пература изменяется следующим образом w 11
