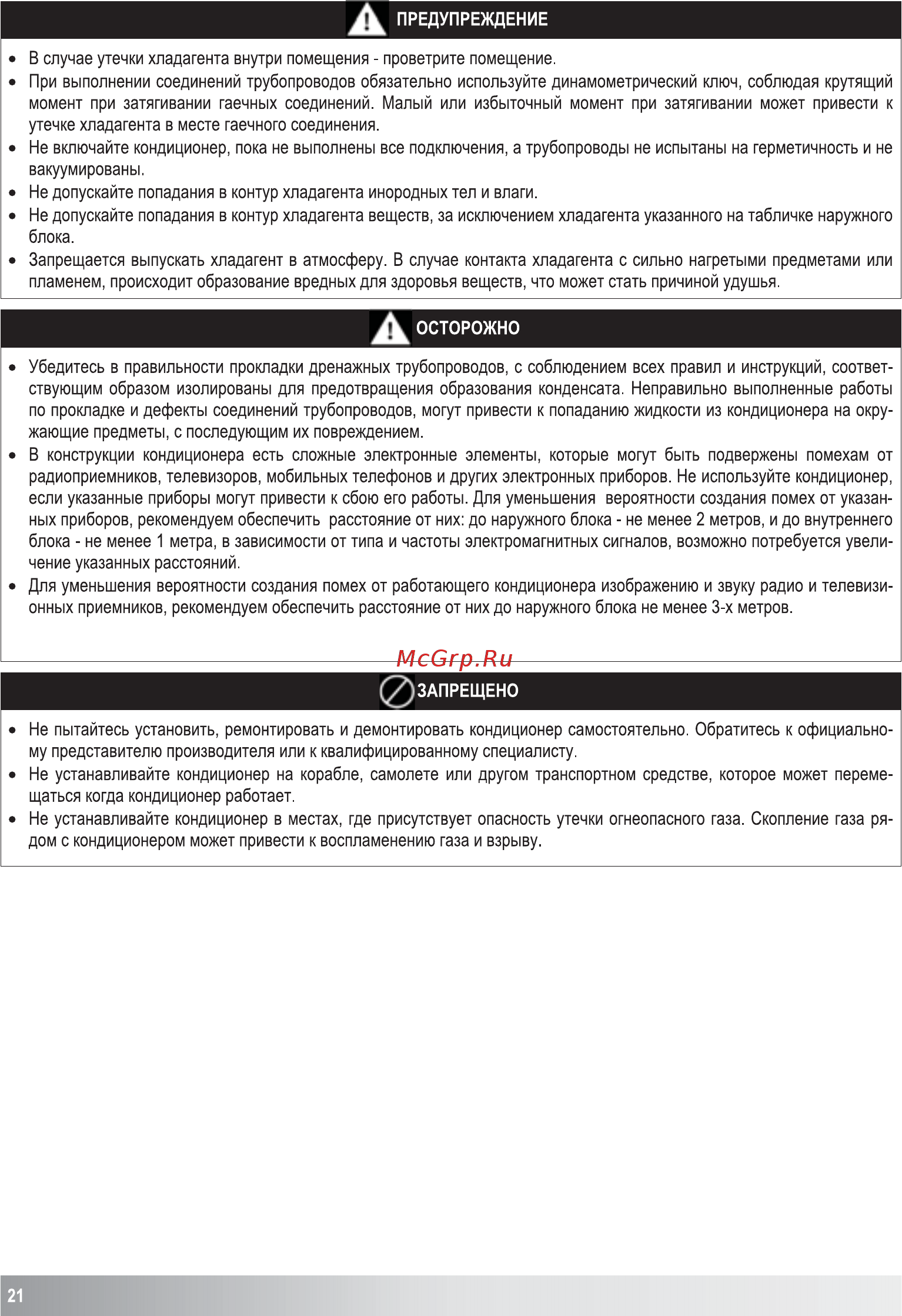

ПРЕДУПРЕЖДЕНИЕ В случае утечки хладагента внутри помещения проветрите помещение При выполнении соединений трубопроводов обязательно используйте динамометрический ключ соблюдая крутящий момент при затягивании гаечных соединений Малый или избыточный момент при затягивании может привести к утечке хладагента в месте гаечного соединения Не включайте кондиционер пока не выполнены все подключения а трубопроводы не испытаны на герметичность и не вакуумированы Не допускайте попадания в контур хладагента инородных тел и влаги Не допускайте попадания в контур хладагента веществ за исключением хладагента указанного на табличке наружного блока Запрещается выпускать хладагент в атмосферу В случае контакта хладагента с сильно нагретыми предметами или пламенем происходит образование вредных для здоровья веществ что может стать причиной удушья ОСТОРОЖНО Убедитесь в правильности прокладки дренажных трубопроводов с соблюдением всех правил и инструкций соответ ствующим образом изолированы для предотвращения образования конденсата Неправильно выполненные работы по прокладке и дефекты соединений трубопроводов могут привести к попаданию жидкости из кондиционера на окру жающие предметы с последующим их повреждением В конструкции кондиционера есть сложные электронные элементы которые могут быть подвержены помехам от радиоприемников телевизоров мобильных телефонов и других электронных приборов Не используйте кондиционер если указанные приборы могут привести к сбою его работы Для уменьшения вероятности создания помех от указан ных приборов рекомендуем обеспечить расстояние от них до наружного блока не менее 2 метров и до внутреннего блока не менее 1 метра в зависимости от типа и частоты электромагнитных сигналов возможно потребуется увели чение указанных расстояний Для уменьшения вероятности создания помех от работающего кондиционера изображению и звуку радио и телевизи онных приемников рекомендуем обеспечить расстояние от них до наружного блока не менее 3 х метров ЗАПРЕЩЕНО Не пытайтесь установить ремонтировать и демонтировать кондиционер самостоятельно Обратитесь к официально му представителю производителя или к квалифицированному специалисту Не устанавливайте кондиционер на корабле самолете или другом транспортном средстве которое может переме щаться когда кондиционер работает Не устанавливайте кондиционер в местах где присутствует опасность утечки огнеопасного газа Скопление газа ря дом с кондиционером может привести к воспламенению газа и взрыву 21
